4081 Opera elettromaniglia per porte tagliafuoco serie Smart Trim

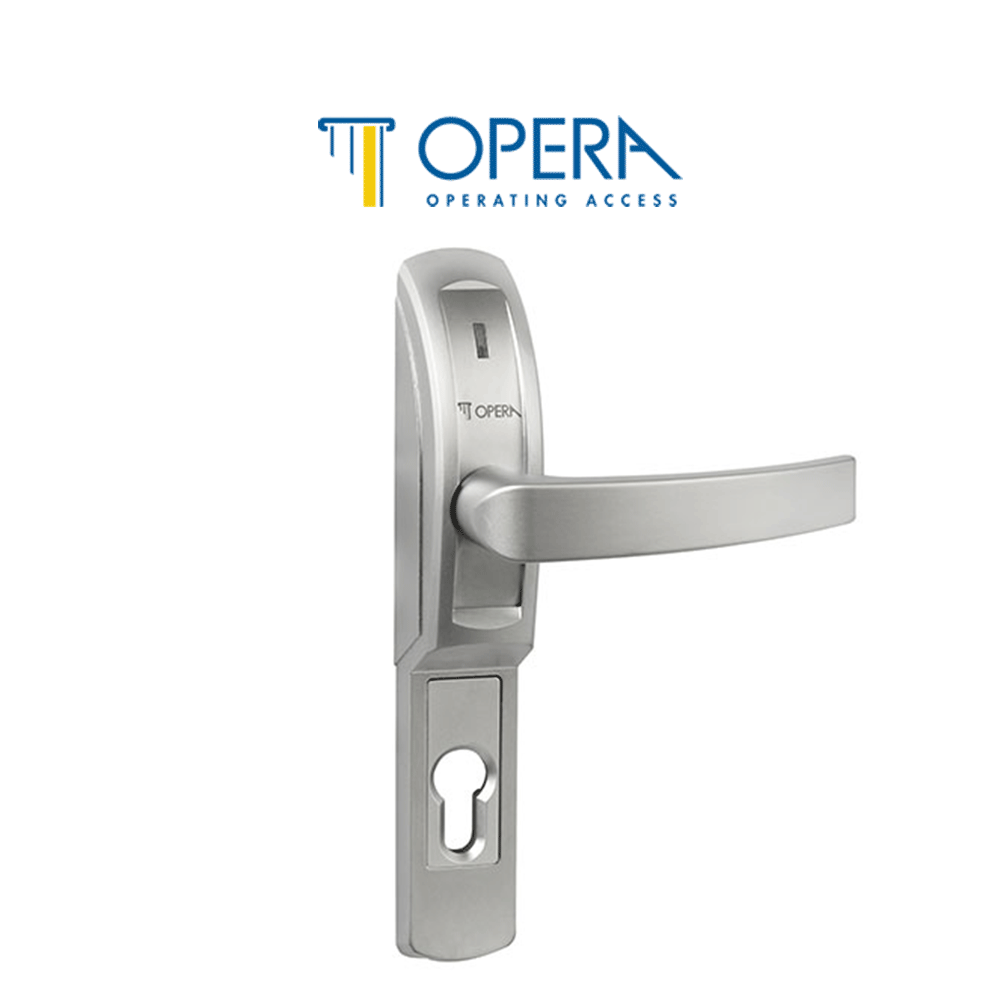

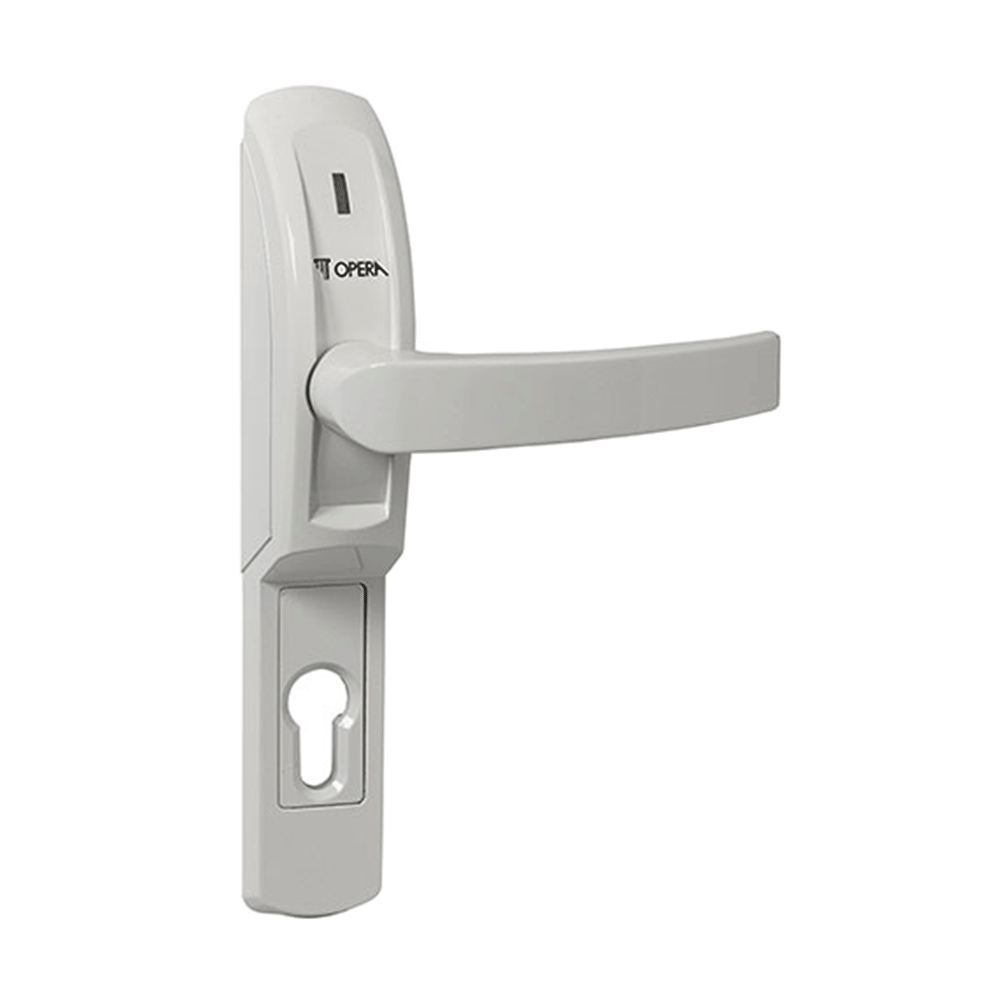

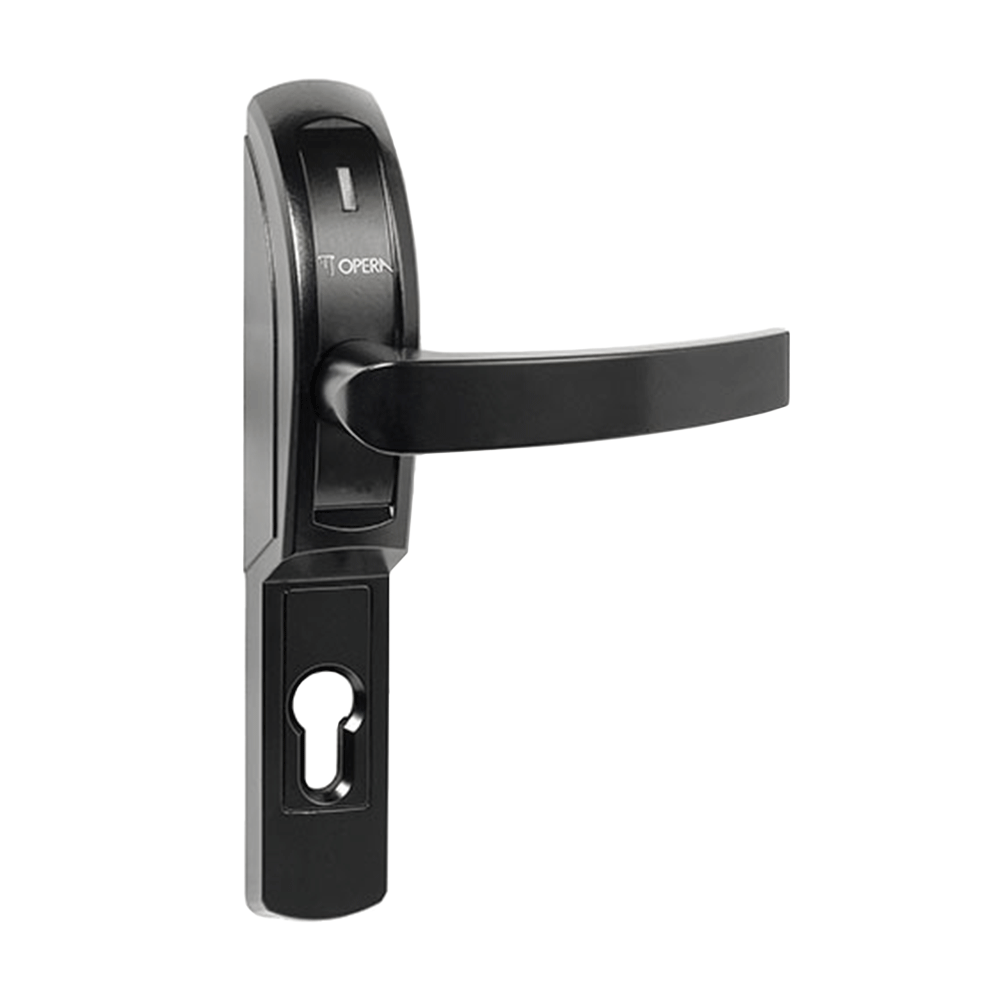

Elettromaniglia Opera per porte tagliafuoco cieche e vetrate serie Smart Trim, versione chiusa in mancanza di corrente. Corpo e impugnatura in metallo, meccanismi interni in acciaio cementato. Disponibile in tre diverse colorazioni: cromo opaco, bianco o nero. La maniglia è fissabile sulla porta senza dover eseguire fori supplementari. Led colore rosso e verde. È possibile scegliere tra la versione con o senza temporizzatore. La versione senza temporizzatore permette di abilitare la maniglia fornendo l'alimentazione tramite un contatto da pulsante o da controllo accessi, l'abilitazione è limitata alla durata dell'impulso. Nella versione con temporizzazione, invece, la maniglia può essere abilitata tramite la chiusura di un contatto N.A. da pulsate o da controllo accessi, in questa versione l'alimentazione viene mantenuta fissa.

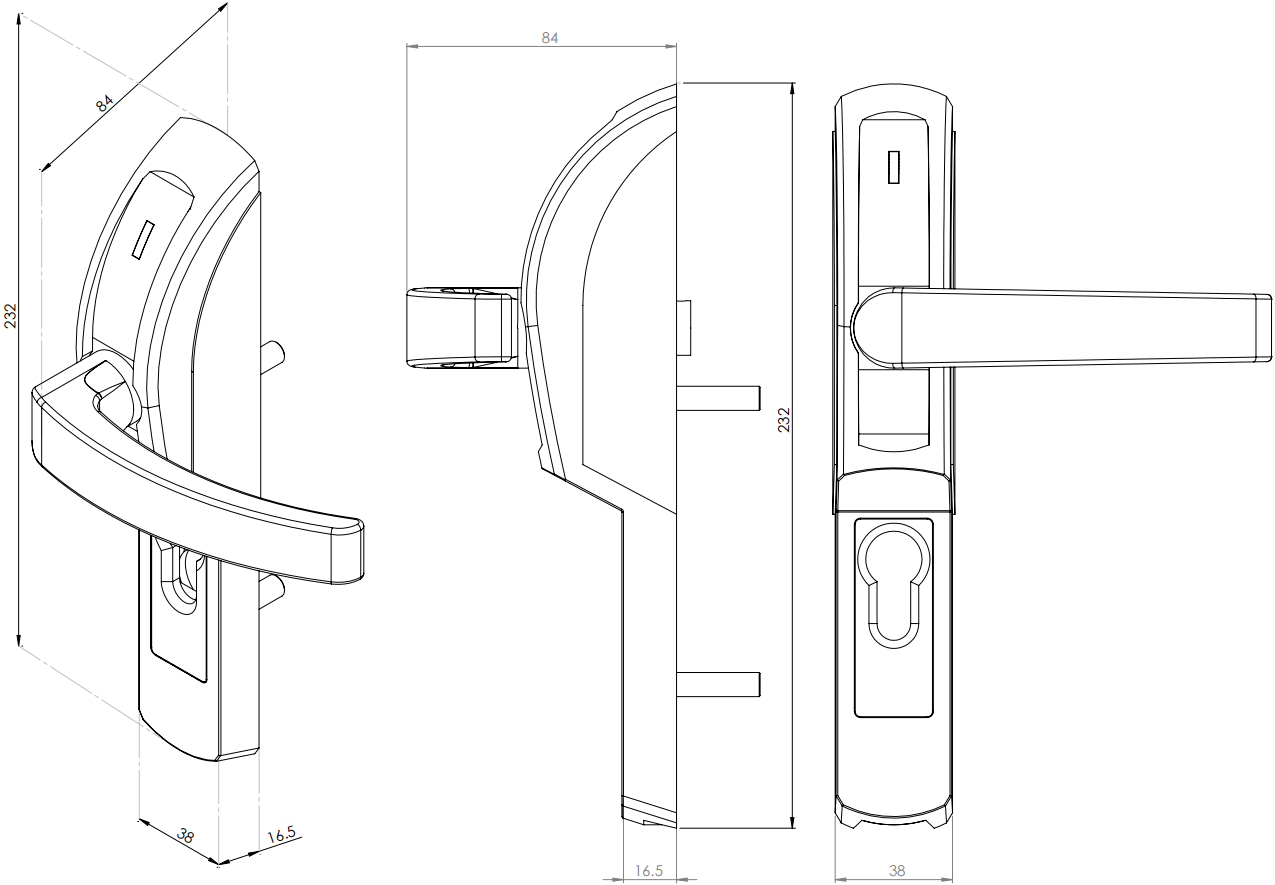

DISEGNO TECNICO

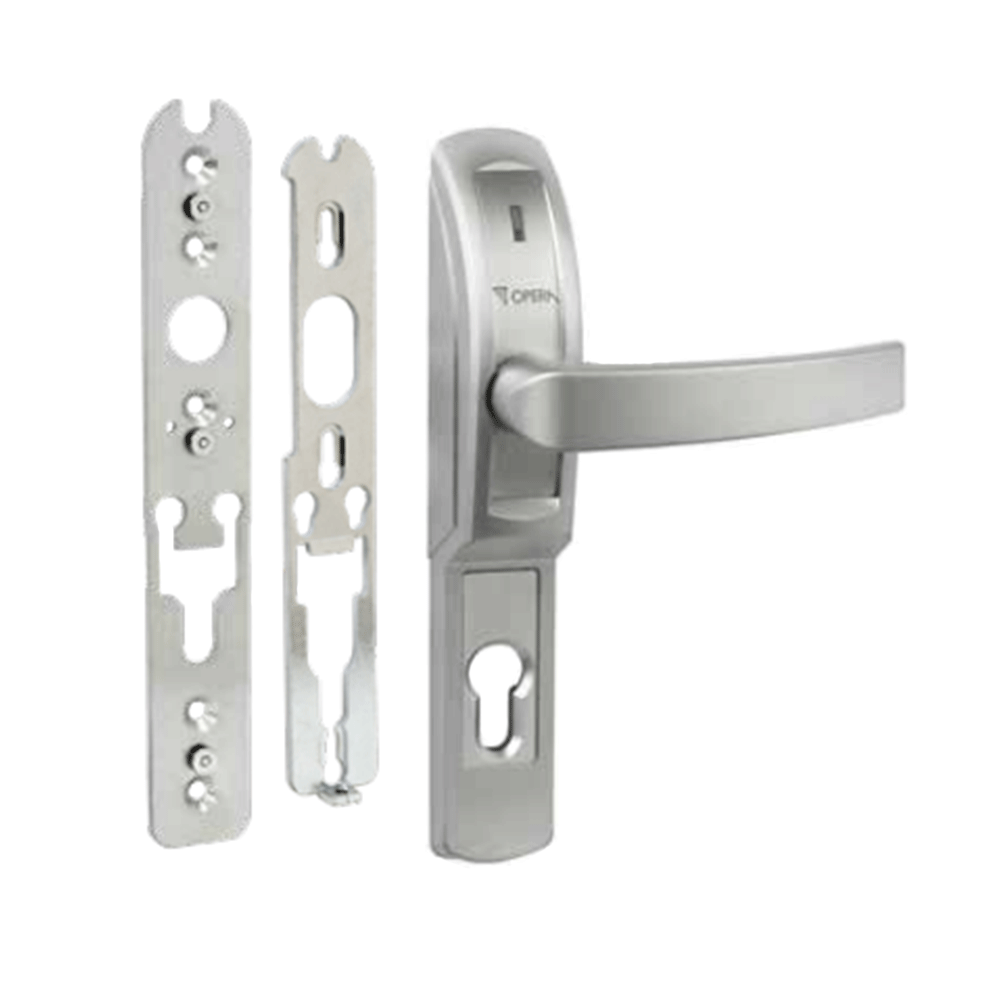

FISSAGGIO DOPPIA ELETTROMANIGLIA (4081DM)
DATI TECNICI
MODELLO |
4081 |
DIMENSIONI |
mm 234 x 48,5 x 38 altezza maniglia mm 84 |
INTERASSE |
mm 72 |
QUADRO MANIGLIA |
mm 9 |
ROTAZIONE QUADRO MANIGLIA |
45° |
ALIMENTAZIONE |
12 Vac/dc - 24 Vdc |
CORRENTE ASSORBITA A 12 V |
700 mA spunto/500 mA mantenimento |
CORRENTE ASSORBITA A 24 V |
300 mA spunto/200 mA mantenimento |
CARATTERISTICHE TECNICHE
Versione chiusa in mancanza di corrente
Corpo e impugnatura in metallo
Meccanismi interni in acciaio cementato
Led colore rosso e verde
Temporizzatore interno elettromaniglia regolabile da 0-60 sec. (solo per 40811)
