838B IBFM | Cardine a cuscinetti tipo basso diametro 50mm parte superiore

838B IBFM | Cardine a cuscinetti tipo basso diametro 50mm parte superiore

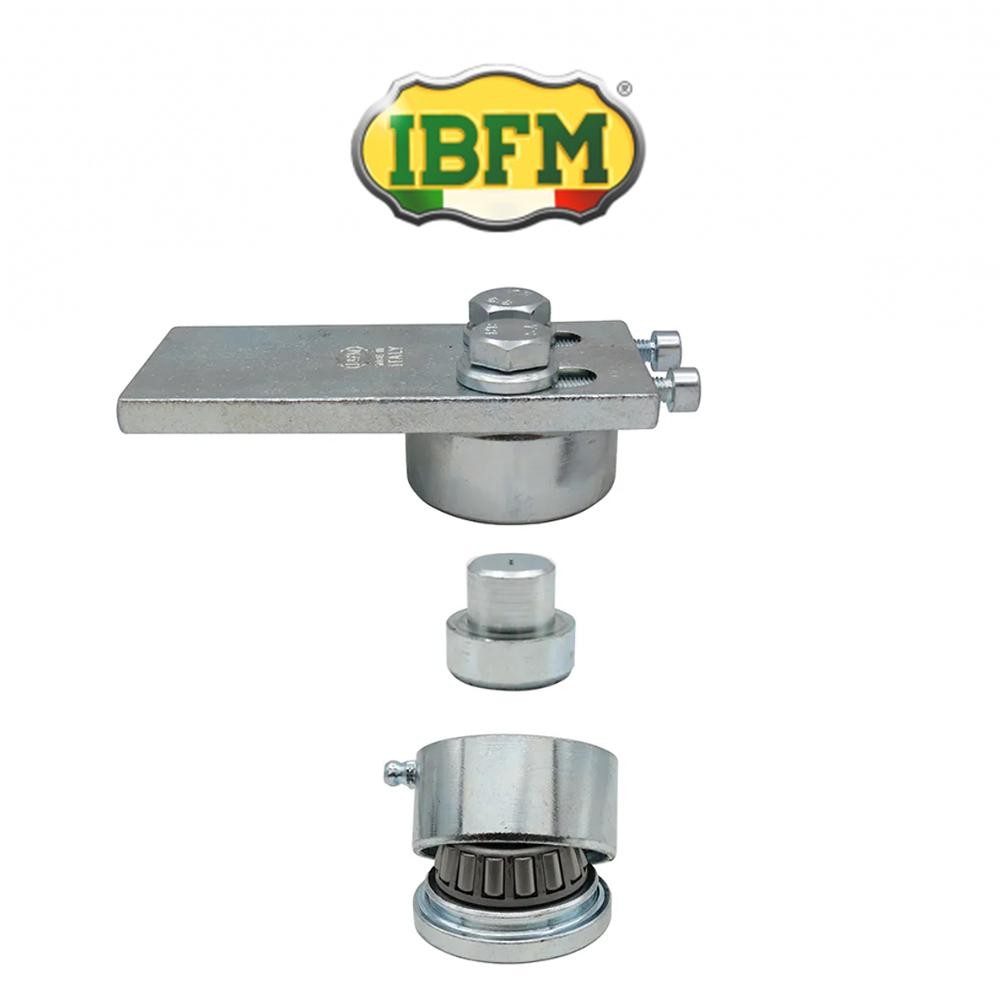

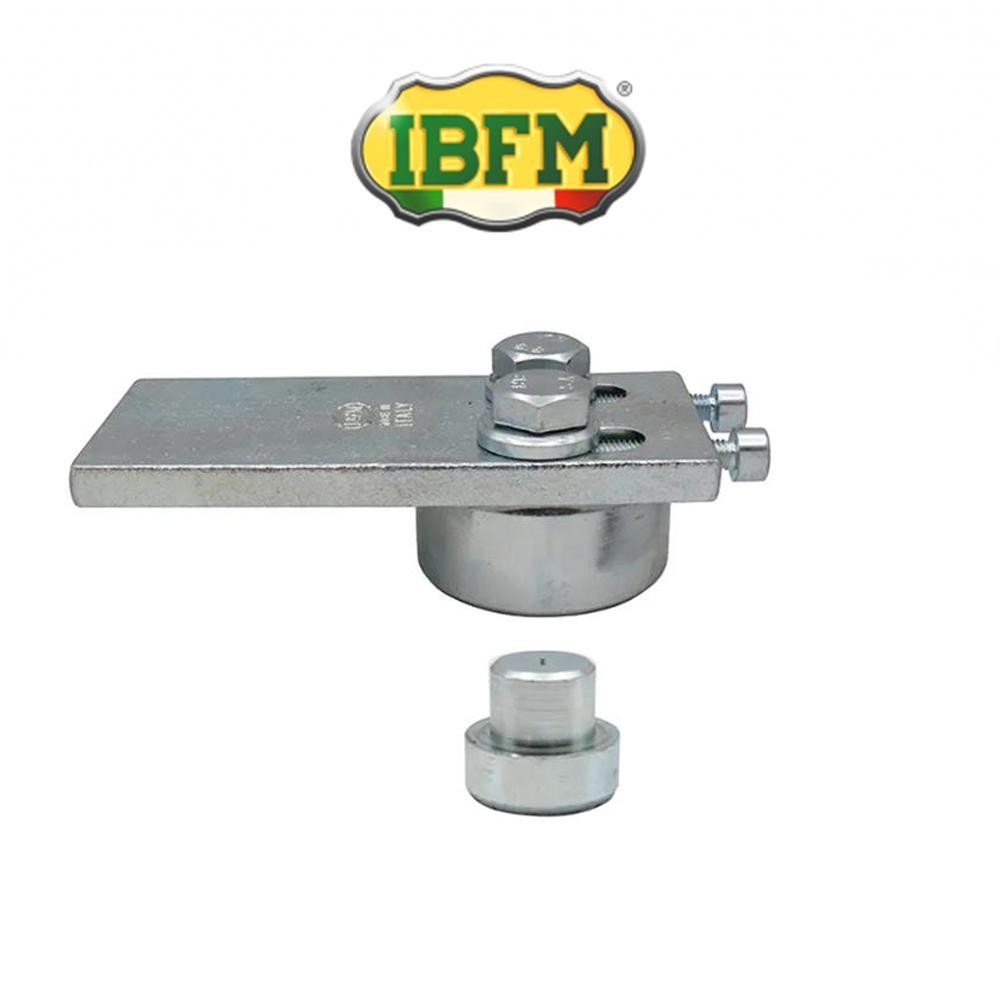

838/B IBFM è un cardine superiore ribassato a cuscinetti, realizzato in acciaio zincato, progettato per l’installazione in spazi ridotti e ideale per cancelli a battente o scorrevoli. La sua struttura compatta di tipo basso garantisce un’ottima capacità di carico, consentendo di gestire efficacemente sia forze radiali che assiali. Il sistema a cuscinetti integrato assicura un movimento fluido e silenzioso, riducendo l’usura nel tempo. Dotato di un pratico meccanismo di regolazione a vite, permette un montaggio preciso e personalizzabile in base alle esigenze di installazione. In riferimento alla versione standard (Art. 838), il diametro è di 50 mm, la lunghezza di 110 mm, l’altezza di 33,5 mm e la portata di 500 kg; la versione ribassata 838/B mantiene caratteristiche analoghe con dimensioni ridotte per un ingombro minimo, offrendo al contempo robustezza e affidabilità tipiche dei prodotti IBFM.

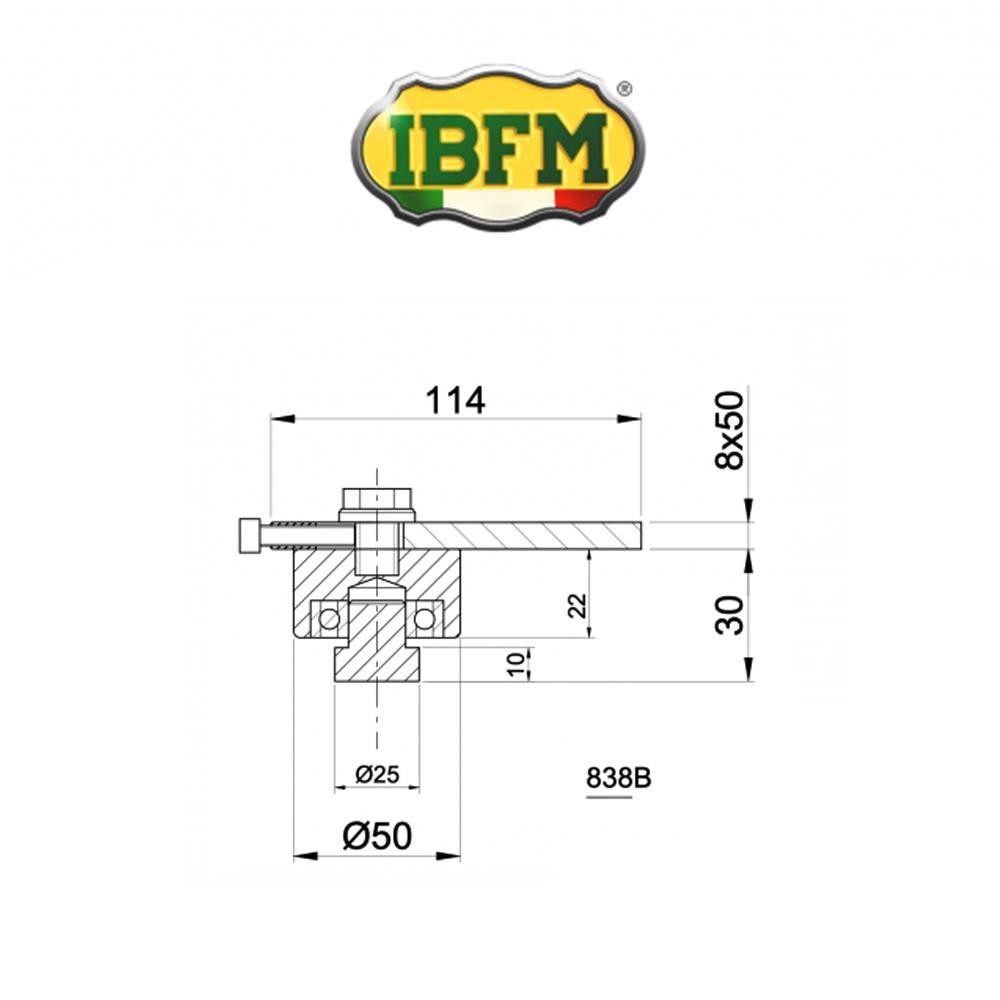

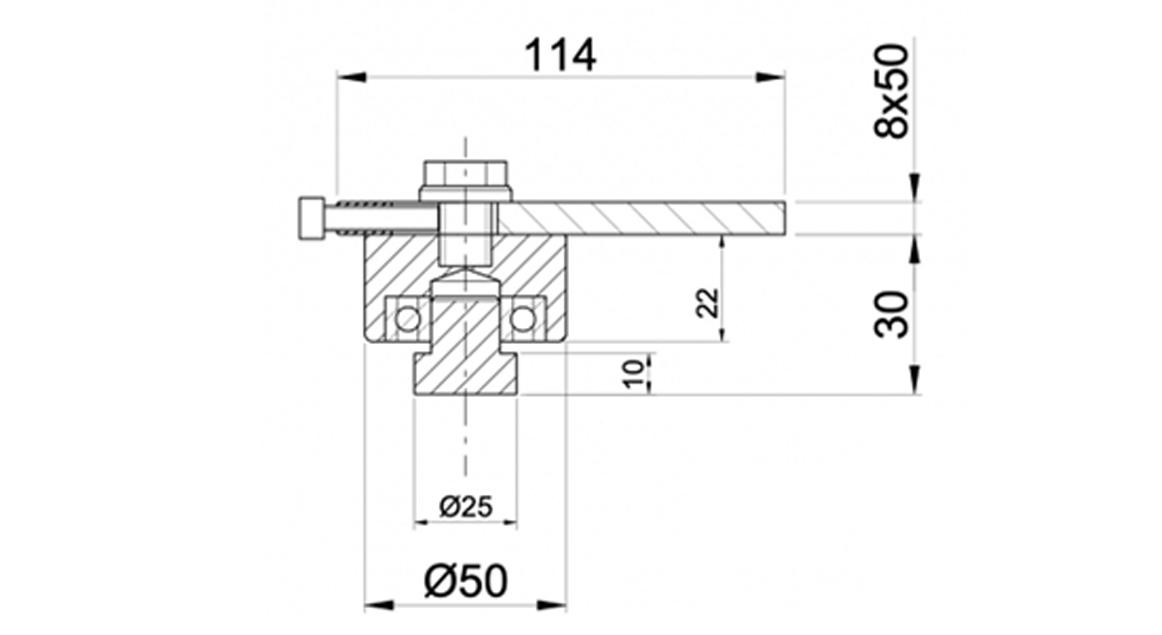

DISEGNO TECNICO

 DATI TECNICI

MODELLO	838B IBFM
DIAMETRO	Ø50
REGOLAZIONE	Regolazione orizzontale tramite viti
MATERIALE	Acciaio grezzo (ferro)
TIPO DI CUSCINETTI	Cuscinetti radiali a sfera per gestire i carichi e garantire un movimento fluido
INSTALLAZIONE	Da saldare

---

CARATTERISTICHE TECNICHE

•   Cardine superiore ribassato a cuscinetti, progettato per installazioni in spazi ridotti
•   Acciaio zincato ad alta resistenza, con trattamento anticorrosione per uso esterno
•   Cuscinetti a sfere interni per un movimento fluido e silenzioso
•   Dotato di vite di regolazione integrata per un allineamento preciso del cancello
•   Portata indicativa fino a 500 kg

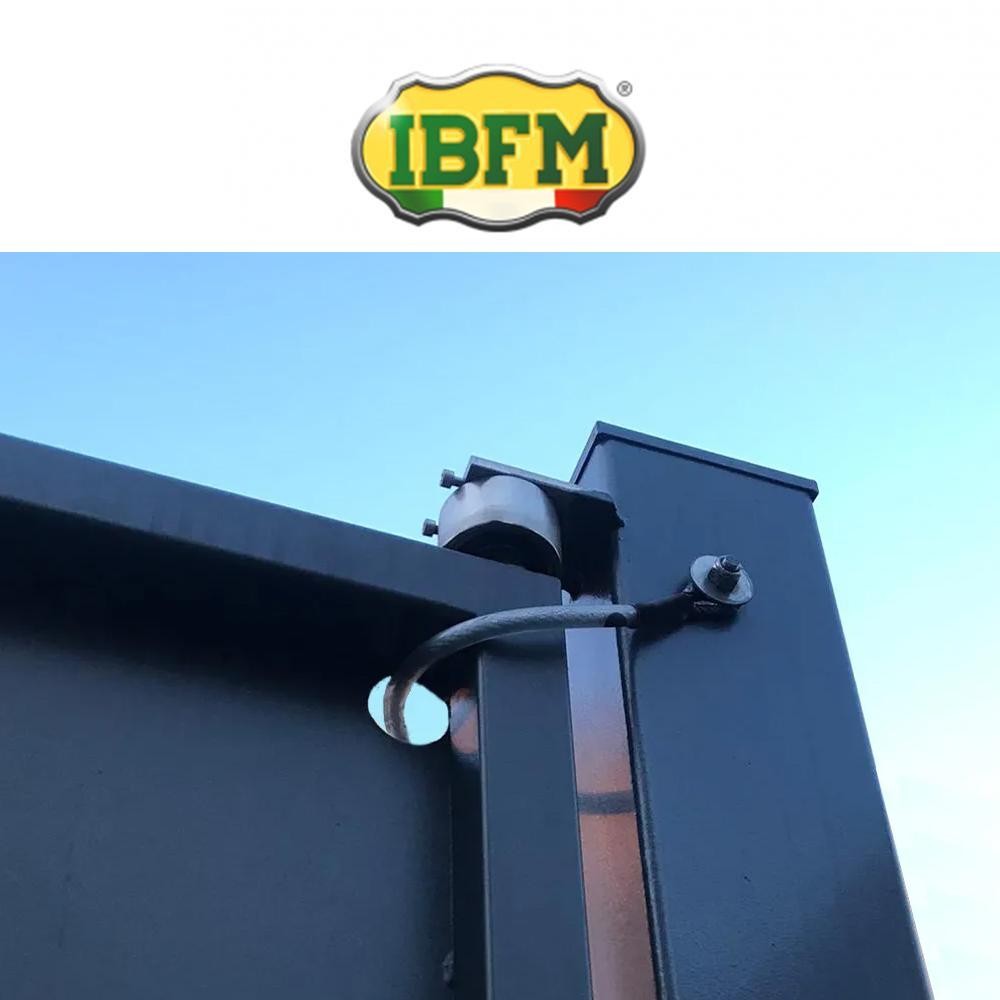

•   Adatto per cancelli a battente e scorrevoli, sia in ambito residenziale che industriale

---

BENEFICI

838/B IBFM garantisce prestazioni elevate grazie alla sua struttura robusta e al sistema a cuscinetti di precisione, offrendo un’installazione agevole anche in spazi ridotti, un movimento fluido e silenzioso nel tempo e una sicurezza ottimale per cancelli a battente e scorrevoli:

•   Installazione facilitata: grazie al profilo ribassato che permette il montaggio anche in spazi limitati
•   Durata nel tempo: garantita dal trattamento zincato e dal sistema a cuscinetti che riduce l’usura
•   Funzionamento fluido e silenzioso: grazie ai cuscinetti a sfere di precisione
•   Massima stabilità e sicurezza: del cancello grazie alla regolazione fine e alla robustezza della struttura
