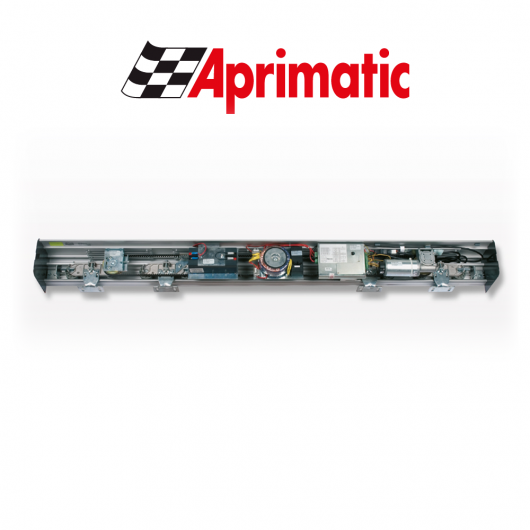

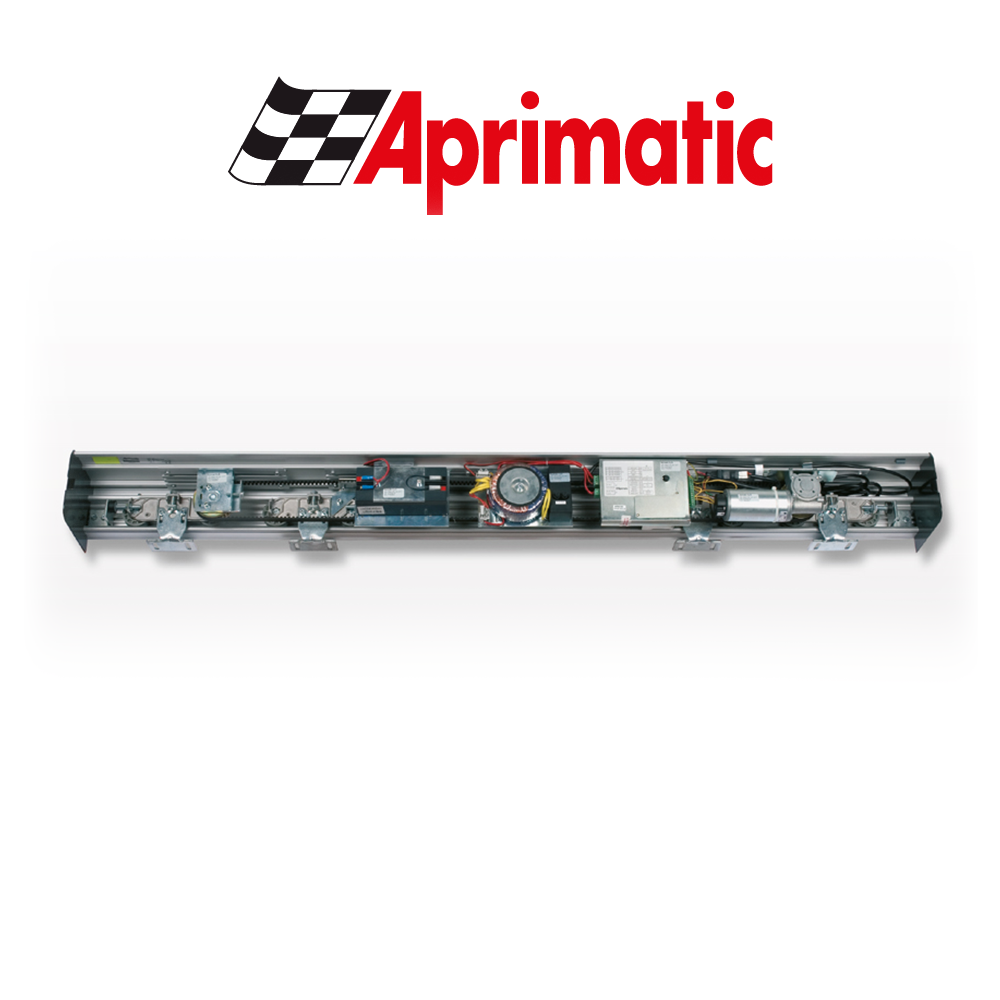

Automazione per porte scorrevoli art. WING NK

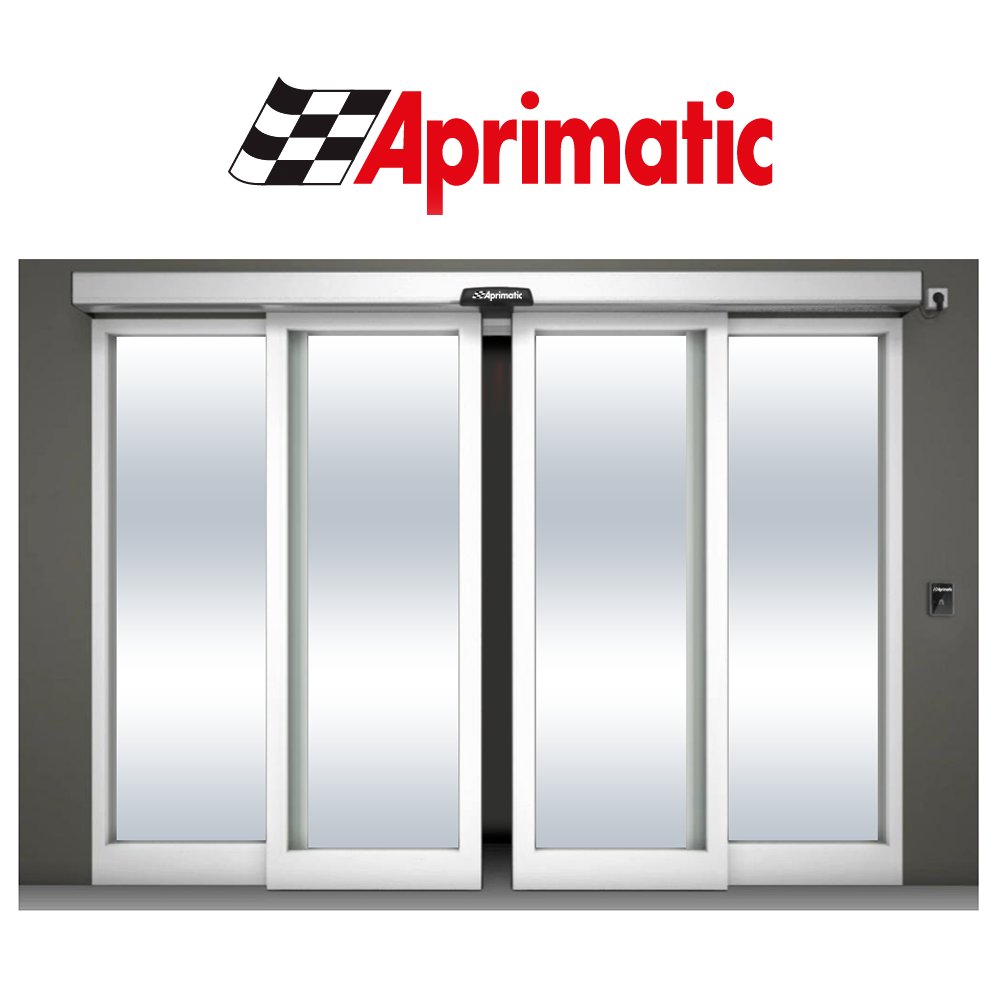

WING NK di Aprimatic è un’automazione per porte scorrevoli progettata per negozi, supermercati e uffici con traffico intenso, disponibile sia per configurazioni a singola che a doppia anta. La porta può sopportare fino a 150 kg per anta singola o 100 kg per anta in configurazione a due ante, garantendo fino a 4 cicli al minuto. Il sistema è aggiornabile tramite un kit che include gruppo motoriduttore, centralina di controllo WING NK, puleggia folle e viti, permettendo di adeguare le versioni precedenti alle prestazioni della nuova serie.

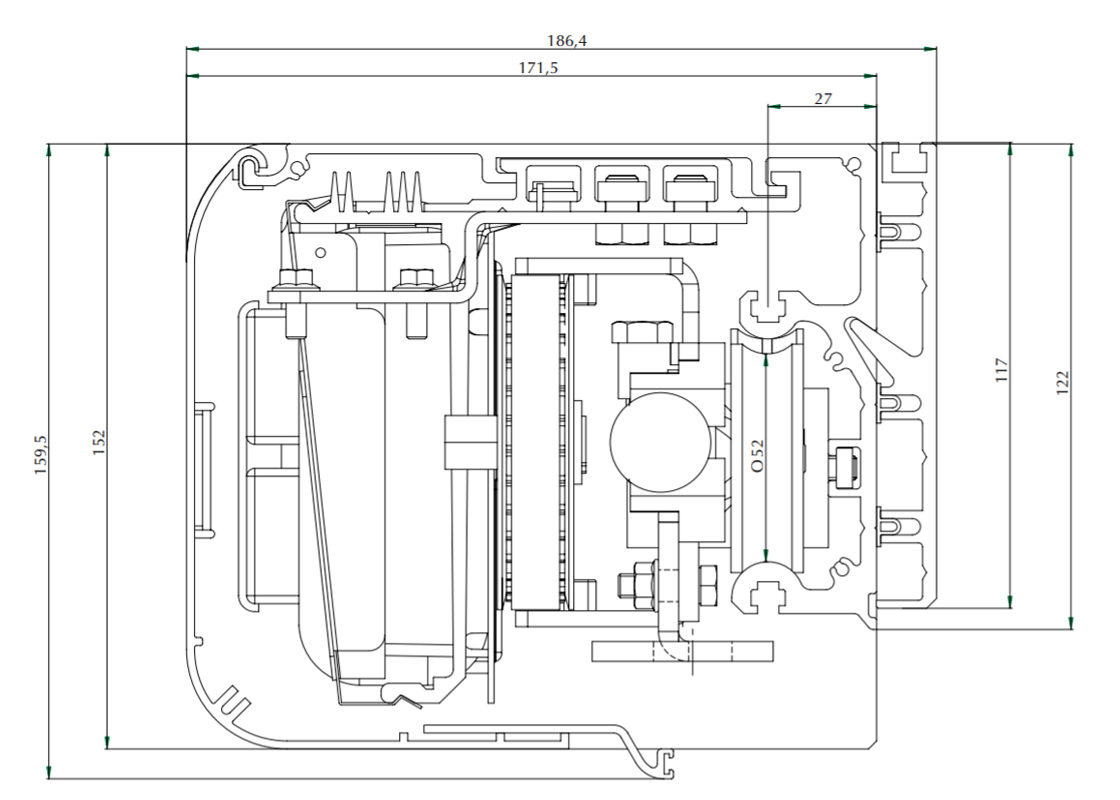

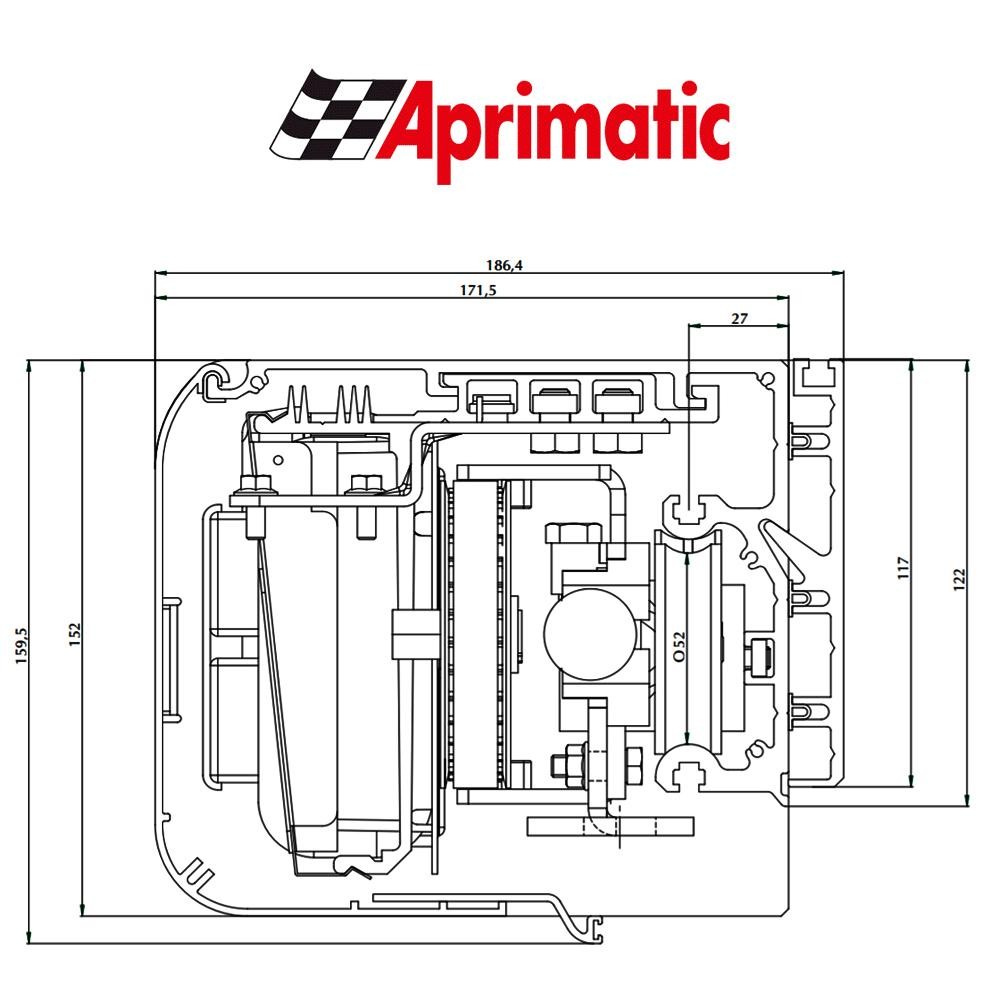

DISEGNO TECNICO
DATI TECNICI
| Caratteristiche generali |
| Alimentazione automazione |
- |
| Alimentazioni motori |
- |
| Alimentazione accessori |
24 V cc / V ca |
| Temperatura di funzionamento |
da -20 a +60 °C |
| Potenza installata (max) |
300 W |
| Dimensioni |
| Ingombro (altezza x profondità) |
152 × 172 mm |
| Lunghezza trave (min / max) |
1810 - 6010 mm |
| Vano passaggio (min / max) |
850 - 2950 mm |
| Portata ante in Kg |
| Portata max |
100 Kg × 1 anta - 100 Kg × 2 ante |
| Velocità in cm/s |
| Velocità di apertura min / max |
11-75 × 1 anta - 22-150 × 2 ante |
| Velocità di chiusura min / max |
11-75 × 1 anta - 22-150 × 2 ante |
| Velocità di avvicinamento |
6 |
| Trasmissione del moto |
| Trasmissione |
A cinghia dentata HPPD |
| Tipo di carrelli |
2 carrelli modulari a 3 ruote per ciascuna anta |
| Tipo di rotolamento |
Su ruote in nylon rinforzato |
| Funzione in autoapprendimento (all'accensione o al reset) |
| Lunghezza corsa di apertura |
Sì |
| Lunghezza corsa di chiusura |
Sì |
| Massa ante |
Sì |
| Spazi di frenata (adattivo) |
Sì |
| Velocità di apertura |
Sì |
| Velocità di chiusura |
Sì |
| Funzioni standard (selezionabili da selettore a chiave e/o tastiera) |
| Blocco notte |
Sì |
| Automatico bidirezionale |
Sì |
| Automatico solo uscita |
Sì |
| Automatico solo ingresso |
Sì |
| Tutto aperto |
Sì |
| Automatico in apertura parziale |
Sì |
| Apertura manuale |
- |
| Apertura farmacia |
- |
| Reset |
Sì |
| Funzioni di emergenza |
| Ingresso per pulsante di emergenza |
Sì |
| Antipanico elettrico con batteria |
Sì |
| Manovra di emergenza con batteria |
Sì |
| Ingresso di stop |
Sì |
| Funzioni di sicurezza |
| Ingresso per fotocellula di sicurezza |
Sì |
| Rilevamento presenza ostacolo (adattivo) |
Sì |
| Parametri regolabili |
| Velocità di apertura |
Sì |
| Velocità di chiusura |
65% vel. apertura (tramite dipswitch) |
| Velocità di avvolgimento |
Sì |
| Tempo di sosta aperto |
Sì |
| Forza di spinta |
Sì |
| Rit. di intervento elettroblocco |
Sì |
| Percentuale di apertura parziale |
Sì |
| Diagnostica |
| Identificazione di vari tipi di allarmi e avvisi |
Sì |
| Funzionalità aggiuntive (opzionali) |
| Elettroblocco bistabile con autodiagnosi |
Sì |
| Antipanico a sfondamento integrato |
Sì |
| Funzione interblocco |
Sì |
| Sblocco manuale |
Sì |
CARATTERISTICHE TECNICHE
- Portata massima: 150 kg per anta singola, 100 kg per anta doppia
- Cicli operativi: fino a 4 cicli al minuto per utilizzo intensivo
- Disponibile per configurazioni a singola o doppia anta
- Centralina di controllo WING NK integrata per gestione ottimale del movimento
- Aggiornabile tramite kit completo per versioni precedenti
- Componenti inclusi: motoriduttore, puleggia folle e viti per installazione rapida
BENEFICI
WING NK di Aprimatic garantisce affidabilità, sicurezza e comfort anche in ambienti ad alto traffico, con prestazioni costanti e facilità di installazione o aggiornamento:
- Affidabilità elevata: anche in ambienti con traffico intenso
- Installazione semplice e possibilità di aggiornamento: senza sostituire l’intero sistema
- Prestazioni costanti e durature: grazie al motoriduttore potente e alla centralina avanzata
- Maggiore sicurezza e comfort: per utenti finali grazie al movimento fluido e controllato
