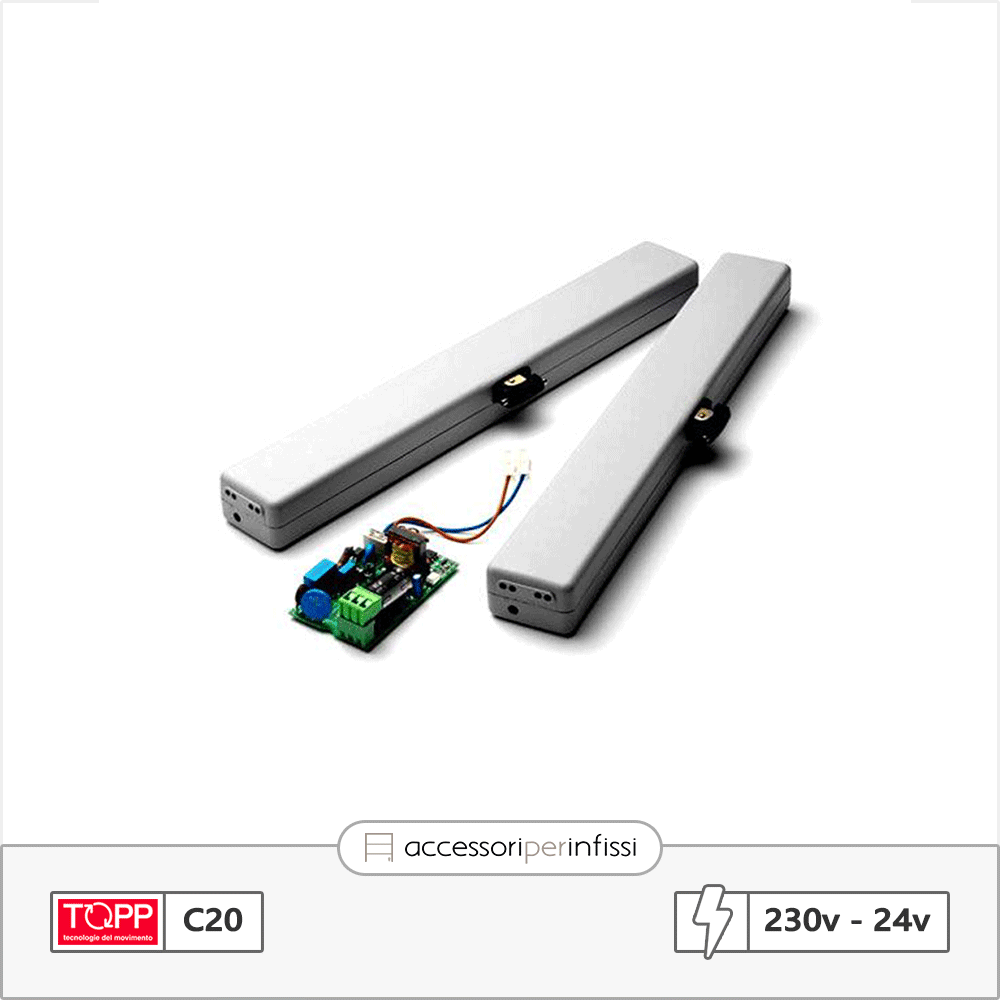

C20 TANDEM Topp - Coppia attuatori a catena sincronizzati per finestre vasistas e lucernari
Questa coppia di attuatori elettrici sincronizzati Topp C20 Syncro con catena articolata doppia maglia, è completa di tutti gli accessori e i supporti utili per apertura a vasistas o a sporgere, disponibile in versione 230 V 50 Hz o a 24 V (carico massimo applicabile 300 N). L'attacco all'infisso avviene in maniera rapida e la corsa e la forza sono regolabili dall'esterno tramite l'interruttore di selezione (Corsa tramite fermi a 240 e 360 mm). Il fine corsa è a chiusura elettronica ad assorbimento di corrente.

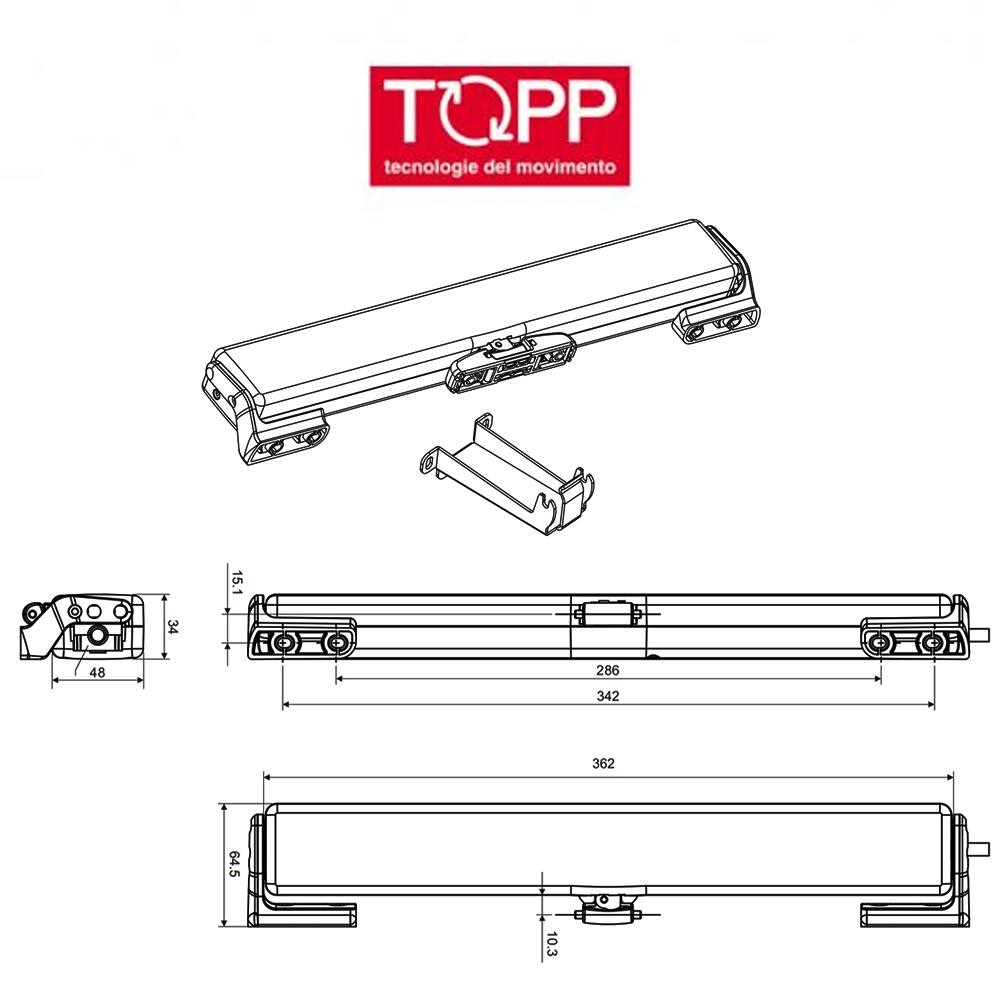

DISEGNO TECNICO
DATI TECNICI
MODELLO |
C20 TANDEM 230V |
FORZA SPINTA / FORZA TRAZIONE |
300 N / 200 N (x2) |
CORSE SELEZIONABILI |
240 - 360 mm |
TENSIONE ALIMENTAZIONE |
230 V ~ 50 Hz |
ASSORBIMENTO CORRENTE |
0,12 A (x2) |
POTENZA ASSORBITA |
~ 25 W (x2) |
VELOCITÀ TRASLAZIONE A VUOTO |
8 mm/s |
DURATA CORSA A VUOTO |
46 sec |
TEMPERATURA FUNZIONAMENTO |
da -5 a +50 °C |
GRADO PROTEZIONE |
IP 30 |
ALIMENTAZIONE PARALLELO |
Sì |
FUNZIONAMENTO SYNCRO |
Sì |
FINECORSA APERTURA |
Elettrico |
FINECORSA CHIUSURA |
Assorbimento amperometrico |
CAVO ALIMENTAZIONE |
L. 1 m |
MODELLO |
C20 TANDEM 24V |
FORZA SPINTA / FORZA TRAZIONE |
300 N / 200 N (x2) |
CORSE SELEZIONABILI |
240 - 360 mm |
TENSIONE ALIMENTAZIONE |
Min 21V ~ Max 28V |
ASSORBIMENTO CORRENTE |
0,48 A (x2) |
POTENZA ASSORBITA |
~ 12 W (x2) |
VELOCITÀ TRASLAZIONE A VUOTO |
7,5 mm/s |
DURATA CORSA A VUOTO |
48 sec |
TEMPERATURA FUNZIONAMENTO |
da -5 a +50 °C |
GRADO PROTEZIONE |
IP 30 |
ALIMENTAZIONE PARALLELO |
Sì |
FUNZIONAMENTO SYNCRO |
Sì |
FINECORSA APERTURA |
Elettrico |
FINECORSA CHIUSURA |
Assorbimento amperometrico |
CAVO ALIMENTAZIONE |
L. 1 m |
CARATTERISTICHE TECNICHE

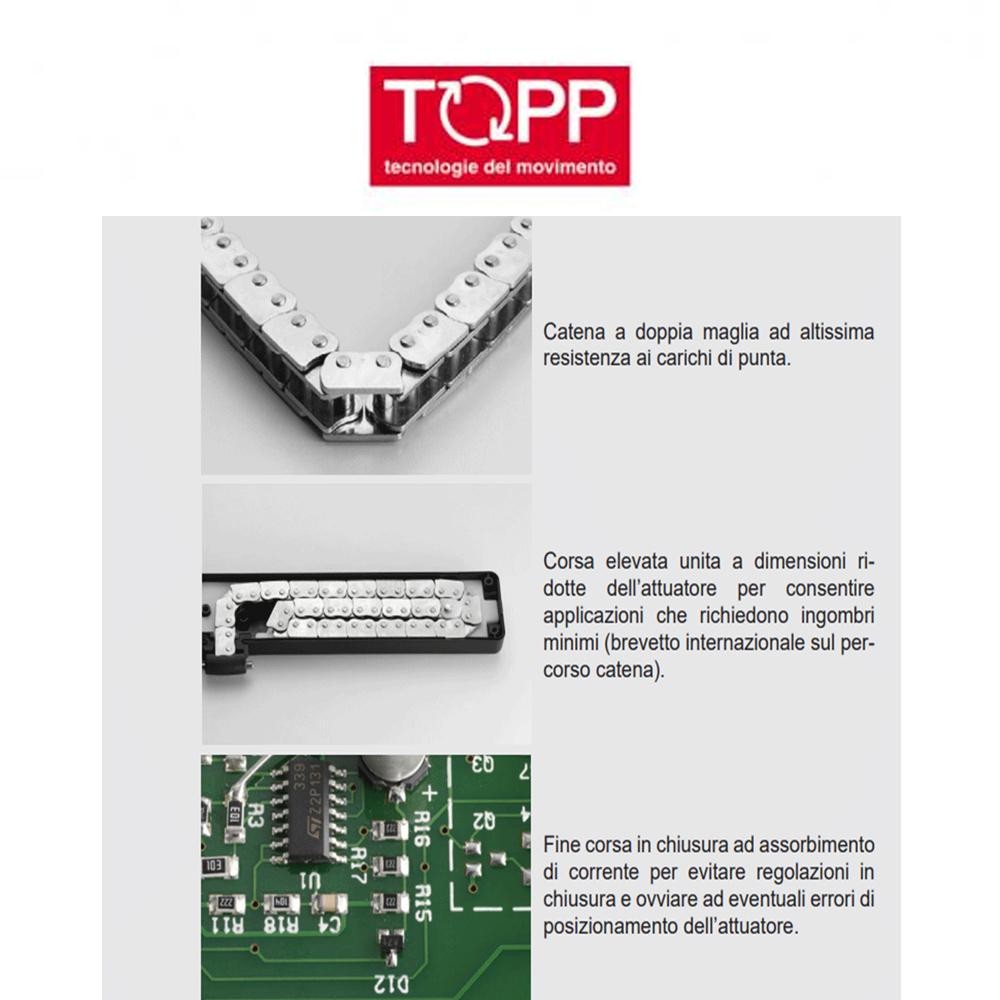

Selezione delle corse elettricamente Arresto di fine corsa elettronico in apertura a corse variabili e selezionabili in qualsiasi momento Arresto di fine corsa in chiusura ad assorbimento di potenza Collegabile in parallelo Staffe basculanti facili da installare e versatili nell'applicazione Catena a doppia maglia ad altissima resistenza ai carichi di punta Fine corsa in chiusura ad assorbimento di corrente per evitare regolazioni in chiusura e ovviare ad eventuali errori di posizionamento dell’attuatore Ingombro ridotto
COLORI DISPONIBILI
3A79901
Nero
3A79902
Bianco
3A79903
Grigio
3A7#000001018
Nero
3A7#000001019
Bianco
3A7#000001020
Grigio
DOTAZIONE
Coppia staffe standard (x2)
Staffa vasistas (x2)
Attacco rapido infisso (x2)
