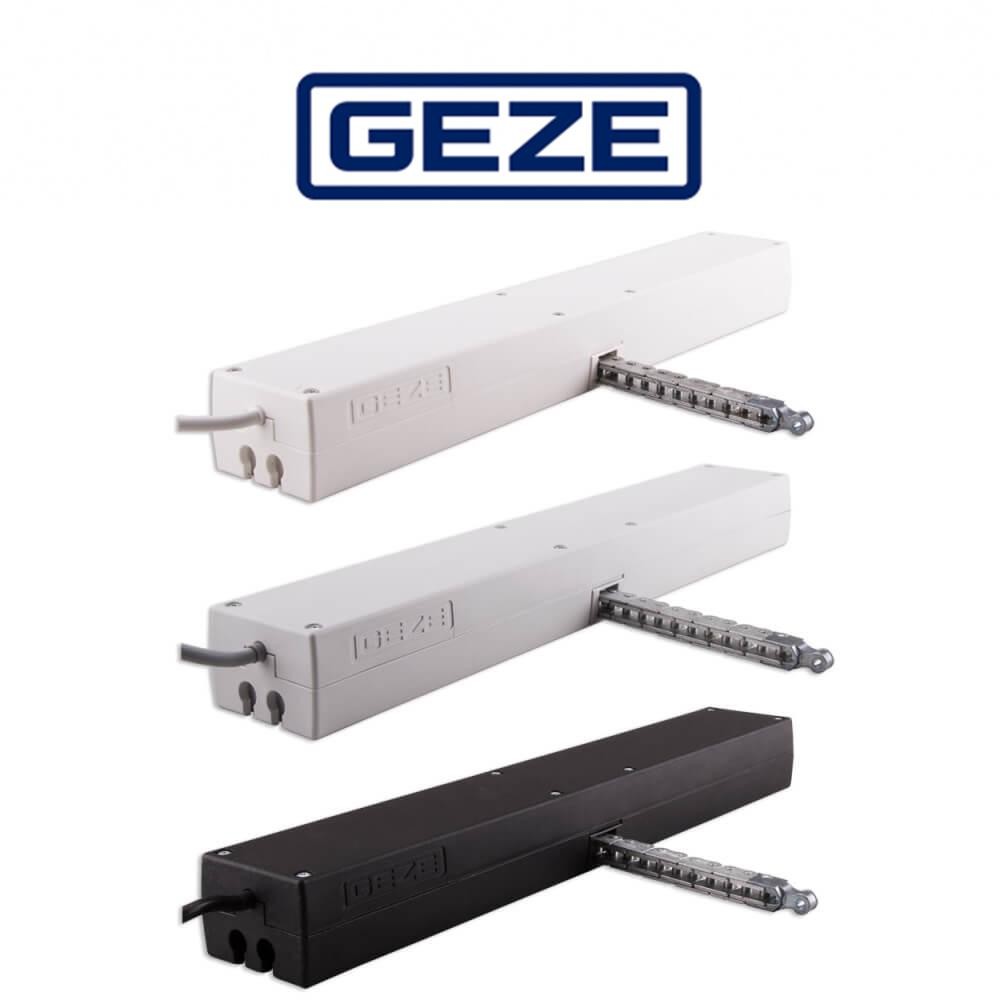

ECCHAIN Geze - Attuatore elettrico a catena per finestre vasistas e a sporgere

ECCHAIN Geze - Attuatore elettrico a catena per finestre vasistas e a sporgere

GEZE Ecchain è un attuatore a catena elettrico progettato per l’automazione di finestre e lucernari ad apertura interna o esterna, adatto a finestre a battente, a vasistas e a sporgere. Supporta diverse tipologie di infissi in legno, PVC o alluminio e offre una corsa regolabile di 200 mm o 400 mm per soddisfare differenti esigenze di ventilazione. È caratterizzato da un montaggio rapido e semplice grazie alle staffe universali incluse, dotate di finecorsa integrato e protezione da sovraccarico. Il modello standard funziona a 230 V/AC, sviluppa una forza di trazione/compressione massima di 250 N, una forza di bloccaggio fino a 1800 N e una velocità di apertura/chiusura di 9 mm/s, supportando ante fino a 130 kg. Ha un grado di protezione IP30, dimensioni di 409 x 44 x 63 mm (con staffa) ed è disponibile nei colori bianco, grigio e nero.

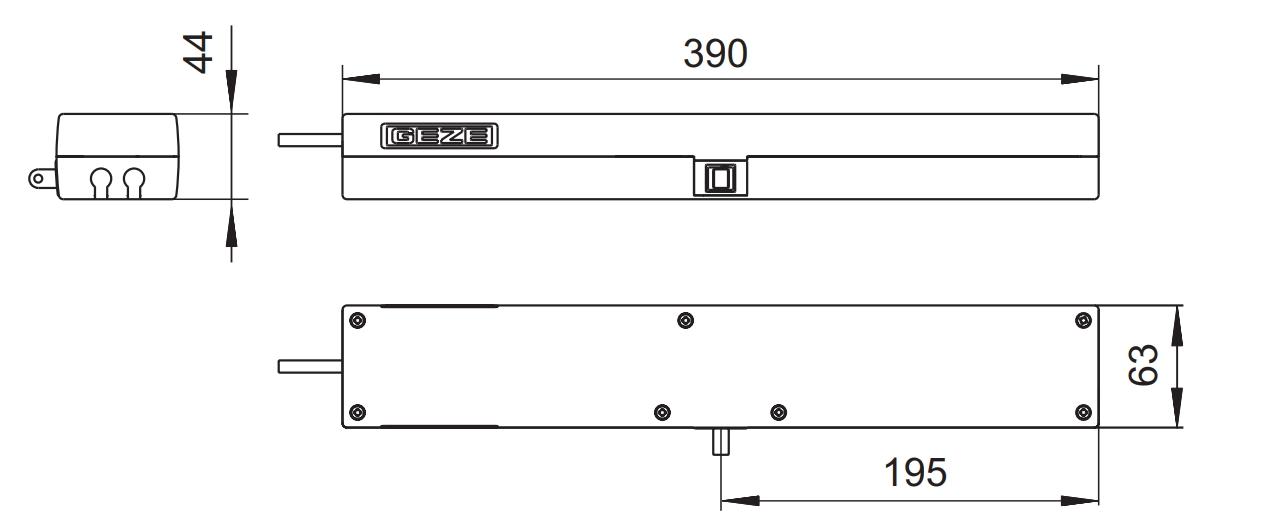

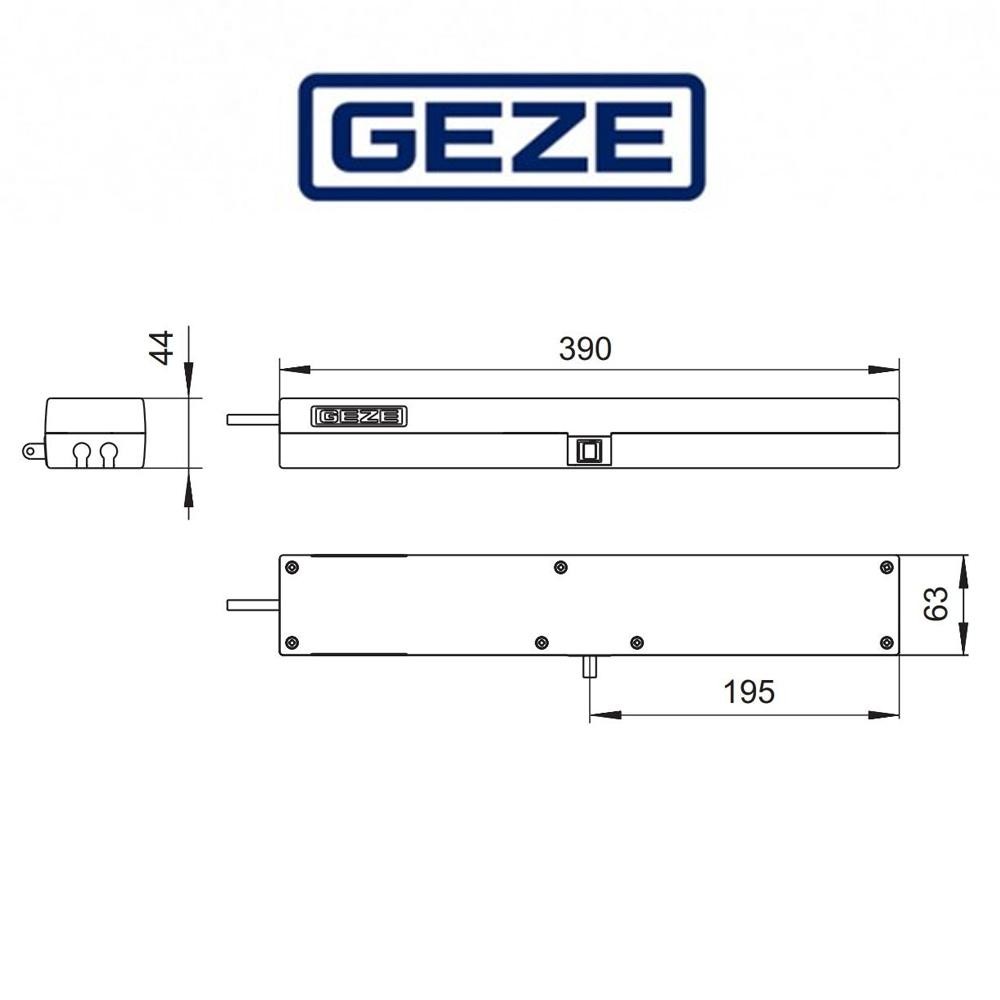

DISEGNO TECNICO

 DATI TECNICI

MODELLO	ECCHAIN Geze
DIMENSIONI	409 x 44 x 63 mm
INGOMBRO SU TELAIO (MIN)	Montaggio su telaio ap. int.: 55 mm, montaggio su telaio ap. est.: 35 mm
VELOCITÀ DI APERTURA VENTILAZIONE	9 mm/s
VELOCITÀ DI CHIUSURA (MAX)	9 mm/s
FORZA DI SPINTA (MAX)	250 N
FORZA DI CHIUSURA (MAX)	1800 N
FORZA DI TRAZIONE	250 N
PESO ANTA	200 Kg
AREA DI SORMONTO	10 - 23 mm
TENSIONE IN ESERCIZIO	230 V ± 10%
TENSIONE DI ESERCIZIO	230 V
ASSORBIMENTO ELETTRICO	0.13A
ASSORBIMENTO DI POTENZA	30%
DURATA D'ACCENSIONE	30%
SEZIONE FILO MIN	0.75 mm²
NUMERO DI CAVI	4 cavi
TEMPERATURA DI ESERCIZIO	Da -5°C a +60°C
TIPO DI PROTEZIONE	IP30
CLASSE DI PROTEZIONE	II
FERMO FINECORSA IN POSIZIONE ESTESA	Finecorsa
FERMO FINECORSA IN POSIZIONE RETRATTA	Elettronicamente tramite assorbimento elettrico
DISINSERIMENTO PER SOVRACCARICO	Si
FINESTRA VASISTAS APERTURA VERSO L'INTERNO INSTALLAZIONE SU TELAIO	Si
FINESTRA BASCULANTE CON APERTURA VERSO L’INTERNO INSTALLAZIONE SU TELAIO	Si
FINESTRA BASCULANTE CON APERTURA VERSO L’ESTERNO INSTALLAZIONE SU TELAIO	Si
FINESTRA A SPORGERE CON APERTURA VERSO L’ESTERNO INSTALLAZIONE SU TELAIO	Si

---

CARATTERISTICHE TECNICHE

•   Tensione di esercizio: 230 V/AC
•   Forza di trazione/compressione massima: 250 N
•   Forza di bloccaggio: fino a 1800 N
•   Velocità di apertura/chiusura: 9 mm/s
•   Corsa regolabile: 200 mm o 400 mm
•   Peso massimo dell’anta supportato: 130 kg
•   Grado di protezione: IP30

---

BENEFICI

Ecchain GEZE garantisce un’installazione semplice e rapida, compatibilità con diversi tipi di finestre, protezione integrata per una maggiore sicurezza e durata, e una regolazione della corsa che permette un’aerazione ottimale in ogni ambiente:

•   Facilità di installazione: grazie alle staffe universali e al design compatto
•   Compatibilità: con diversi tipi di finestre in legno, PVC o alluminio
•   Protezione integrata: da sovraccarico e finecorsa per una maggiore sicurezza e durata
•   Possibilità di regolazione della corsa: per adattarsi a varie esigenze di ventilazione quotidiana
