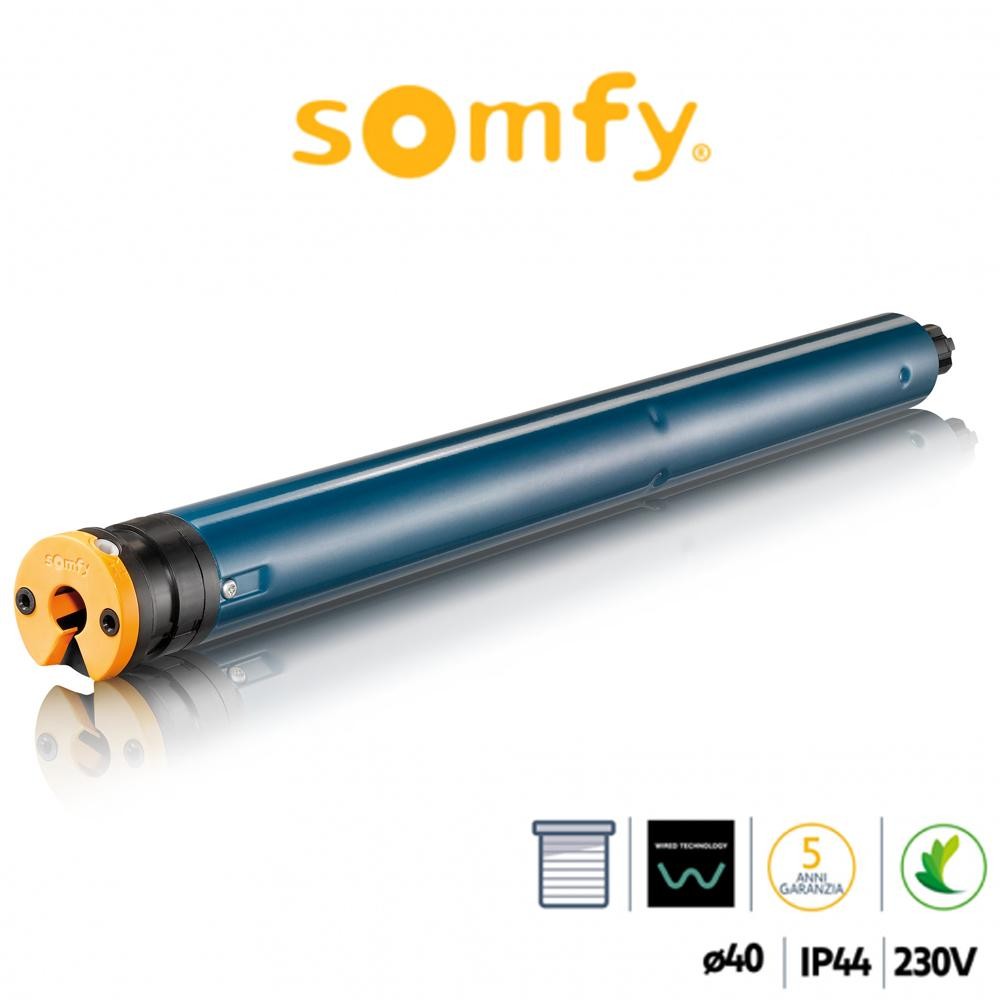

LS 40 WT Somfy motore per tapparelle

Dettagli

LS 40 WT Somfy motore per tapparelle

---

Il motore LS 40 WT è un motore tubolare cablato con finecorsa meccanici, progettato per l’automazione di tapparelle. Dotato di una gabbia meccanica con capacità di 40 giri, consente una regolazione precisa del punto di arresto tramite brugole. Il motore è classificato in classe II con doppio isolamento, quindi non richiede il collegamento del filo di terra. La sua struttura compatta e la testa tonda riducono l’ingombro, facilitando l’integrazione in diverse configurazioni di installazione. Compatibile con sistemi di automazione Somfy come Animeo, supporta la centralizzazione e il controllo domotico.

---

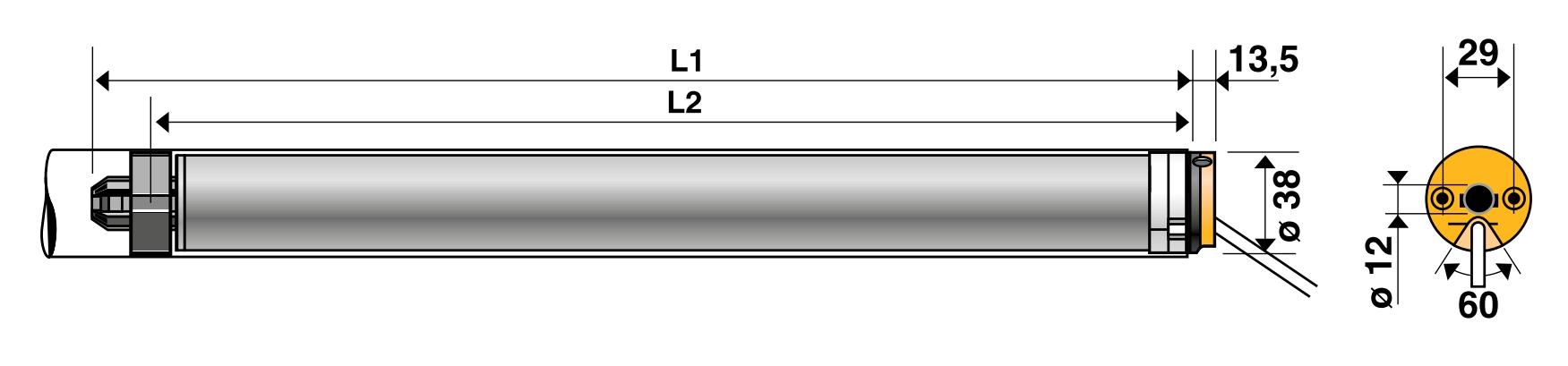

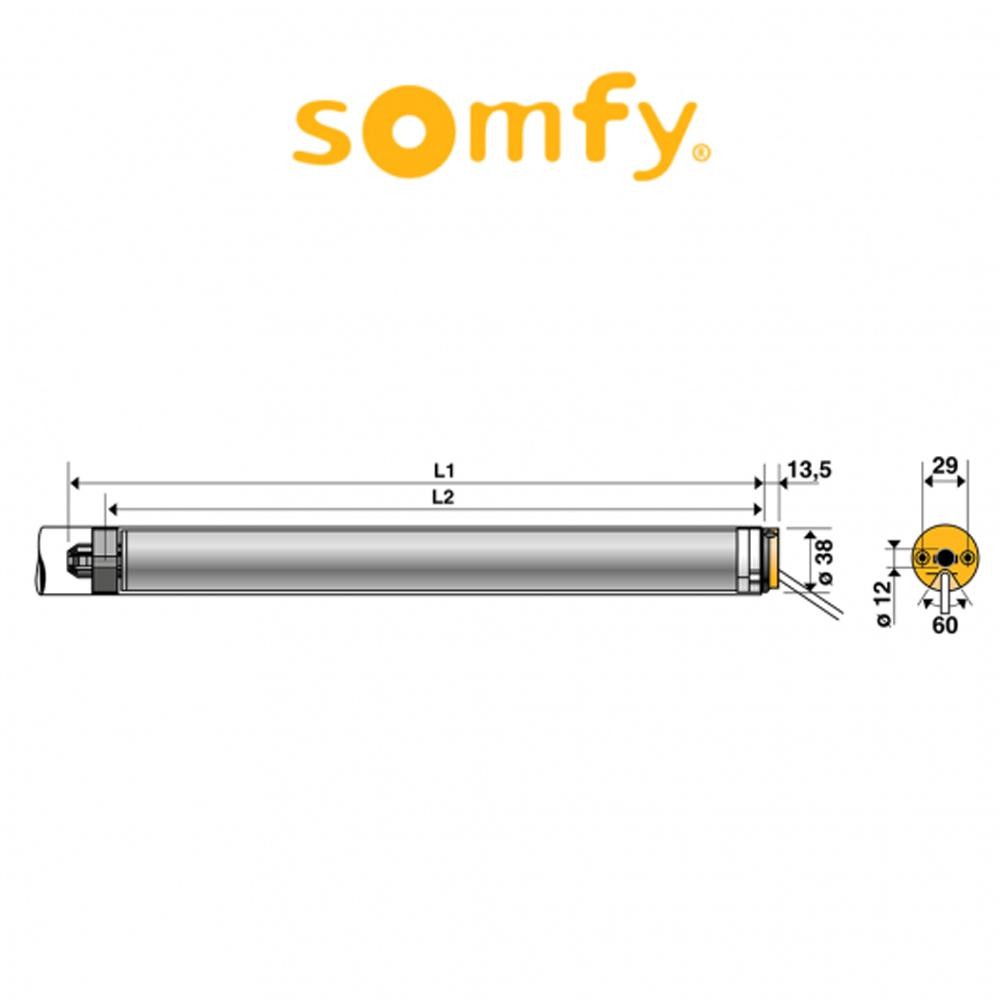

DISEGNO TECNICO

---

DATI TECNICI

MODELLO	CODICE	L1	L2	POTENZA	VELOCITÀ	PORTATA TEORICA	POTENZA ASSORBITA	DIAMETRO MINIMO TUBO
LS 40 WT 3/30	1020147	496 mm	448 mm	3 Nm	30 giri/min	15 Kgf	90 W	Ø 40 × 1,5 mm
LS 40 WT 4/16	1021383	442 mm	421 mm	4 Nm	16 giri/min	20 Kgf	80 W	Ø 40 × 1,5 mm
LS 40 WT 9/16	1023329	469 mm	448 mm	9 Nm	16 giri/min	45 Kgf	110 W	Ø 40 × 1,5 mm
LS 40 WT 13/10	1024185	468 mm	448 mm	13 Nm	10 giri/min	65 Kgf	110 W	Ø 40 × 1,5 mm
LS 40 WT 4/16 SHORT	1021376	398 mm	377 mm	4 Nm	16 giri/min	20 Kgf	80 W	Ø 40 × 1,5 mm

LS 40 WT 3/30

Codice: 1020147
L1: 469 mm
L2: 448 mm
Potenza: 3 Nm
Velocità: 30 giri/min
Portata teorica: 15 Kgf
Potenza assorbita: 90 W
Diametro minimo tubo: Ø 40 × 1,5 mm

LS 40 WT 4/16

Codice: 1021383
L1: 442 mm
L2: 421 mm
Potenza: 4 Nm
Velocità: 16 giri/min
Portata teorica: 20 Kgf
Potenza assorbita: 80 W
Diametro minimo tubo: Ø 40 × 1,5 mm

LS 40 WT 9/16

Codice: 1023329
L1: 469 mm
L2: 448 mm
Potenza: 9 Nm
Velocità: 16 giri/min
Portata teorica: 45 Kgf
Potenza assorbita: 110 W
Diametro minimo tubo: Ø 40 × 1,5 mm

LS 40 WT 13/10

Codice: 1024185
L1: 468 mm
L2: 448 mm
Potenza: 13 Nm
Velocità: 10 giri/min
Portata teorica: 65 Kgf
Potenza assorbita: 110 W
Diametro minimo tubo: Ø 40 × 1,5 mm

LS 40 WT 4/16

Codice: 1021376
L1: 398 mm
L2: 377 mm
Potenza: 4 Nm
Velocità: 16 giri/min
Portata teorica: 20 Kgf
Potenza assorbita: 80 W
Diametro minimo tubo: Ø 40 × 1,5 mm

---

CARATTERISTICHE TECNICHE

Gabbia meccanica di fine corsa per un controllo preciso della posizione della tapparella

Capacità della gabbia: 40 giri, ideale per una regolazione accurata del movimento

Regolazione dei finecorsa tramite brugole, semplice e accessibile

Motore di classe II con doppio isolamento, che elimina la necessità del collegamento a terra

BENEFICI

Il motore cablato LS 40 WT unisce installazione semplificata, regolazione precisa, compatibilità con sistemi domotici Somfy e un design compatto, offrendo una soluzione affidabile e versatile per il controllo centralizzato delle tapparelle:

•   Installazione semplificata: grazie alla testa tonda e al doppio isolamento (classe II), non richiede il collegamento del filo di terra, riducendo tempi e complessità di installazione
•   Regolazione facile e precisa: i finecorsa meccanici si regolano facilmente tramite brugole, garantendo un funzionamento affidabile e su misura per ogni installazione
•   Compatibilità con sistemi Somfy: perfettamente integrabile con automatismi come Animeo, consente la centralizzazione delle tapparelle per una gestione intelligente e centralizzata
•   Design compatto e versatile: il formato compatto lo rende ideale per spazi ristretti, offrendo versatilità d’uso in diversi tipi di installazione, sia residenziali che commerciali
