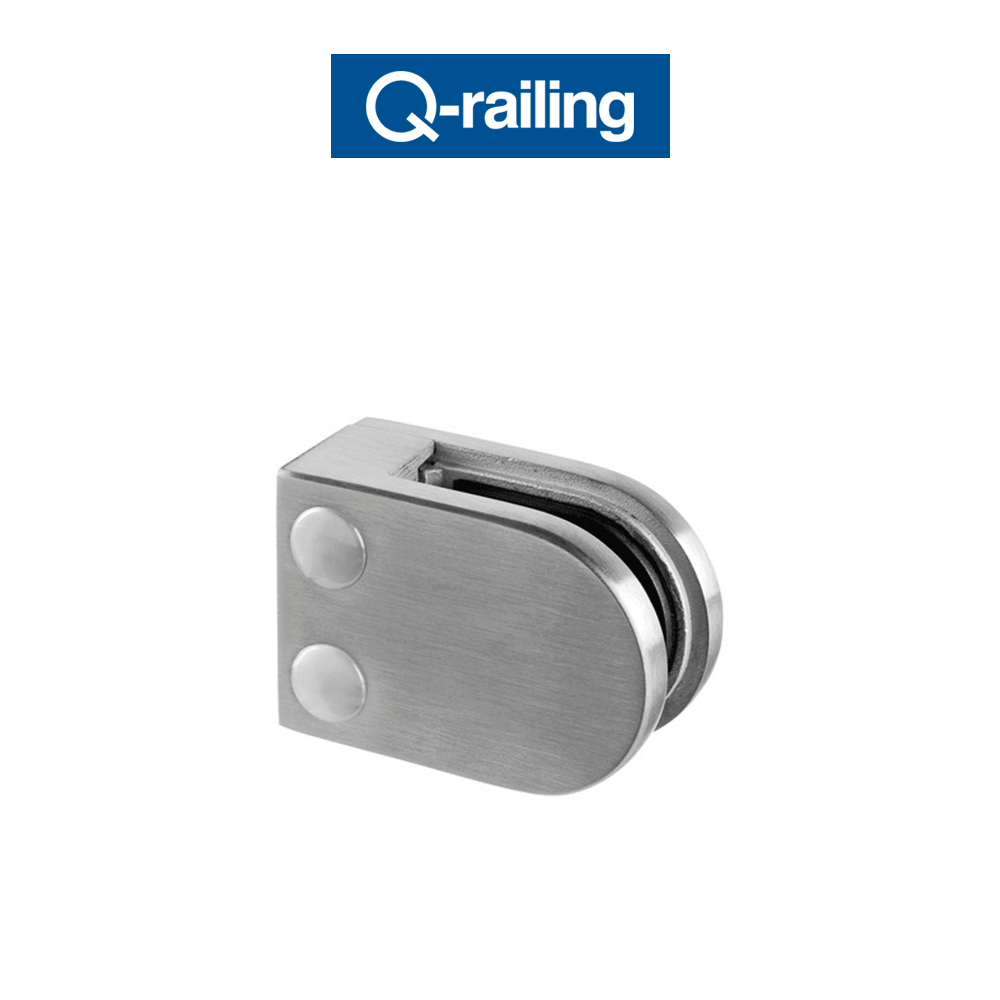

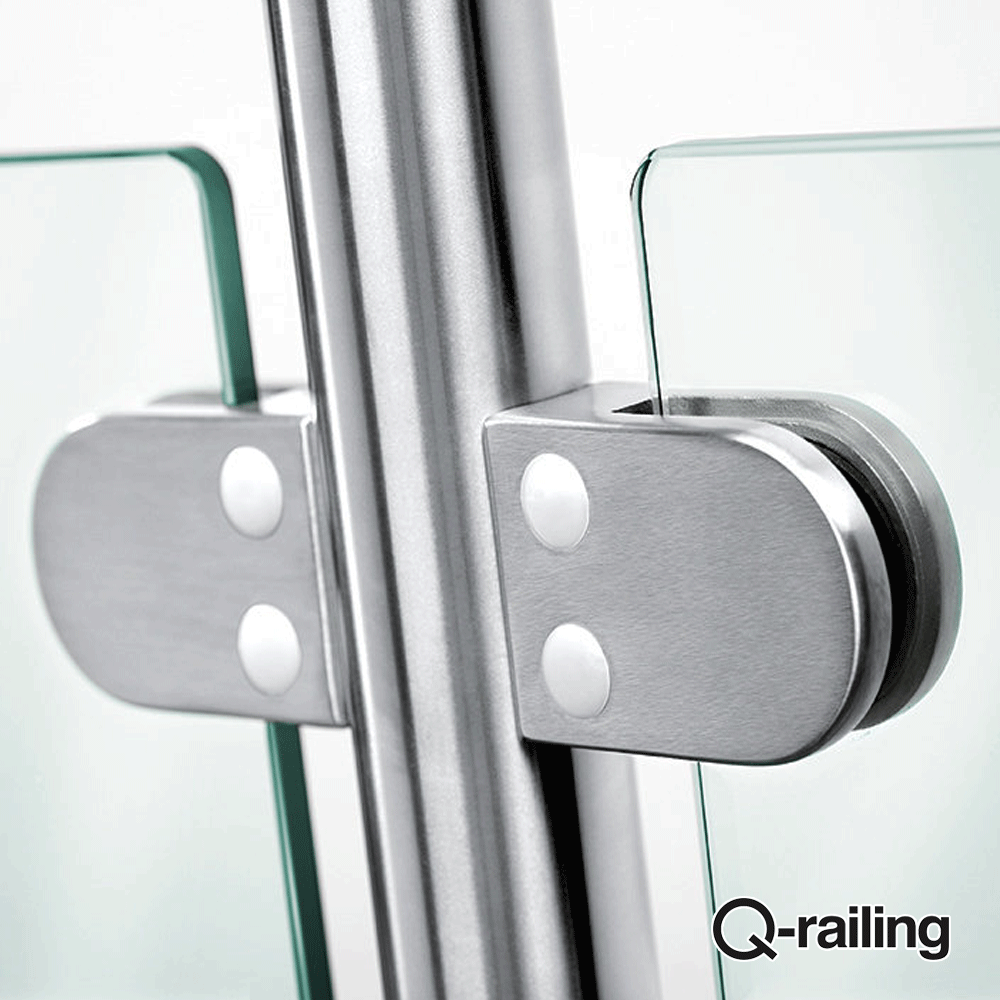

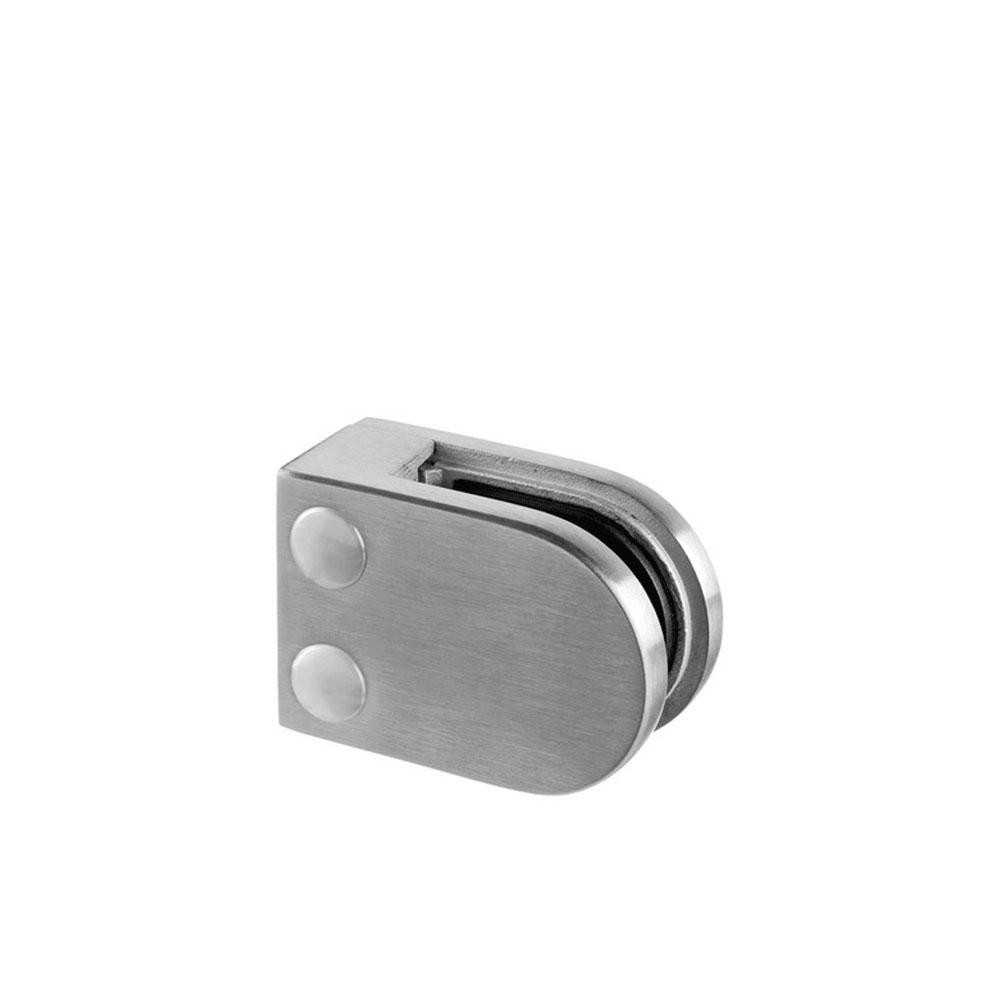

Morsetto per vetro Q-Railing MOD 22
Se cerchi una soluzione per l’outdoor che ti possa garantire stile e sicurezza scegli il morsetto per vetro Q-Railing MOD 22. Grazie alla sua affidabilità ti permetterà di tenere ferme lastre di vetro di varie tipologie, e le sue dimensioni ridotte non rischiano di rovinare l’estetica di davanzali e corrimano. Sul nostro shop troverai questo e altri modelli Q-Railing al prezzo più basso del web!
VITI DI FISSAGGIO
Vite a brugola con testa cilindrica.
| OUTDOOR | 95.0680.820.14 |
| QS | QS-27 |
| Q | Q-6 |
| d | M8 |
| L | 20 mm |
DATI TECNICI

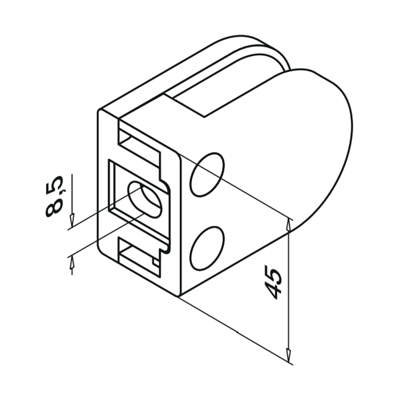

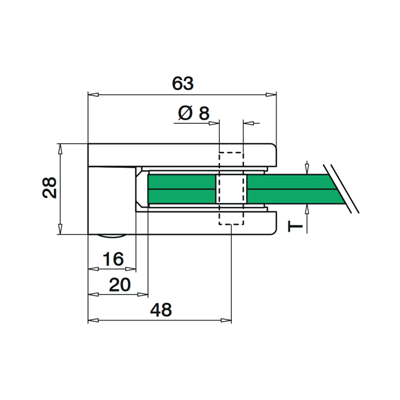

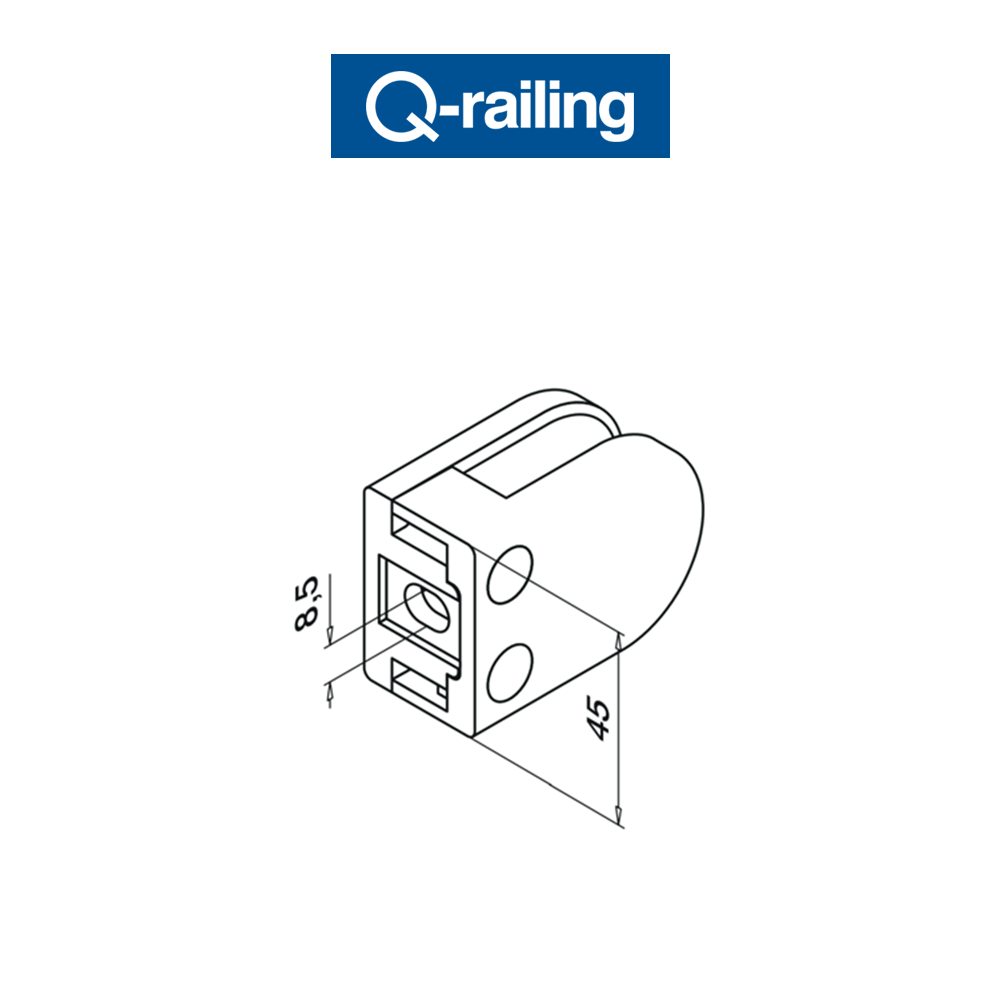

| Diametro di fissaggio | 40 × 40 mm / 60 × 30 mm |
| Forma di fissaggio | Rettangolare |
| Tipo di fissaggio | A tubo |
| Utilizzo | Esterno |
| Forma | A forma di D |

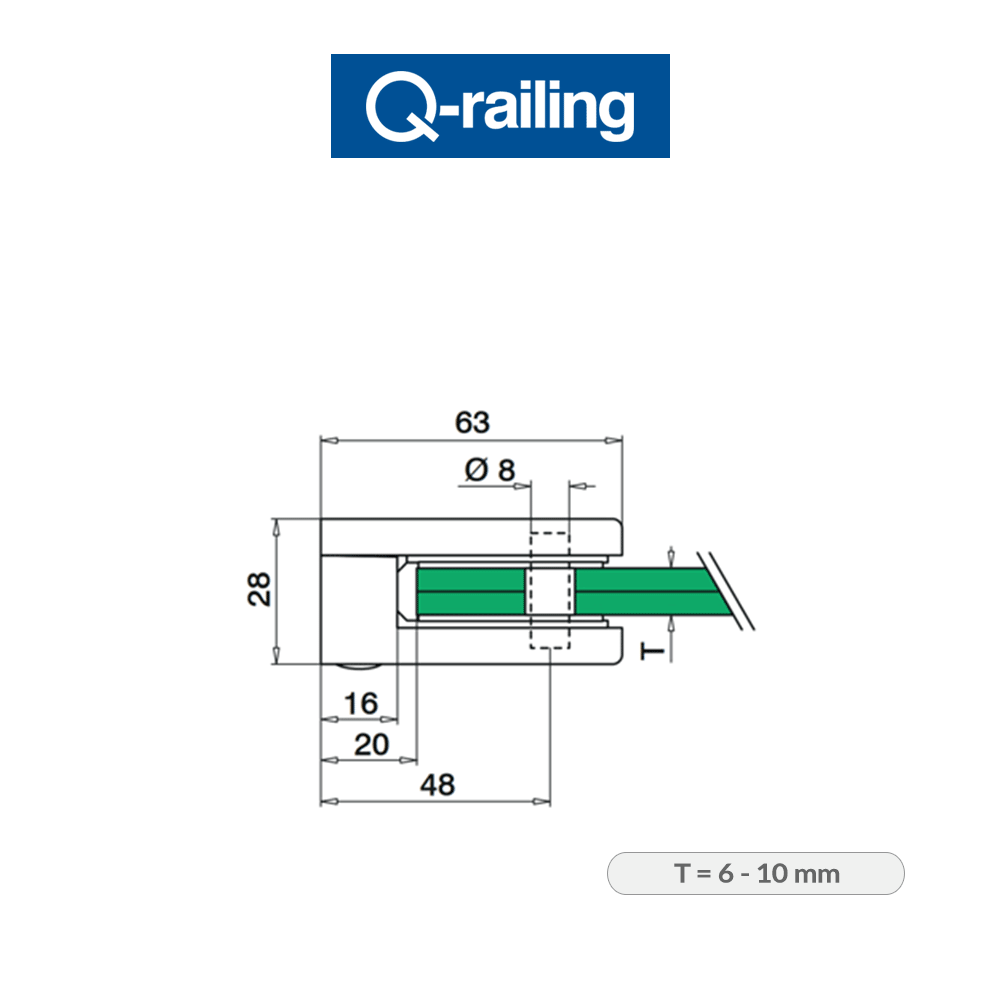

| Spessore vetro | 6 - 10 mm |
| Materiale | Acciaio inox 316 |
| Superficie | Satinata |
| Altezza | 45 mm |
| Larghezza | 63 mm |
| Diametro foro di lato fissaggio | Ø 8,5 mm |
| Profondità | 28 mm |
| Struttura vetro | Laminato / monolitico |
TEST MONTAGGIO SUPERIORE
SENZA PERNI - SENZA PIASTRE
| Dimensioni | min. (mm) | max. (mm) |
| W | 500 | Vedi tabella |
| T | Vedi tabella | Vedi tabella |
| H | 800 | 1000 |
| h1 | 10 | 50 senza coprispigolo / 120 con coprispigolo |
| h2 | 10 | 50 senza coprispigolo / 120 con coprispigolo |
| h3 | 100 | 150 |
| h4 | 100 | 150 |
Dimensioni massime del vetro per utilizzo esterno in relazione alla forza del vento, al tipo di vetro e allo spessore del vetro.
| Forza | Tipo vetro | VSG / TVG | |
| Spessore vetro (mm) | 8,76 | 9,52 | |
| 2,20 kN / m² | Larghezza max. vetro |
- | - |
| 1,60 kN / m² | - | - | |
| 1,40 kN / m² | - | - | |
| 1,04 kN / m² | 500 | 500 | |
| 1,00 kN / m² | 500 | 500 | |
| 0,64 kN / m² | 800 | 800 | |
| Forza | Tipo vetro | VSG / ESG | |
| Spessore vetro (mm) | 8,76 | 9,52 | |
| 2,20 kN / m² | Larghezza max. vetro |
- | - |
| 1,60 kN / m² | 500 | 500 | |
| 1,40 kN / m² | 500 | 500 | |
| 1,04 kN / m² | 800 | 800 | |
| 1,00 kN / m² | 1000 | 1000 | |
| 0,64 kN / m² | 1200 | 1200 | |
| Forza | Tipo vetro | Mono / ESG-H | |
| Spessore vetro (mm) | 8 | 10 | |
| 2,20 kN / m² | Larghezza max. vetro |
800 | 800 |
| 1,60 kN / m² | 1000 | 1400 | |
| 1,40 kN / m² | 1000 | 1400 | |
| 1,04 kN / m² | 1400 | 1500 | |
| 1,00 kN / m² | 1400 | 1500 | |
| 0,64 kN / m² | 1500 | 1500 | |
VSG: Vetro laminato di sicurezza
SPG: Vetro float
ESG: Vetro temprato
Mono: Vetro monolitico
TVG: Vetro temprato termico
ESG-H: Vetro temprato testato Heat Soak Test
CERTIFICAZIONE
Le pinze vetro Q-Railing sono state testate secondo il metodo DIN/EN 12600, ottenendo la certificazione tedesca AbZ.
SICUREZZA
Montaggio laterale? La sicurezza prima di tutto!
Usa i perni o le piastre di sicurezza anti-scivolamento.
MASSIMA TRASPARENZA, MASSIMA SICUREZZA
Anche se il vetro trasmette l'idea di essere un materiale fragile, in realtà è estremamente resistente. Questo lo rende una scelta eccellente per le tamponature. E se lo si combina con i robustissimi supporti per tamponature in vetro, si ottiene una balaustra praticamente indistruttibile.
È provato! Nei laboratori Q-Railing i prodotti sono continuamente sottoposti a rigorosi test. Inoltre, sono sottoposti a verifiche dettagliate da parte di istituti di controllo certificati e indipendenti e delle principali autorità del settore.
Pertanto, le pinze vetro Q-Railing, testate secondo lo standard internazionale EN 12600, sono resistenti a carichi dinamici fino a 50 Kg. Questo vale sia se combinate con un vetro e laminato sia con un vetro monolitico (6 - 21,52 mm). Entrambe le opzioni sono conformi agli standard internazionali DIN e BS e sono approvate AbZ.
Ulteriori informazioni
