Morsetto per vetro Q-Railing MOD 24 art. 14.2400.000.12

Altre viste

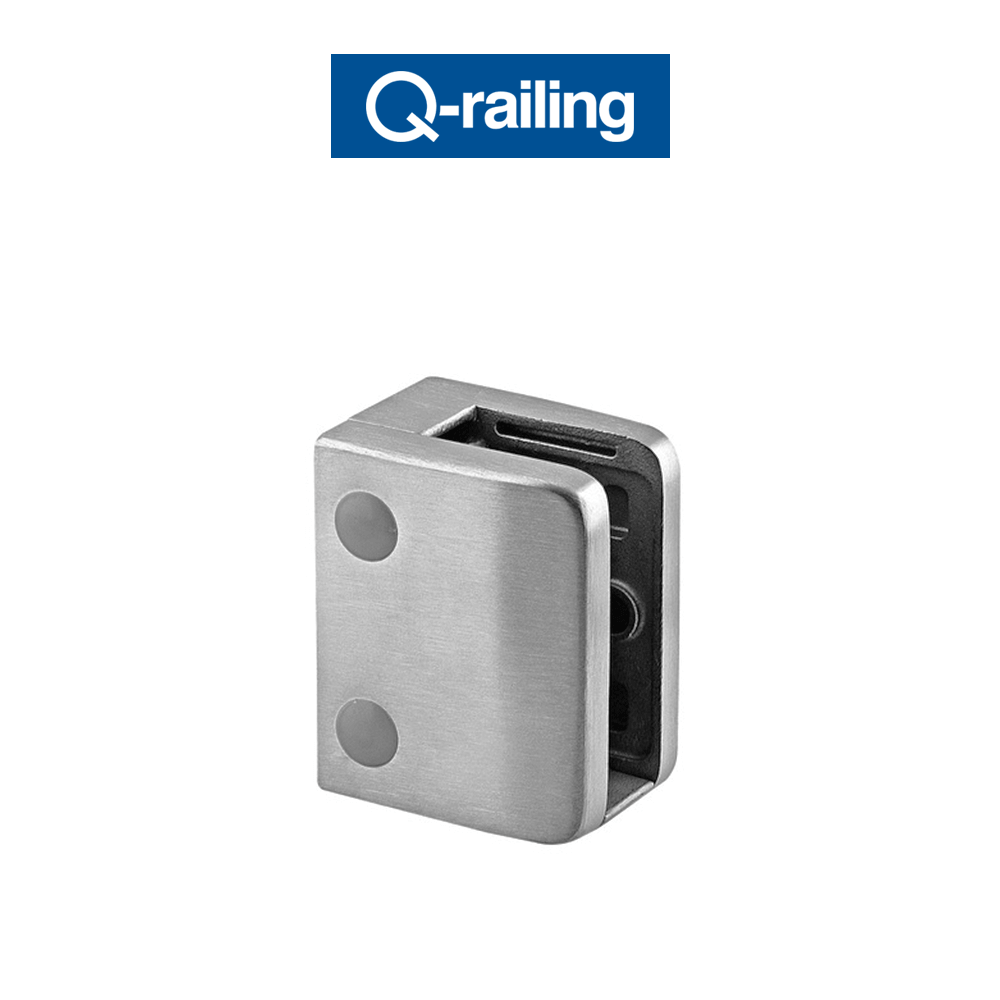

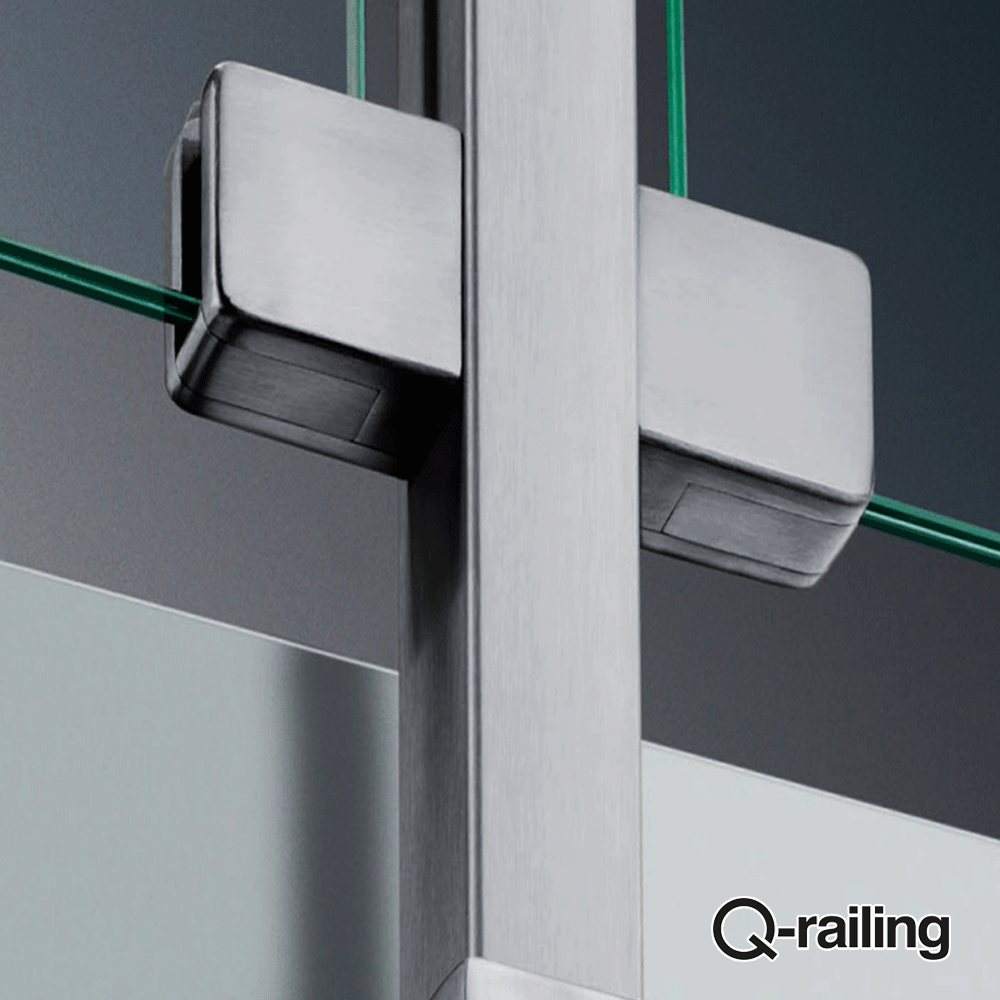

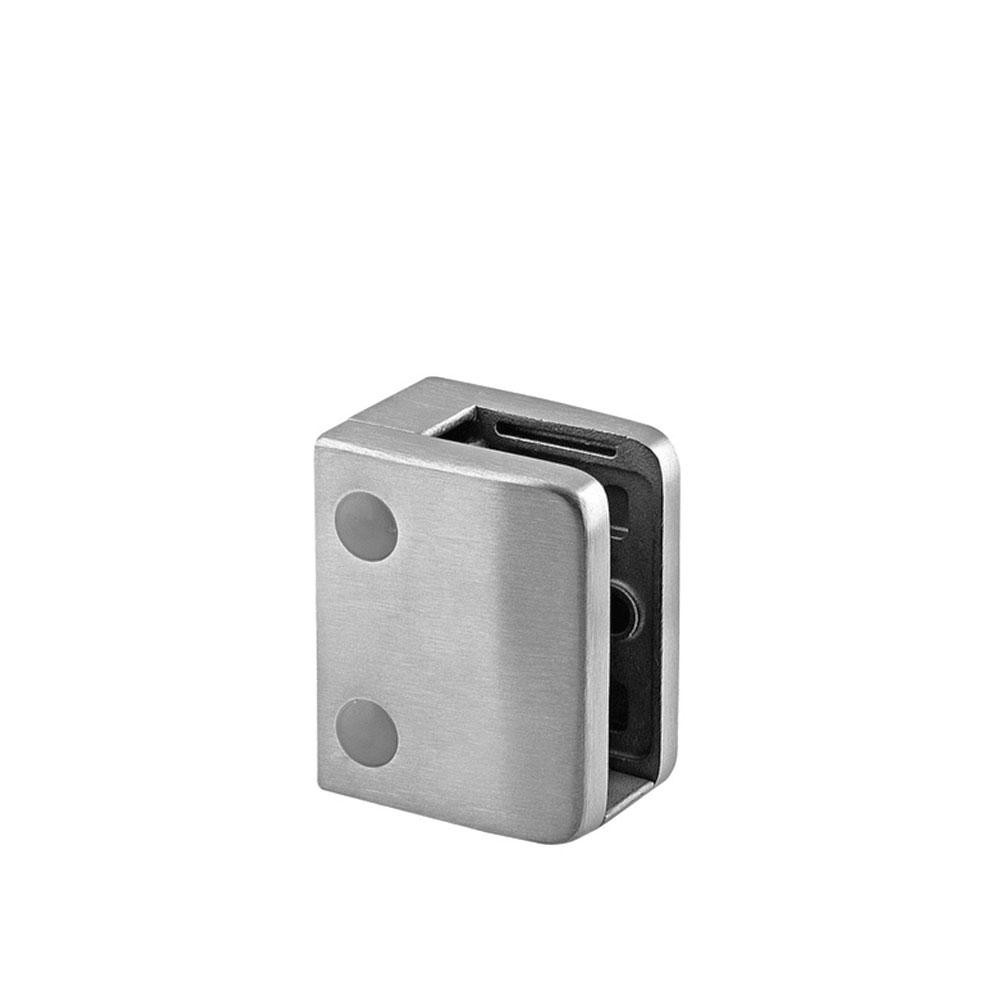

Morsetto per vetro Q-Railing MOD 24

Morsetto supporto a pinza piatto outdoor in acciaio inox 316 per vetro laminato/monolitico.

SFOGLIA IL CATALOGO

INVIACI UNA RICHIESTA

Tasse escluse: € 30,89 Tasse incluse: 37,69 €

Opzioni

Scegli la guarnizione: *

* Campi obbligatori

Tasse escluse: 30,89 € Tasse incluse: 37,69 €

Qtà:

SKU:142400-000-12

BRAND:Q-Railing

RICHIEDI INFO:

Dettagli

Morsetto per vetro Q-Railing MOD 24 art. 14.2400.000.12

Il supporto a pinza offerto dal morsetto per vetro Q-Railing MOD 24 è pensato per essere impiegato in contesti outdoor dove ci sia bisogno di un buona resistenza contro gli agenti atmosferici. Grazie a una costruzione in solido metallo questo elemento ti permetterà di completare in sicurezza parapetti e corrimano, senza però risultare troppo grosso o invadente.

SFOGLIA IL CATALOGO

INVIACI UNA RICHIESTA

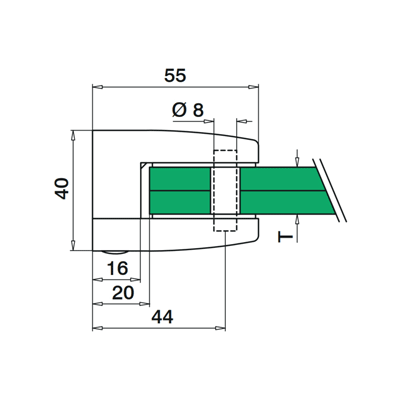

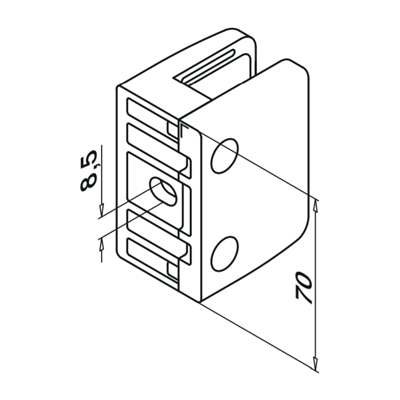

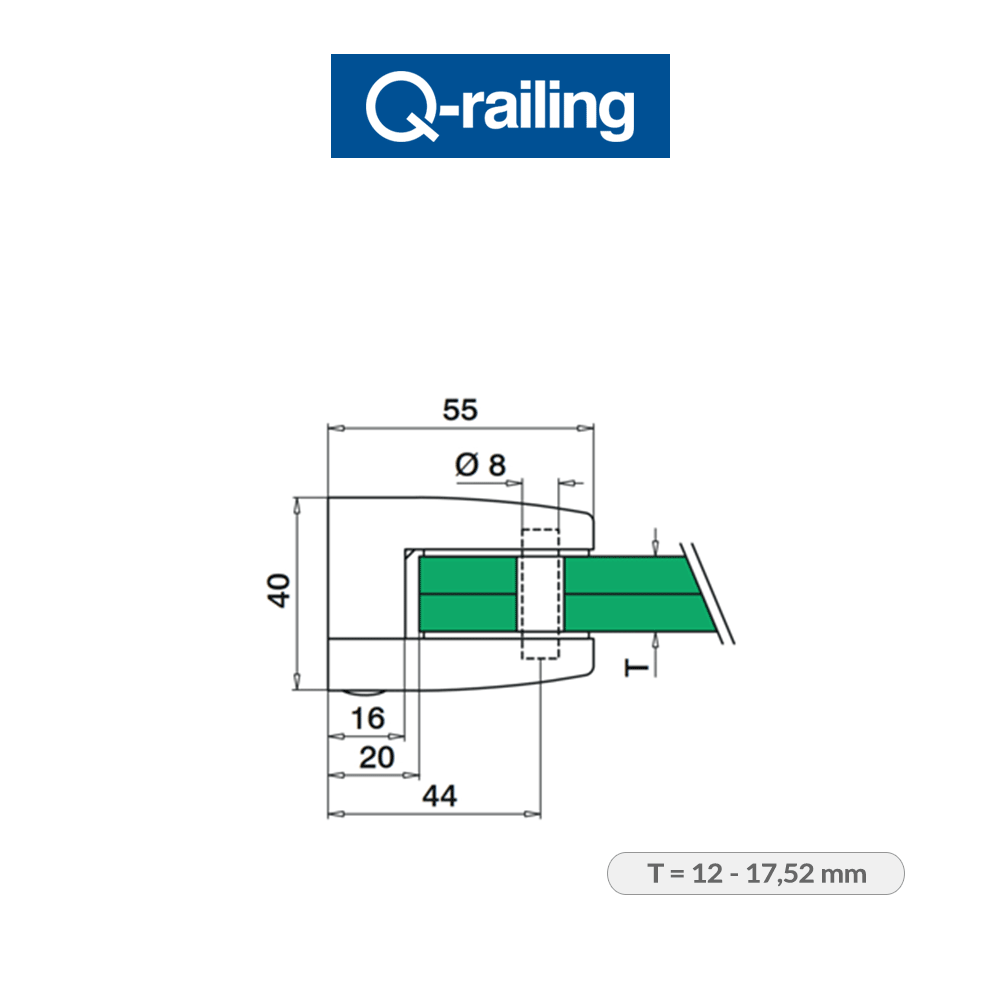

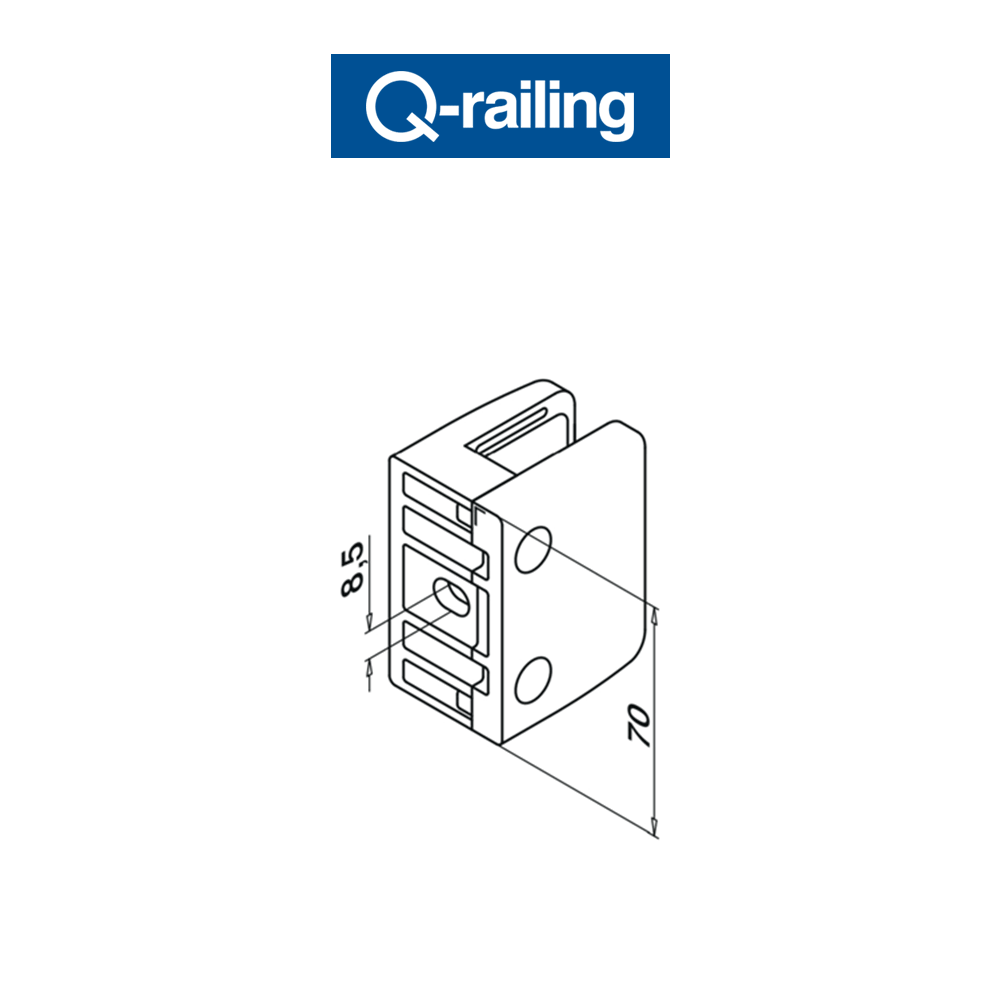

DISEGNO TECNICO

DISEGNO CAD

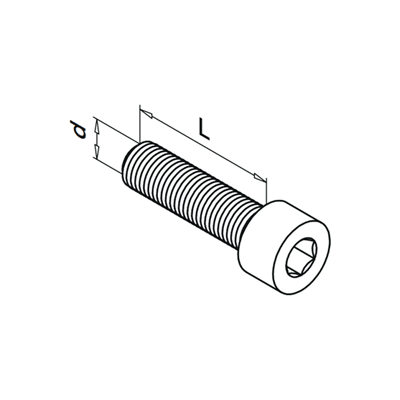

VITI DI FISSAGGIO

Vite a brugola con testa cilindrica.

OUTDOOR	95.0680.820.14
QS	QS-27
Q	Q-6
d	M8
L	20 mm

DATI TECNICI

Diametro di fissaggio	40 × 40 mm / 60 × 30 mm
Forma di fissaggio	Rettangolare
Tipo di fissaggio	A tubo
Utilizzo	Esterno
Forma	Rettangolare
Spessore vetro	12 - 17,52 mm
Materiale	Acciaio inox 316
Superficie	Satinata
Altezza	70 mm
Larghezza	55 mm
Diametro foro di lato fissaggio	Ø 8,5 mm
Profondità	40 mm
Struttura vetro	Laminato / monolitico

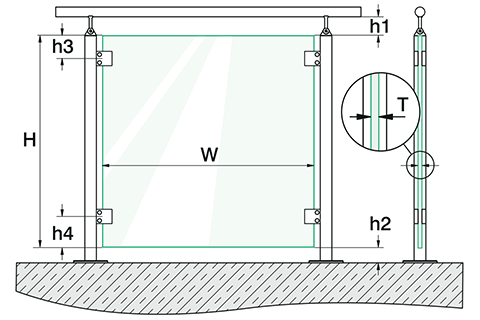

TEST MONTAGGIO SUPERIORE

SENZA PERNI - SENZA PIASTRE

Dimensioni	min. (mm)	max. (mm)
W	500	Vedi tabella
T	Vedi tabella	Vedi tabella
H	800	1000
h1	10	50 senza coprispigolo / 120 con coprispigolo
h2	10	50 senza coprispigolo / 120 con coprispigolo
h3	100	150
h4	100	150

Dimensioni massime del vetro per utilizzo esterno in relazione alla forza del vento, al tipo di vetro e allo spessore del vetro.

Forza	Tipo vetro	VSG / SPG				VSG / TVG				VSG / ESG				Mono / ESG-H
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52	12,76	13,52	16,76	17,52	12,76	13,52	16,76	17,52	12	16
2,20 kN / m²	Larghezza max. vetro	500	500	800	800	500	500	1000	1000	500	500	1000	1000	1400	1600
1,60 kN / m²		500	500	1000	1000	800	800	1200	1200	800	800	1200	1200	1500	1600
1,40 kN / m²		800	800	1000	1000	800	800	1200	1200	800	800	1400	1400	1600	1600
1,04 kN / m²		800	800	1200	1200	1000	1000	1500	1500	1200	1200	1600	1600	1600	1600
1,00 kN / m²		1000	1000	1200	1200	1000	1000	1500	1500	1200	1200	1600	1600	1600	1600
0,64 kN / m²		1200	1200	1500	1500	1500	1500	1500	1500	1500	1500	1600	1600	1600	1600

Forza	Tipo vetro	VSG / SPG
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52
2,20 kN / m²	Larghezza max. vetro	500	500	800	800
1,60 kN / m²		500	500	1000	1000
1,40 kN / m²		800	800	1000	1000
1,04 kN / m²		800	800	1200	1200
1,00 kN / m²		1000	1000	1200	1200
0,64 kN / m²		1200	1200	1500	1500

Forza	Tipo vetro	VSG / TVG
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52
2,20 kN / m²	Larghezza max. vetro	500	500	1000	1000
1,60 kN / m²		800	800	1200	1200
1,40 kN / m²		800	800	1200	1200
1,04 kN / m²		1000	1000	1500	1500
1,00 kN / m²		1000	1000	1500	1500
0,64 kN / m²		1500	1500	1500	1500

Forza	Tipo vetro	VSG / ESG
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52
2,20 kN / m²	Larghezza max. vetro	500	500	1000	1000
1,60 kN / m²		800	800	1200	1200
1,40 kN / m²		800	800	1400	1400
1,04 kN / m²		1200	1200	1600	1600
1,00 kN / m²		1200	1200	1600	1600
0,64 kN / m²		1500	1500	1600	1600

Forza	Tipo vetro	Mono / ESG-H
Forza	Spessore vetro (mm)	12	16
2,20 kN / m²	Larghezza max. vetro	1400	1600
1,60 kN / m²		1500	1600
1,40 kN / m²		1600	1600
1,04 kN / m²		1600	1600
1,00 kN / m²		1600	1600
0,64 kN / m²		1600	1600

VSG: Vetro laminato di sicurezza

SPG: Vetro float

ESG: Vetro temprato

Mono: Vetro monolitico

TVG: Vetro temprato termico

ESG-H: Vetro temprato testato Heat Soak Test

TEST MONTAGGIO LATERALE

CON PERNI - SENZA PIASTRE

Dimensioni massime del vetro per utilizzo esterno in relazione alla forza del vento, al tipo di vetro e allo spessore del vetro.

Forza	Tipo vetro	VSG / ESG				Mono / ESG-H
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52	12	15
2,20 kN / m²	Larghezza max. vetro	500	500	1000	1000	1400	1600
1,60 kN / m²		800	800	1200	1200	1500	1600
1,40 kN / m²		800	800	1400	1400	1600	1600
1,04 kN / m²		1200	1200	1600	1600	1600	1600
1,00 kN / m²		1200	1200	1600	1600	1600	1600
0,64 kN / m²		1500	1500	1600	1600	1600	1600

Forza	Tipo vetro	VSG / ESG
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52
2,20 kN / m²	Larghezza max. vetro	500	500	1000	1000
1,60 kN / m²		800	800	1200	1200
1,40 kN / m²		800	800	1400	1400
1,04 kN / m²		1200	1200	1600	1600
1,00 kN / m²		1200	1200	1600	1600
0,64 kN / m²		1500	1500	1600	1600

Forza	Tipo vetro	Mono / ESG-H
Forza	Spessore vetro (mm)	12	15
2,20 kN / m²	Larghezza max. vetro	1400	1600
1,60 kN / m²		1500	1600
1,40 kN / m²		1600	1600
1,04 kN / m²		1600	1600
1,00 kN / m²		1600	1600
0,64 kN / m²		1600	1600

VSG: Vetro laminato di sicurezza

SPG: Vetro float

ESG: Vetro temprato

Mono: Vetro monolitico

TVG: Vetro temprato termico

ESG-H: Vetro temprato testato Heat Soak Test

TEST MONTAGGIO LATERALE

SENZA PERNI - CON PIASTRE

Dimensioni massime del vetro per utilizzo esterno in relazione alla forza del vento, al tipo di vetro e allo spessore del vetro.

Forza	Tipo vetro	VSG / TVG				VSG / ESG				Mono / ESG-H
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52	12,76	13,52	16,76	17,52	12	15
2,20 kN / m²	Larghezza max. vetro	500	500	500	500	500	500	1000	1000	1400	1600
1,60 kN / m²		500	500	800	800	800	800	1200	1200	1500	1600
1,40 kN / m²		500	500	1000	1000	800	800	1400	1400	1600	1600
1,04 kN / m²		800	800	1200	1200	1200	1200	1500	1500	1600	1600
1,00 kN / m²		800	800	1200	1200	1200	1200	1500	1500	1600	1600
0,64 kN / m²		1500	1500	1500	1500	1500	1500	1600	1600	1600	1600

Forza	Tipo vetro	VSG / TVG
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52
2,20 kN / m²	Larghezza max. vetro	500	500	500	500
1,60 kN / m²		500	500	800	800
1,40 kN / m²		500	500	1000	1000
1,04 kN / m²		800	800	1200	1200
1,00 kN / m²		800	800	1200	1200
0,64 kN / m²		1500	1500	1500	1500

Forza	Tipo vetro	VSG / ESG
Forza	Spessore vetro (mm)	12,76	13,52	16,76	17,52
2,20 kN / m²	Larghezza max. vetro	500	500	1000	1000
1,60 kN / m²		800	800	1200	1200
1,40 kN / m²		800	800	1400	1400
1,04 kN / m²		1200	1200	1500	1500
1,00 kN / m²		1200	1200	1500	1500
0,64 kN / m²		1500	1500	1600	1600

Forza	Tipo vetro	Mono / ESG-H
Forza	Spessore vetro (mm)	12	15
2,20 kN / m²	Larghezza max. vetro	1400	1600
1,60 kN / m²		1500	1600
1,40 kN / m²		1600	1600
1,04 kN / m²		1600	1600
1,00 kN / m²		1600	1600
0,64 kN / m²		1600	1600

VSG: Vetro laminato di sicurezza

SPG: Vetro float

ESG: Vetro temprato

Mono: Vetro monolitico

TVG: Vetro temprato termico

ESG-H: Vetro temprato testato Heat Soak Test

CERTIFICAZIONE

Le pinze vetro Q-Railing sono state testate secondo il metodo DIN/EN 12600, ottenendo la certificazione tedesca AbZ.

CERTIFICATO

SICUREZZA

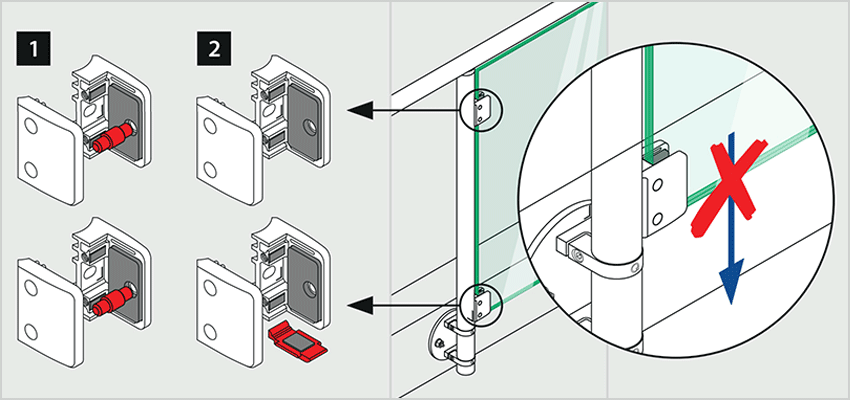

Montaggio laterale? La sicurezza prima di tutto!
Usa i perni o le piastre di sicurezza anti-scivolamento.

MASSIMA TRASPARENZA, MASSIMA SICUREZZA

Anche se il vetro trasmette l'idea di essere un materiale fragile, in realtà è estremamente resistente. Questo lo rende una scelta eccellente per le tamponature. E se lo si combina con i robustissimi supporti per tamponature in vetro, si ottiene una balaustra praticamente indistruttibile.
È provato! Nei laboratori Q-Railing i prodotti sono continuamente sottoposti a rigorosi test. Inoltre, sono sottoposti a verifiche dettagliate da parte di istituti di controllo certificati e indipendenti e delle principali autorità del settore.
Pertanto, le pinze vetro Q-Railing, testate secondo lo standard internazionale EN 12600, sono resistenti a carichi dinamici fino a 50 Kg. Questo vale sia se combinate con un vetro e laminato sia con un vetro monolitico (6 - 21,52 mm). Entrambe le opzioni sono conformi agli standard internazionali DIN e BS e sono approvate AbZ.

Ulteriori informazioni

Codice EAN	N/A
