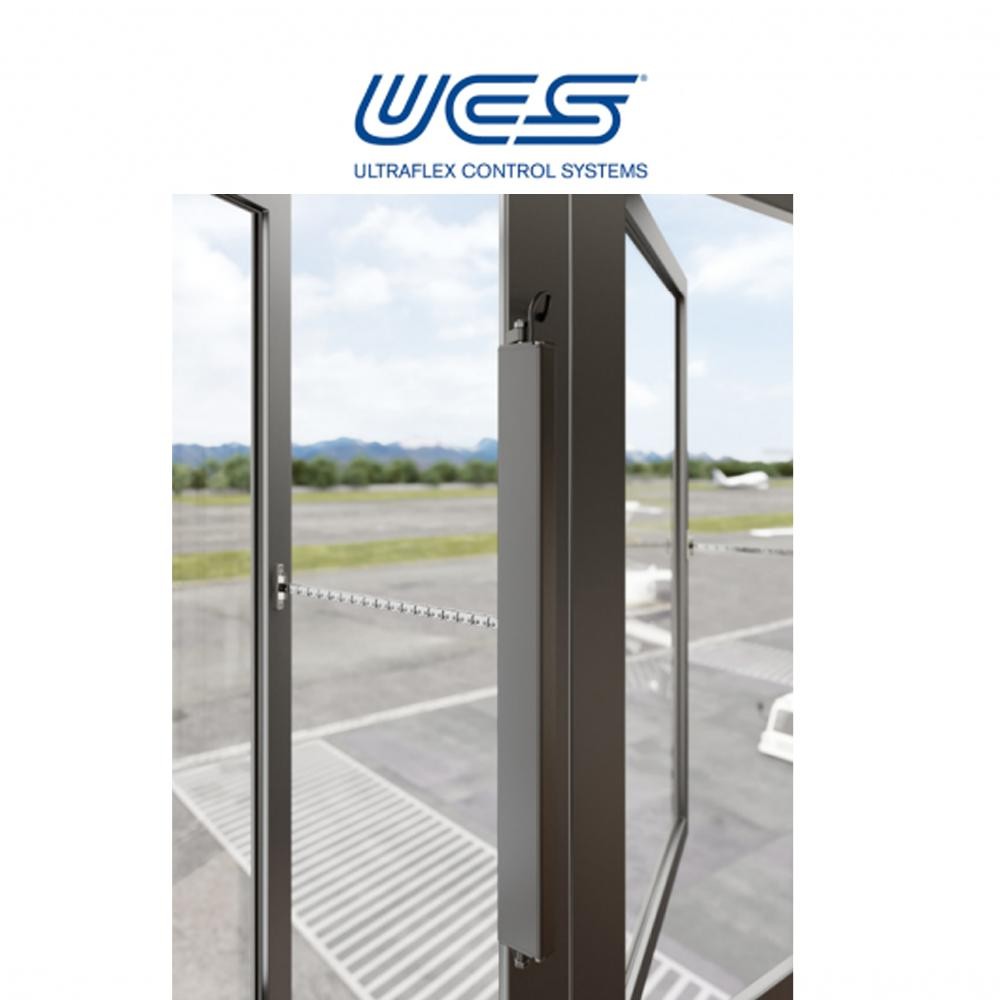

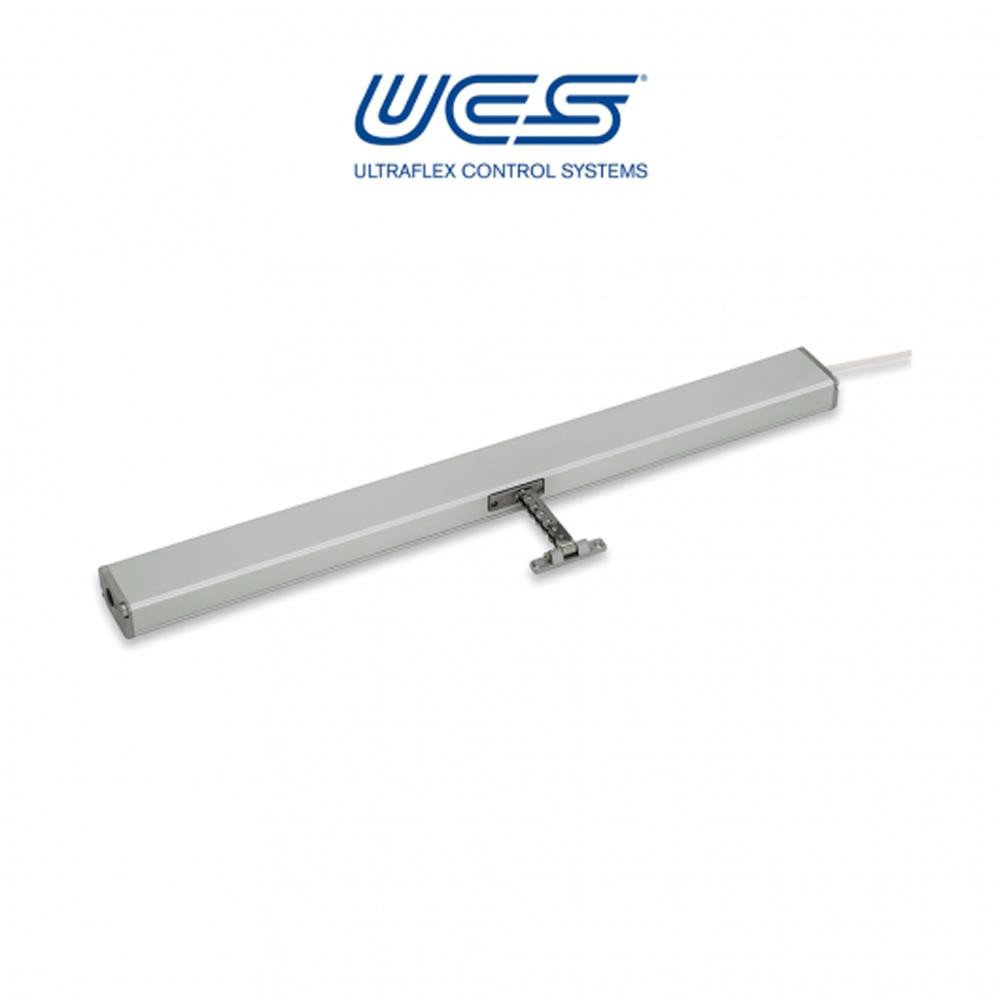

QUASAR L Ultraflex UCS attuatore a catena per finestre vasistas e a sporgere

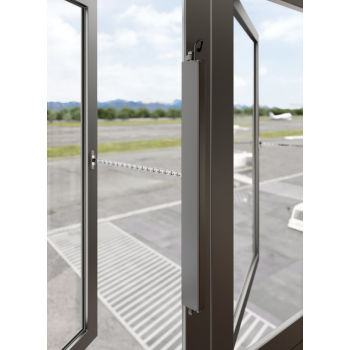

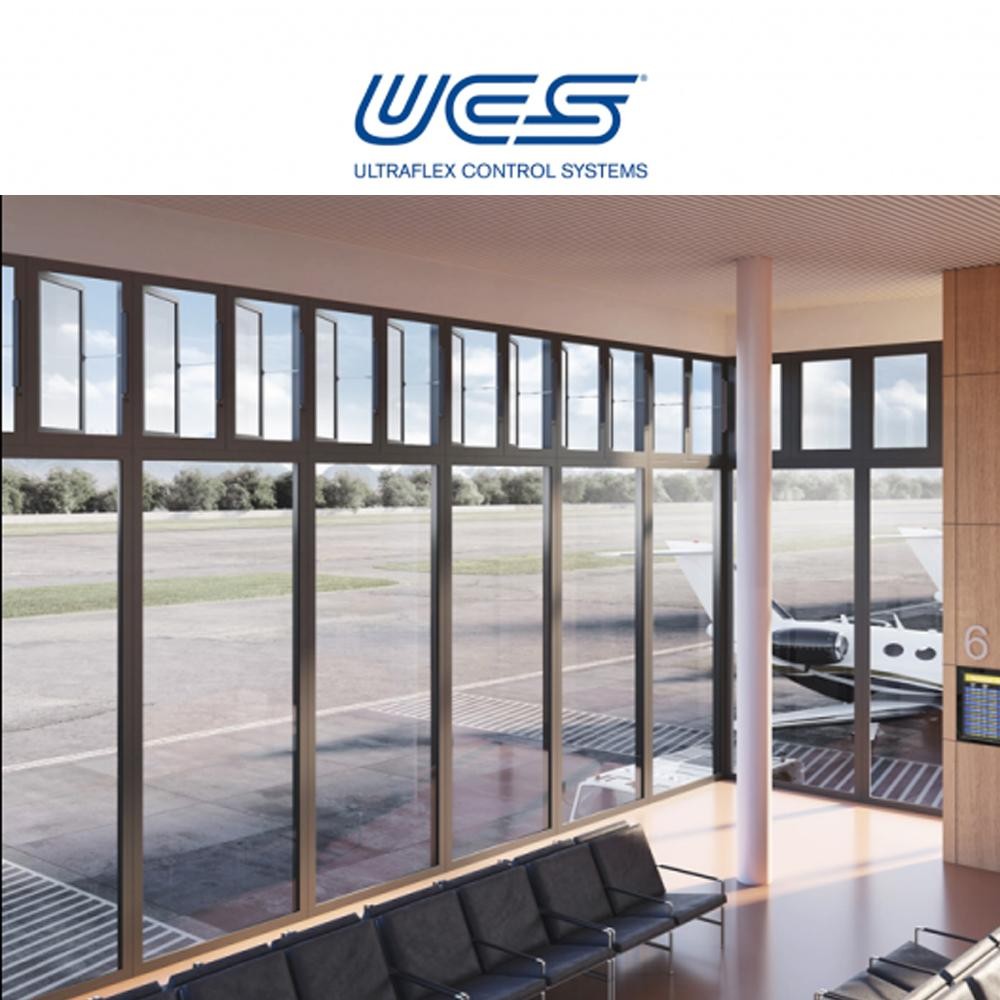

Il QUASAR L Ultraflex UCS è un attuatore a catena progettato per l’automazione di serramenti, ideale per l’apertura e la chiusura di finestre a vasistas e a sporgere, lucernari e cupole. È dotato di una catena a doppia maglia in acciaio inox, che assicura elevata robustezza e affidabilità nel tempo. Il modello L offre corse più lunghe rispetto alla versione standard, disponibili nelle varianti da 600 mm, 750 mm e 1000 mm, permettendo di adattarsi a diverse esigenze di apertura. È disponibile con alimentazione sia a 24 Vdc che a 230 Vac, garantendo flessibilità nell’installazione. L’attuatore sviluppa una forza di spinta e trazione di 300 N, sufficiente per movimenti fluidi e controllati. Il corpo è realizzato in alluminio estruso anodizzato, che conferisce resistenza e compattezza, mentre l’installazione è semplificata e non richiede regolazioni particolari della chiusura. È particolarmente adatto per applicazioni su finestre a vasistas, a sporgere, lucernari, cupole e frangisole, offrendo prestazioni elevate e affidabili in contesti residenziali e industriali
DATI TECNICI
MODELLO |
QUASAR L AC |
ALIMENTAZIONE |
110 VAC - 240 VAC |
ASSORBIMENTO (a carico max) |
0,4 A - 0,2 A |
COMANDO |
Three wires (open, close, com) |
FORZA IN TRAZIONE |
300 N |
CORSE |
600 / 750 / 1000 mm |
VELOCITÀ |
15 mm/s |
CARICO STATICO |
3500 N |
FATTORE DI SERVIZIO |
50 % |
FINE CORSA |
Electronic |
PROTEZIONE |
Electronic |
COLLEGAMENTO IN PARALLELO |
Sì |
GRADO DI PROTEZIONE |
IP40 |
CAVO |
3 m - 3 fili + terra |
Modello |
QUASAR L DC |
Alimentazione |
24 VDC +/-10% |
Assorbimento (a carico max) |
0,9 A |
Comando |
Inversione di polarità |
Forza in Trazione |
300 N |
Corse |
600 / 750 / 1000 mm |
Velocità |
15 mm/s |
Carico Statico |
3500 N |
Fattore di Servizio |
50 % |
Fine Corsa |
Electronic |
Protezione |
Electronic |
Colleagamento in Parallelo |
Sì |
Grado di Protezione |
IP40 |
Cavo |
3 m - 2 wires |
CARATTERISTICHE TECNICHE
- Corsa disponibile nelle varianti 600 mm, 750 mm e 1000 mm
- Forza in trazione fino a 300 N
- Catena a doppia maglia in acciaio inox per la trasmissione del movimento
- Superficie elettronica: fine corsa elettronico + protezione elettronica in caso di sovraccarico
BENEFICI
Il QUASAR L Ultraflex UCS garantisce affidabilità e durata grazie alla catena in acciaio inox, offre flessibilità d’installazione con diverse corse e alimentazioni, assicura sicurezza con sistemi elettronici di protezione e arresto, e facilita il montaggio grazie al design compatto e alla semplice installazione:
- Affidabilità e durata: la catena in acciaio inox a doppia maglia e l’involucro robusto consentono un funzionamento stabile anche in condizioni impegnative
- Flessibilità d’installazione: le diverse corse e alimentazioni permettono di adattarsi a varie tipologie di finestre (vasistas, sporgenti, lucernari) e a diverse condizioni impiantistiche
- Sicurezza e protezione: grazie al sistema di arresto elettronico e alla protezione da sovraccarico, l’attuatore offre un’elevata sicurezza operativa e riduce il rischio di guasti
- Design compatto e installazione semplice: l’involucro leggero in alluminio facilita il montaggio e l’integrazione, mentre l’assenza di regolazioni complesse della chiusura semplifica l’installazione
