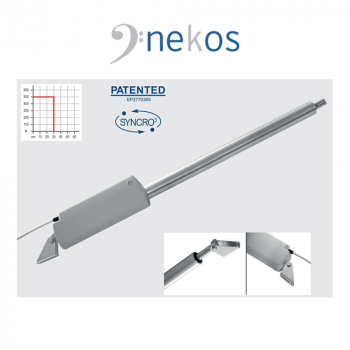

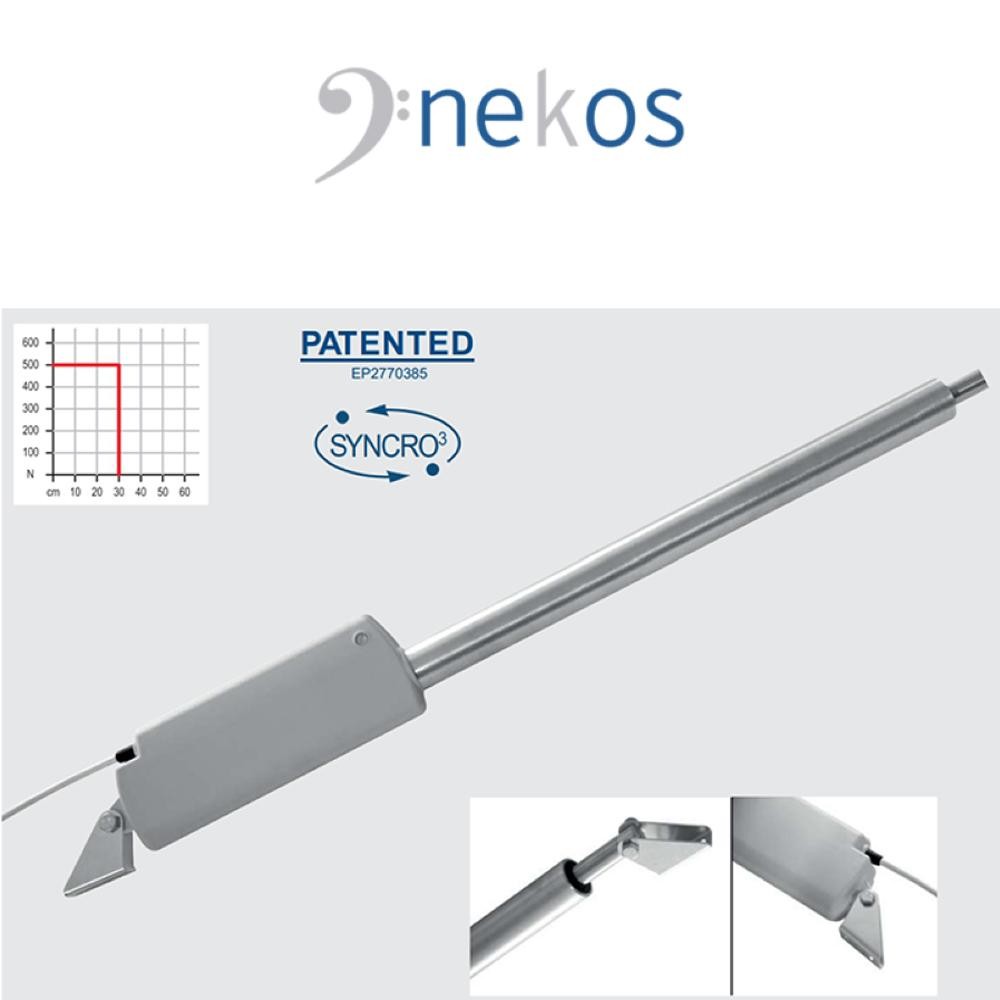

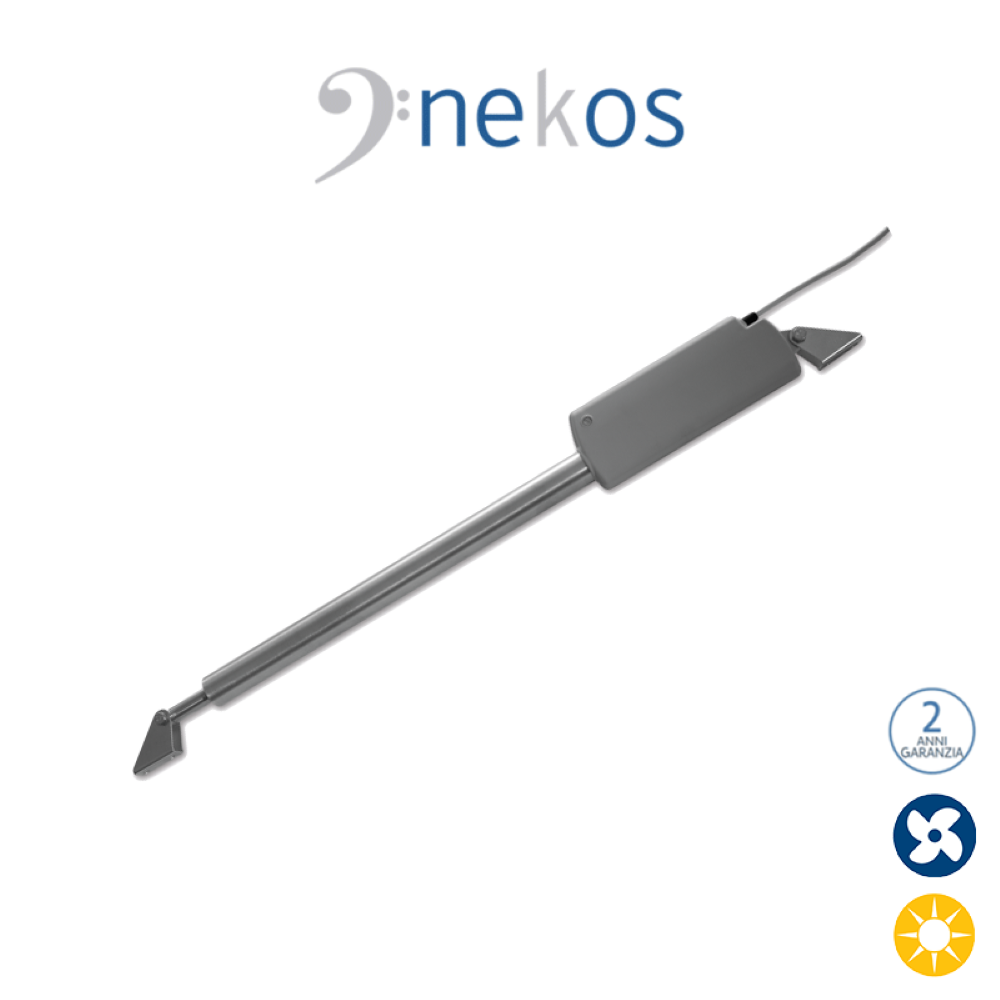

ROCK - Attuatore lineare a stelo rigido 500N per finestre a lamelle e piccole cupole
L'attuatore lineare a stelo rigido ROCK è un dispositivo elettrico progettato per applicazioni industriali come l’automazione di finestre a lamelle, pale frangisole e cupole, grazie alla sua compattezza e facilità d’installazione. Offre una forza di spinta e trazione pari a 500N, con alimentazione disponibile sia in versione AC 110-230V~ 50/60Hz che in DC 24V Syncro³, quest’ultima predisposta per l’integrazione con serrature elettromeccaniche K-LOCK. Il corpo dell’attuatore è realizzato in materiale composito rinforzato con fibra di vetro, resistente a polvere e umidità grazie al grado di protezione IP66. Il fine corsa in chiusura è fisso ed elettronico, mentre quello in apertura è regolabile magneticamente lungo tutta la corsa (100, 200 o 300 mm), permettendo applicazioni personalizzate. L’attuatore dispone di una partenza con rampa di accelerazione per garantire movimenti fluidi, particolarmente utile in sistemi con controllo tramite sensori luce. È dotato di staffe e accessori per un montaggio rapido e sicuro, il sistema di arresto elettronico protegge da sovraccarichi, assicurando affidabilità e lunga durata.
DATI TECNICI
MODELLO |
ROCK 230V |
FORZA DI SPINTA E TRAZIONE (FN) |
500 N |
TIPO DI SERVIZIO (DR) |
2 cicli |

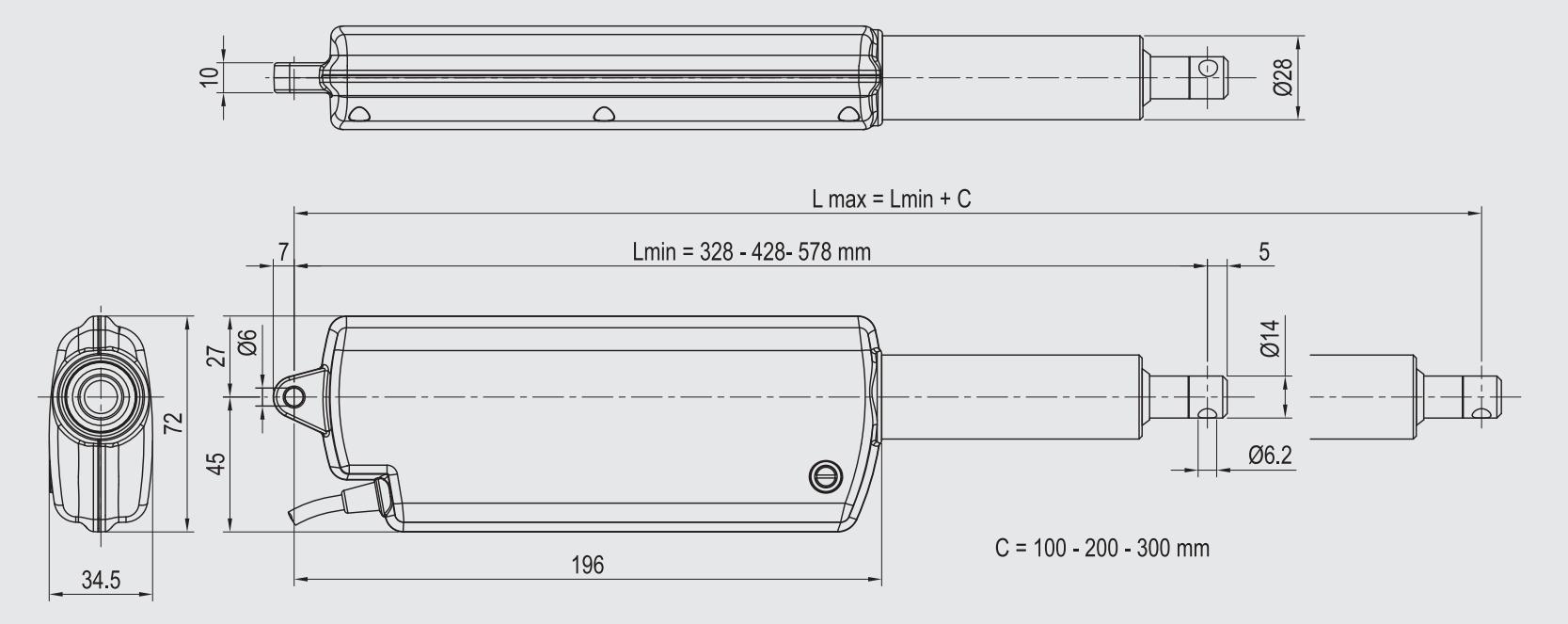

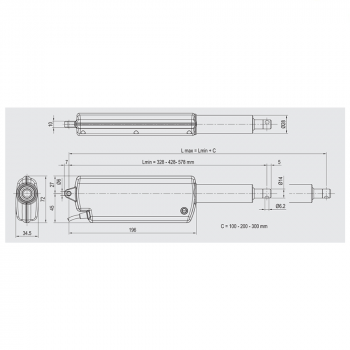

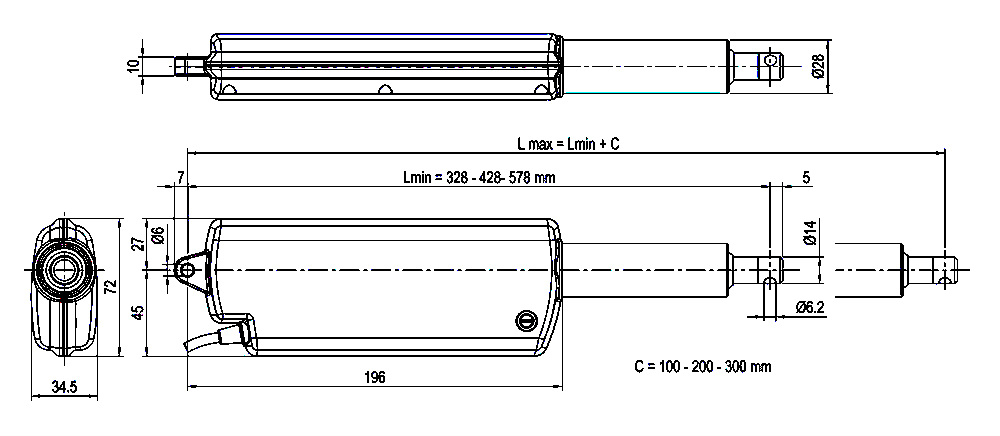

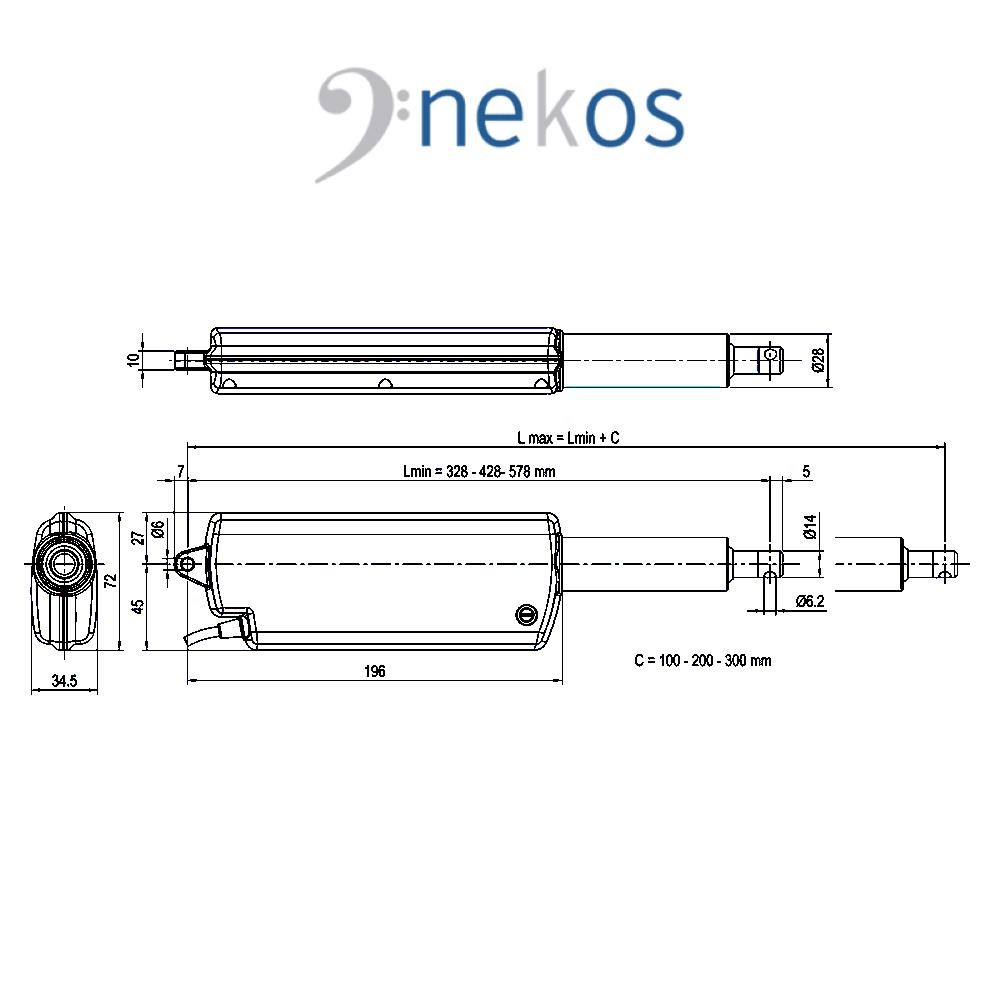

CORSE (SV) |
100, 200, 300 mm |
TENSIONE DI ALIMENTAZIONE (UN) |
110-230V ~ 50/60 Hz |
CORRENTE ASSORBITA A CARICO NOMINALE (IN) |
0,21 A |
POTENZA ASSORBITA A CARICO NOMINALE (PN) |
17 W |
VELOCITÀ MEDIA (v0) |
4 mm/s |
ISOLAMENTO ELETTRICO |
Classe II |
SINCRONIZZAZIONE (Syncro³) |
SI (max 8) |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP66 |
SOFT STOP |
NO |
FUNZIONE RELAX |
SI |
COLLEGAMENTO IN PARALLELO |
SI (max. 30) |
LUNGHEZZA DEL CAVO DI ALIMENTAZIONE |
2 m |
ARRESTO PER FINE CORSA |
Elettronico con selettore magnetico |
MODELLO |
ROCK 24V Syncro³ |
FORZA DI SPINTA E TRAZIONE (FN) |
500 N |
TIPO DI SERVIZIO (DR) |
5 cicli |
CORSE (SV) |
100, 200, 300 mm |
TENSIONE DI ALIMENTAZIONE (UN) |
24V DC |
CORRENTE ASSORBITA A CARICO NOMINALE (IN) |
0,63 A |
POTENZA ASSORBITA A CARICO NOMINALE (PN) |
15 W |
VELOCITÀ MEDIA (v0) |
4 mm/s |
ISOLAMENTO ELETTRICO |
Classe III |
SINCRONIZZAZIONE (Syncro³) |
SI (max 8) |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP66 |
SOFT STOP |
NO |
FUNZIONE RELAX |
SI |
COLLEGAMENTO IN PARALLELO |
SI (max. 30) |
LUNGHEZZA DEL CAVO DI ALIMENTAZIONE |
2 m |
ARRESTO PER FINE CORSA |
Elettronico con selettore magnetico |
CARATTERISTICHE TECNICHE
Forza di spinta/trazione di 500N, adatta a molteplici applicazioni industriali
Grado di protezione IP66, ideale per ambienti polverosi e umidi
Alimentazione disponibile in 110-230V AC o 24V DC Syncro³, con possibilità di collegamento in parallelo
Corsa disponibile in tre versioni: 100, 200, 300 mm, con fine corsa magnetico regolabile
BENEFICI
ROCK garantisce installazione rapida e affidabilità in ambienti difficili grazie a materiali resistenti e protezione IP66, offrendo movimenti fluidi e fine corsa regolabile per massima adattabilità:
- Affidabilità in ambienti difficili:grazie alla struttura resistente in fibra di vetro e alla protezione IP66
- Installazione flessibile e rapida: grazie alle staffe e agli accessori forniti
- Adattabilità a esigenze specifiche: grazie al fine corsa regolabile su tutta la lunghezza
- Movimento fluido e preciso: ideale per sistemi automatizzati con sensori (es. luce solare)
