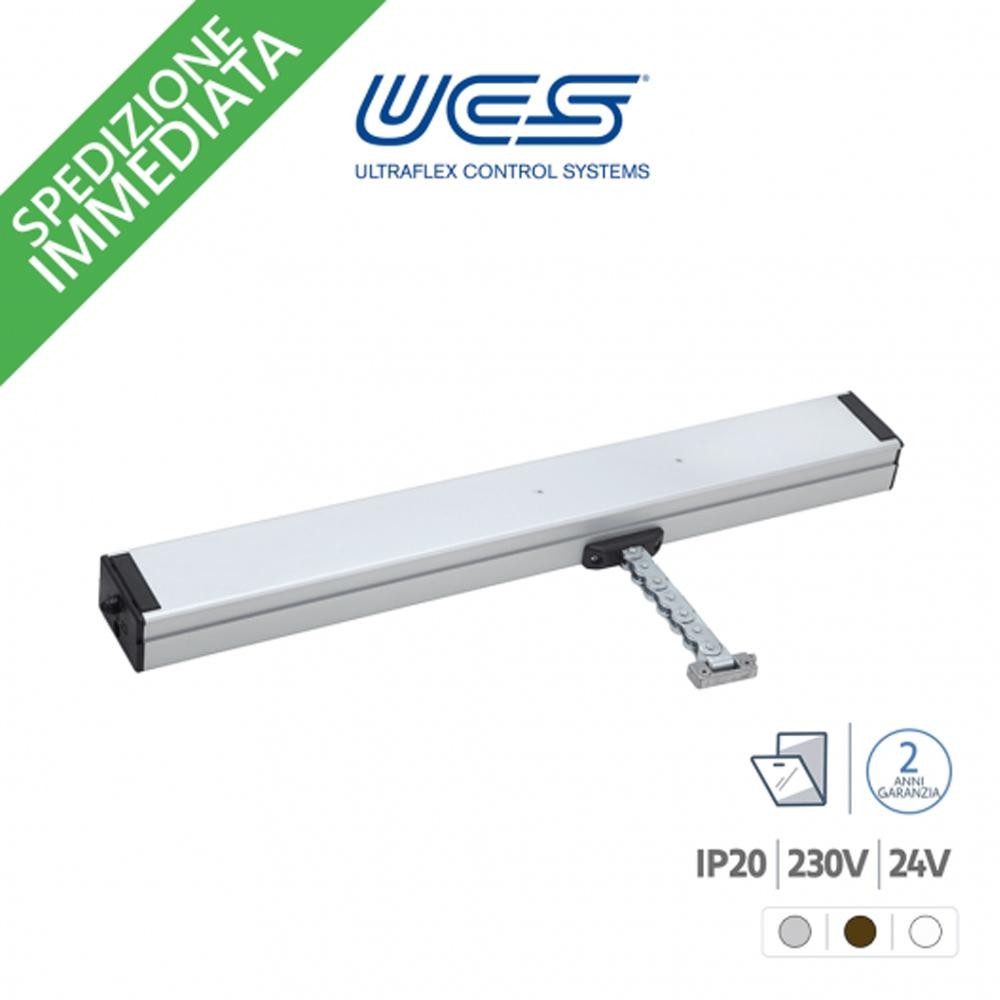

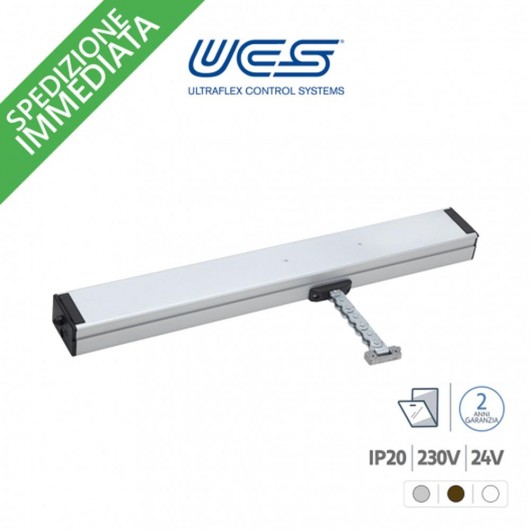

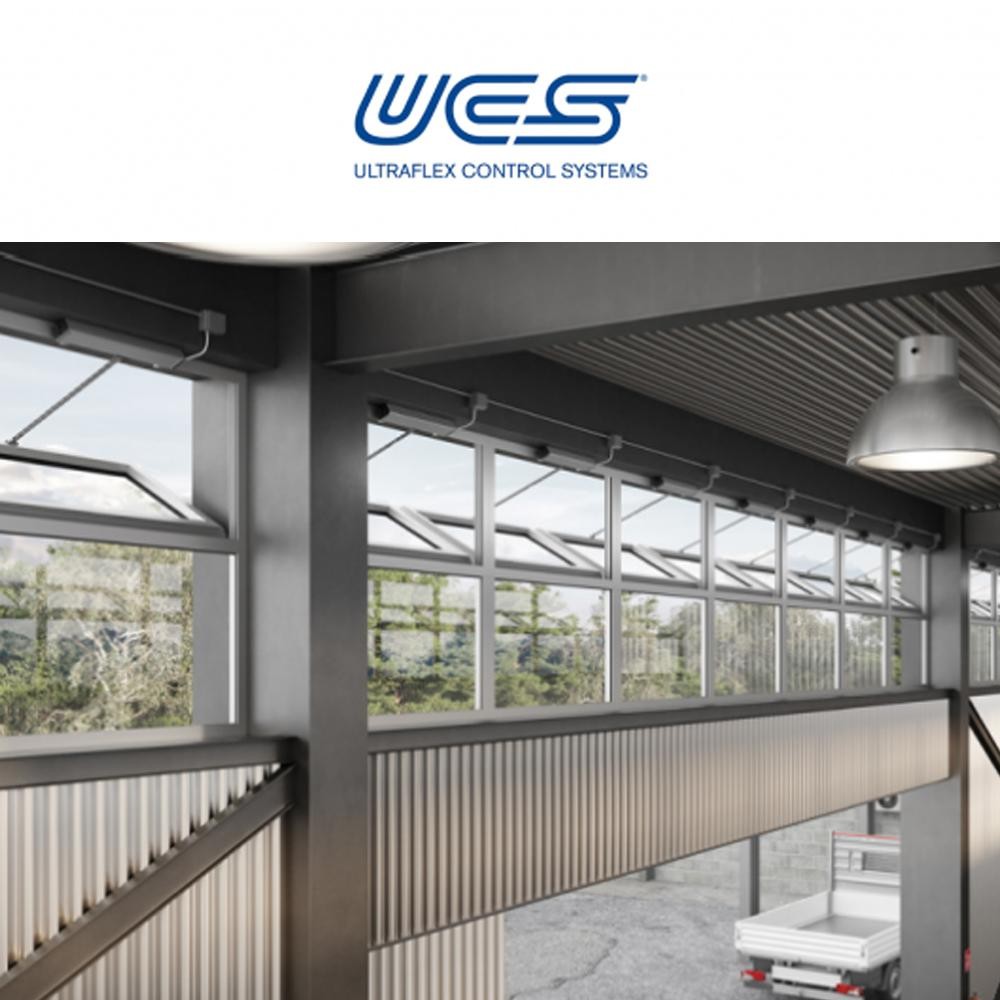

SUPERMASTER Ultraflex UCS attuatore a catena per finestre vasistas e a sporgere
SUPERMASTER Ultraflex UCS è un attuatore a catena elettrico progettato per motorizzare finestre pesanti, comprese quelle a vasistas, a sporgere e lucernari, permettendo ampie aperture senza ingombri all’interno del vano. L’attuatore offre una forza di spinta e trazione fino a 400 N grazie alla catena a doppia maglia, garantendo resistenza e affidabilità anche in applicazioni gravose. È disponibile con corse di 450, 600 e 800 mm per adattarsi a diverse dimensioni di serramenti. È proposto in due versioni di alimentazione: 230 Vca e 24 Vcc, per rispondere a differenti esigenze elettriche. L’involucro è realizzato in alluminio estruso, disponibile in finiture anodizzato argento, anodizzato testa di moro o verniciato bianco RAL 9010, assicurando durabilità e un’estetica curata. L’installazione risulta semplificata grazie alle slitte a coda di rondine con staffe scorrevoli. La versione a 24 Vcc è compatibile con sistemi di evacuazione fumo e calore (SHEV), in conformità alla norma europea EN 12101-2. Tra le funzionalità principali vi sono il collegamento in parallelo di più attuatori, la spia LED rossa per segnalare la posizione di chiusura del serramento e, nella versione a 24 Vcc, la possibilità di sincronizzazione tra più attuatori installati sullo stesso serramento. Il SUPERMASTER è ideale per l’automazione di finestre a vasistas, a sporgere, lucernari e serramenti con ante esterne o interne, risultando particolarmente indicato per la movimentazione di serramenti di grandi dimensioni e peso grazie alla sua elevata forza e alle ampie corse disponibili.

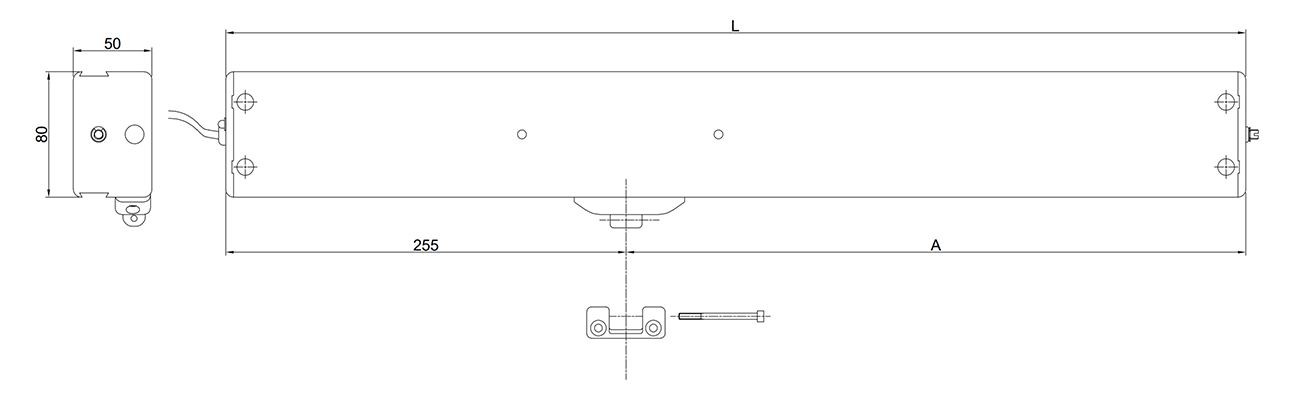

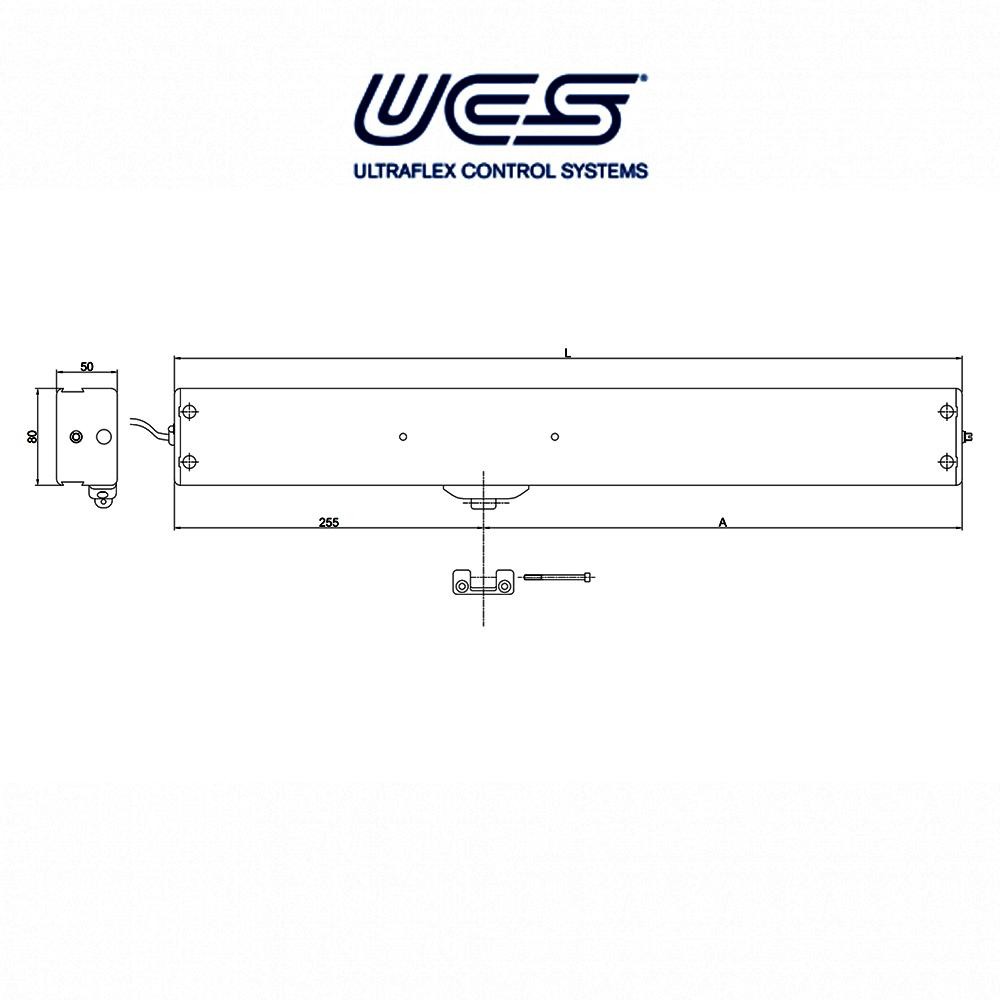

CORSA |
L |
A |
| 450 mm |
574 mm |
319 mm |
| 600 mm |
650 mm |
395 mm |
| 800 mm |
764 mm |
509 mm |
DATI TECNICI
MODELLO |
SUPERMASTER 230V |
FORZA SPINTA E TRAZIONE |
400 N |
CORSE DISPONIBILI |
450 - 600 - 800 mm |
TENSIONE ALIMENTAZIONE |
230 Vac |
ASSORBIMENTO CORRENTE |
0,80 A |
VELOCITÀ TRASLAZIONE A VUOTO |
23 mm/s |
GRADO PROTEZIONE |
IP 20 |
ALIMENTAZIONE PARALLELO |
Sì |
FUNZIONAMENTO SYNCRO |
No |
FINECORSA APERTURA / CHIUSURA |
Microinterruttori |
MODELLO |
SUPERMASTER 24V |
FORZA SPINTA E TRAZIONE |
400 N |
CORSE DISPONIBILI |
450 - 600 - 800 mm |
TENSIONE ALIMENTAZIONE |
24 Vdc |
ASSORBIMENTO CORRENTE |
2,00 A |
VELOCITÀ TRASLAZIONE A VUOTO |
20 mm/s |
GRADO PROTEZIONE |
IP 20 |
ALIMENTAZIONE PARALLELO |
Sì |
FUNZIONAMENTO SYNCRO |
No |
FINECORSA APERTURA / CHIUSURA |
Microinterruttori |
CARATTERISTICHE TECNICHE
- Forza di spinta e trazione fino a 400 N
- Corse disponibili di 450, 600 e 800 mm
- Alimentazione: 230 Vca o 24 Vcc, adattabile a diverse esigenze

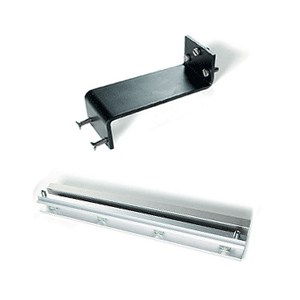

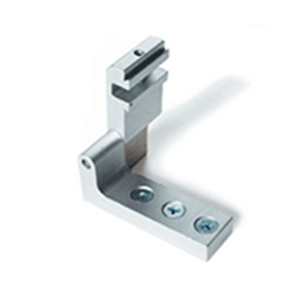

- Installazione semplificata con slitte a coda di rondine e staffe scorrevoli
- Compatibilità con sistemi SHEV (solo versione 24 Vcc) e possibilità di sincronizzazione tra più attuatori
BENEFICI
SUPERMASTER Ultraflex UCS garantisce affidabilità, forza e versatilità nell’automazione di finestre pesanti e lucernari, permettendo ampie aperture senza ingombri, installazione semplice e controllo sicuro grazie a LED di segnalazione e sincronizzazione tra attuatori:
- Garantisce affidabilità e durata: grazie alla catena a doppia maglia
- Permette l’apertura di serramenti pesanti: senza ingombri interni
- Offre versatilità di installazione: su finestre a vasistas, a sporgere, lucernari e serramenti complessi
- Migliora la sicurezza e il controllo del serramento: grazie a LED di segnalazione e sincronizzazione tra attuatori
