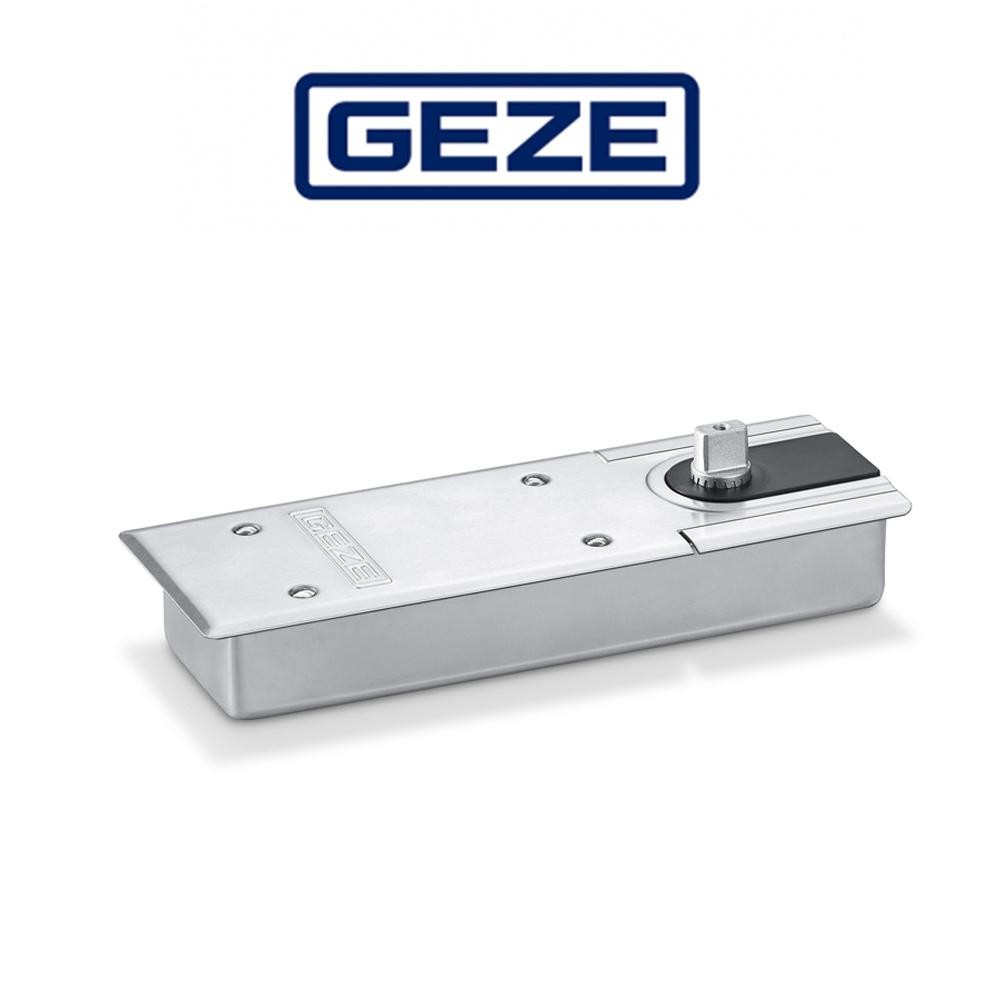

104028 Geze | Chiudiporta a pavimento TS 500/NV EN 1-4 con fermo a 90°
Il chiudiporta a pavimento TS 500/NV EN 1-4 con fermo a 90° di GEZE è un dispositivo progettato per l’installazione discreta su porte a battente e a vento, caratterizzato da dimensioni compatte di soli 42 mm. È adatto per porte con una larghezza dell’anta fino a 1.100 mm e un peso massimo di 150 kg. Il sistema dispone di un fermo meccanico a 90° che consente di mantenere la porta aperta in posizione stabile. La forza di chiusura è regolabile in continuo secondo la normativa EN 1-4, permettendo un adattamento preciso alle esigenze specifiche dell’applicazione. Il chiudiporta integra un ammortizzatore in apertura con freno fisso che protegge la porta da urti o aperture brusche, mentre la velocità di chiusura può essere regolata individualmente per garantire un movimento controllato e silenzioso. Il finecorsa idraulico accelera la porta negli ultimi gradi di chiusura, assicurando una chiusura completa e sicura. Progettato per porte con cerniera sia a destra che a sinistra, il TS 500/NV EN 1-4 di GEZE è dotato di una valvola di sicurezza che protegge il meccanismo da eventuali sovraccarichi, sia intenzionali che accidentali. Questo chiudiporta rappresenta una soluzione affidabile, durevole e versatile per applicazioni architettoniche che richiedono funzionalità elevate e un design discreto.

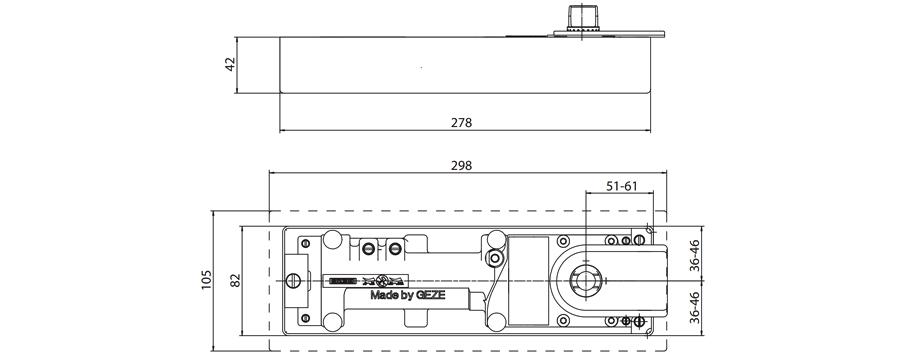

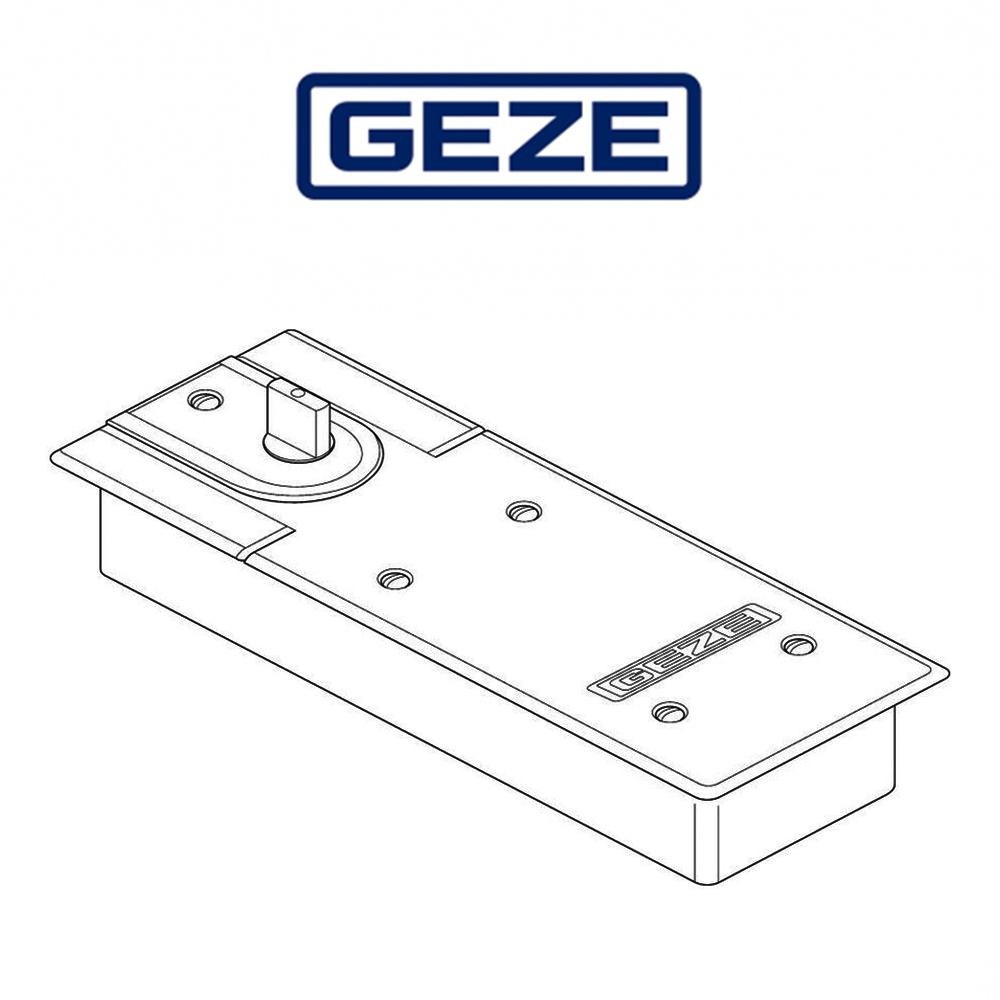

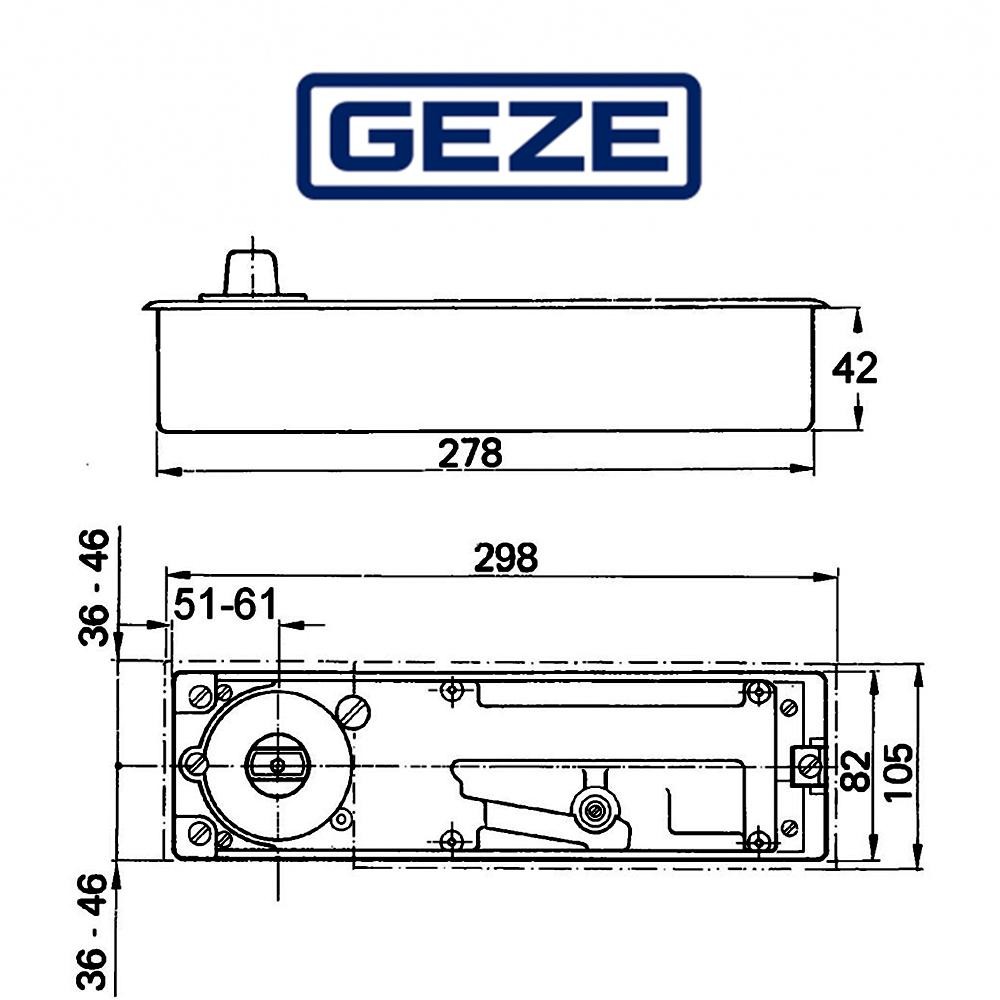

DISEGNO TECNICO
DATI TECNICI
MODELLO |
CHIUDIPORTA A PAVIMENTO TS 500/NV EN 1-4 CON FERMO A 90° GEZE | |||
UTILIZZO SU PORTA A VENTO/BATTENTE |
Porta battente, Porta a vento | |||
ANGOLO MAX. DI APERTURA |
170° | |||
FORZA DI CHIUSURA SEC EN 1154 |
EN 1-4 | |||
LARGHEZZA MAX DELL'ANTA |
1100 mm | |||
PESO DELL'ANTA MAX |
150 Kg |
DIREZIONE DIN |
A sinistra/destra |
CONFORMITÀ ALLE NORME |
EN 1154:1996 / A 1:2002 / AC:2006 |
LUNGHEZZA |
278 mm |
LARGHEZZA |
82 mm |
ALTEZZA |
42 mm |
CAMPO DI REGOLAZIONE BOX DI CEMENTO LUNGHEZZA |
10 mm |
CAMPO DI REGOLAZIONE BOX DI CEMENTO LARGHEZZA |
10 mm |
CAMPO DI REGOLAZIONE BOX DI CEMENTO ALTEZZA |
6 mm |
FORZA DI CHIUSURA REGOLABILE |
Si, senza soluzione di continuità |
VELOCITÀ DI CHIUSURA REGOLABILE |
Si |
COLPO FINALE REGOLABILE |
Si, tramite valvola |
RESISTENZA IN APERTURA INTEGRATA |
Fissaggio meccanico |
POSIZIONE REGOLAZIONE FORZA DI CHIUSURA |
In alto |
VALVOLA DI SICUREZZA CONTRO IL SOVRACCARICO |
Si |
VALVOLE TERMOSTABILIZZATE |
Si |
AZIONE DI CHIUSURA A PARTIRE DA |
170° |
CARATTERISTICHE TECNICHE
- Forza di chiusura regolabile EN 1–4: permette di adattare la potenza del chiudiporta in base alle dimensioni e al peso dell’anta
- Fermo meccanico a 90°: consente di mantenere la porta aperta in posizione stabile
- Ammortizzazione in apertura con freno fisso: protegge la porta e la struttura da aperture brusche o urti violenti
- Finecorsa idraulico integrato: accelera la chiusura negli ultimi gradi per garantire la completa chiusura della porta
- Compatibilità universale: installabile su porte a battente e a vento, con cerniera a destra o a sinistra
- Valvola di sicurezza integrata: protegge il sistema da sovraccarichi accidentali o intenzionali
BENEFICI
Il chiudiporta a pavimento TS 500/NV EN 1-4 di GEZE offre un’elevata praticità d’uso grazie alla sua installazione discreta, alle regolazioni personalizzabili di forza e velocità, garantendo al tempo stesso sicurezza, durata nel tempo e un movimento fluido e silenzioso della porta:
- Installazione discreta ed estetica: il montaggio a pavimento mantiene pulita la linea della porta senza elementi visibili
- Regolazione personalizzata: consente di adattare la velocità e la forza di chiusura alle specifiche esigenze d’uso
- Maggiore sicurezza e durata nel tempo: il sistema idraulico e la valvola di sicurezza riducono l’usura e prevengono danni
- Comfort d’uso ottimale: garantisce movimenti fluidi, silenziosi e controllati della porta in ogni fase di apertura e chiusura
