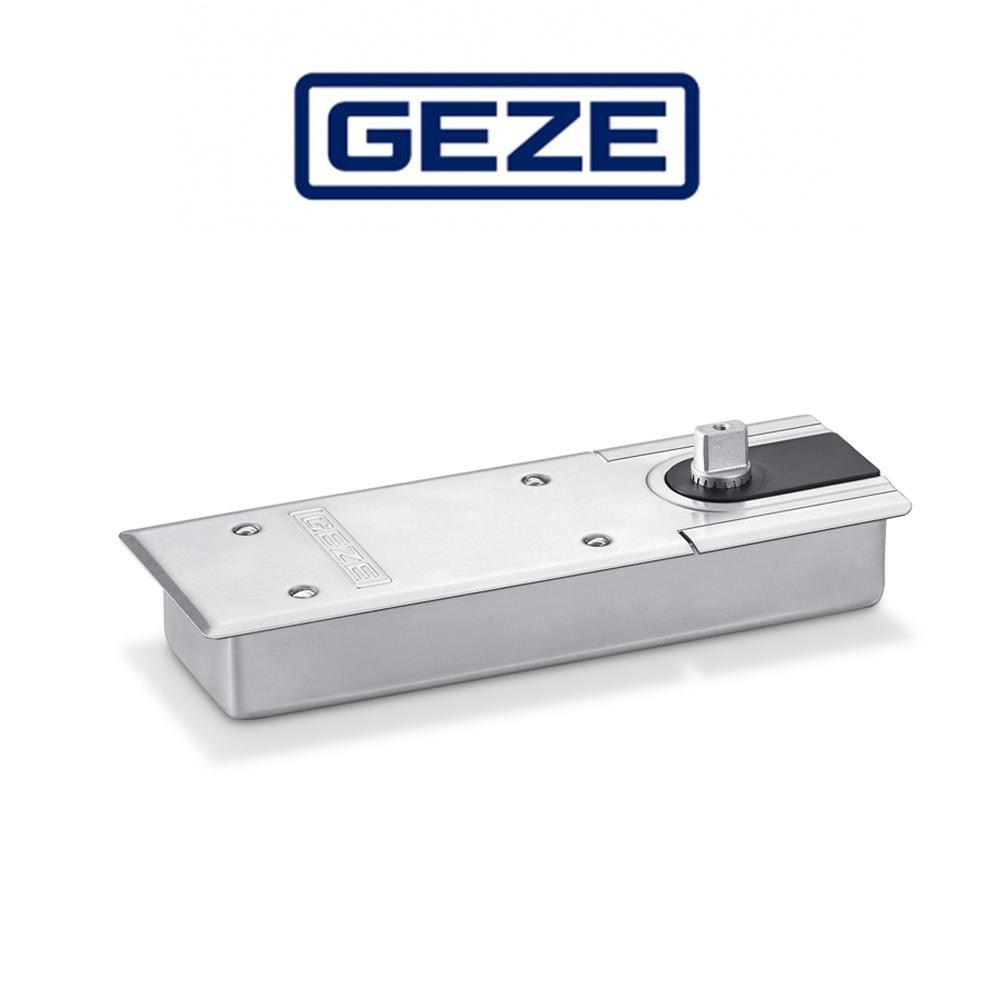

Geze Chiudiporta a pavimento TS 500/NV EN 1-4 con fermo a 105°
GEZE TS 500 NV con fermo a 105° è un chiudiporta a pavimento compatto e versatile, progettato per l’installazione a scomparsa, adatto a porte con larghezza fino a 1100 mm e peso fino a 150 kg. Il dispositivo offre una forza di chiusura regolabile in continuo da EN 1 a EN 4, permettendo un adattamento preciso alle esigenze della porta. Dispone di un fermo meccanico integrato che mantiene la porta aperta a circa 105°, con possibilità di inserimento o disinserimento secondo necessità. Le regolazioni idrauliche, facilmente accessibili dall’alto, includono la velocità di chiusura, il colpo finale per accelerare la porta prima della chiusura completa e un freno in apertura per smorzare aperture incontrollate. Grazie alle dimensioni ridotte di ingombro (42 mm di altezza), il TS 500 NV è ideale sia per nuove costruzioni che per ristrutturazioni e può essere utilizzato su porte a battente o pendolari, destre o sinistre. È possibile installare assi prolungati fino a +30 mm o +50 mm per compensare disallineamenti del pavimento. Il chiudiporta è certificato secondo la norma EN 1154 e, se impiegato su porte tagliafuoco o tagliafumo, deve rispettare le normative locali.
DISEGNO TECNICO
DATI TECNICI
MODELLO |
CHIUDIPORTA A PAVIMENTO TS 500/NV EN 1-4 CON FERMO A 105° GEZE | |||
UTILIZZO SU PORTA A VENTO/BATTENTE |
Porta battente, Porta a vento | |||
ANGOLO MAX. DI APERTURA |
170° | |||
FORZA DI CHIUSURA SEC EN 1154 |
EN 1-4 | |||
LARGHEZZA MAX DELL'ANTA |
1100 mm | |||
PESO DELL'ANTA MAX |
150 Kg |
DIREZIONE DIN |
A sinistra/destra |
CONFORMITÀ ALLE NORME |
EN 1154:1996 / A 1:2002 / AC:2006 |
LUNGHEZZA |
278 mm |
LARGHEZZA |
82 mm |
ALTEZZA |
42 mm |
CAMPO DI REGOLAZIONE BOX DI CEMENTO LUNGHEZZA |
10 mm |
CAMPO DI REGOLAZIONE BOX DI CEMENTO LARGHEZZA |
10 mm |
CAMPO DI REGOLAZIONE BOX DI CEMENTO ALTEZZA |
6 mm |
FORZA DI CHIUSURA REGOLABILE |
Si, senza soluzione di continuità |
VELOCITÀ DI CHIUSURA REGOLABILE |
Si |
COLPO FINALE REGOLABILE |
Si, tramite valvola |
RESISTENZA IN APERTURA INTEGRATA |
Fissaggio meccanico |
POSIZIONE REGOLAZIONE FORZA DI CHIUSURA |
In alto |
VALVOLA DI SICUREZZA CONTRO IL SOVRACCARICO |
Si |
VALVOLE TERMOSTABILIZZATE |
Si |
AZIONE DI CHIUSURA A PARTIRE DA |
170° |
CARATTERISTICHE TECNICHE
- Forza di chiusura regolabile in continuo da EN 1 a EN 4, per adattarsi a porte di larghezza fino a 1100 mm e peso fino a 150 kg
- Montaggio a pavimento, nascosto, con angolo massimo di apertura fino a circa 170°
- Regolazione idraulica della velocità di chiusura e del colpo finale (“latching action”) che accelera la porta poco prima della chiusura completa
- Ammortizzatore d’apertura integrato (“back‑check”) che frena l’apertura troppo energica della porta
- Funzioni regolabili dall’alto e anche dopo il montaggio (senza smontare il corpo), e compatibile per porte destra e sinistra senza modifica
BENEFICI
GEZE TS 500 NV garantisce elevata versatilità, comfort e sicurezza d’uso, integrandosi armoniosamente in ogni ambiente grazie al montaggio a pavimento nascosto e alla possibilità di regolare facilmente tutte le funzioni senza smontare il dispositivo:
- Elevata versatilità: grazie alla regolazione EN 1‑4 e alla compatibilità destro/sinistro, si può utilizzare su una ampia gamma di porte (peso, larghezza, modalità apertura)
- Estetica e integrazione: montaggio a pavimento nascosto, che consente un look pulito e senza meccanismi a vista, ideale per ambienti di design o ristrutturazioni
- Maggiore comfort e sicurezza d’uso: la regolazione della velocità e del colpo finale, insieme all’ammortizzatore d’apertura, garantiscono un movimento fluido della porta e la protezione da chiusure o aperture troppo brusche
- Facilità di installazione e regolazione: poter regolare tutte le funzioni dall’alto e in opera significa tempi di montaggio ridotti, minori interferenze durante la regolazione e meno lavori di manutenzione
