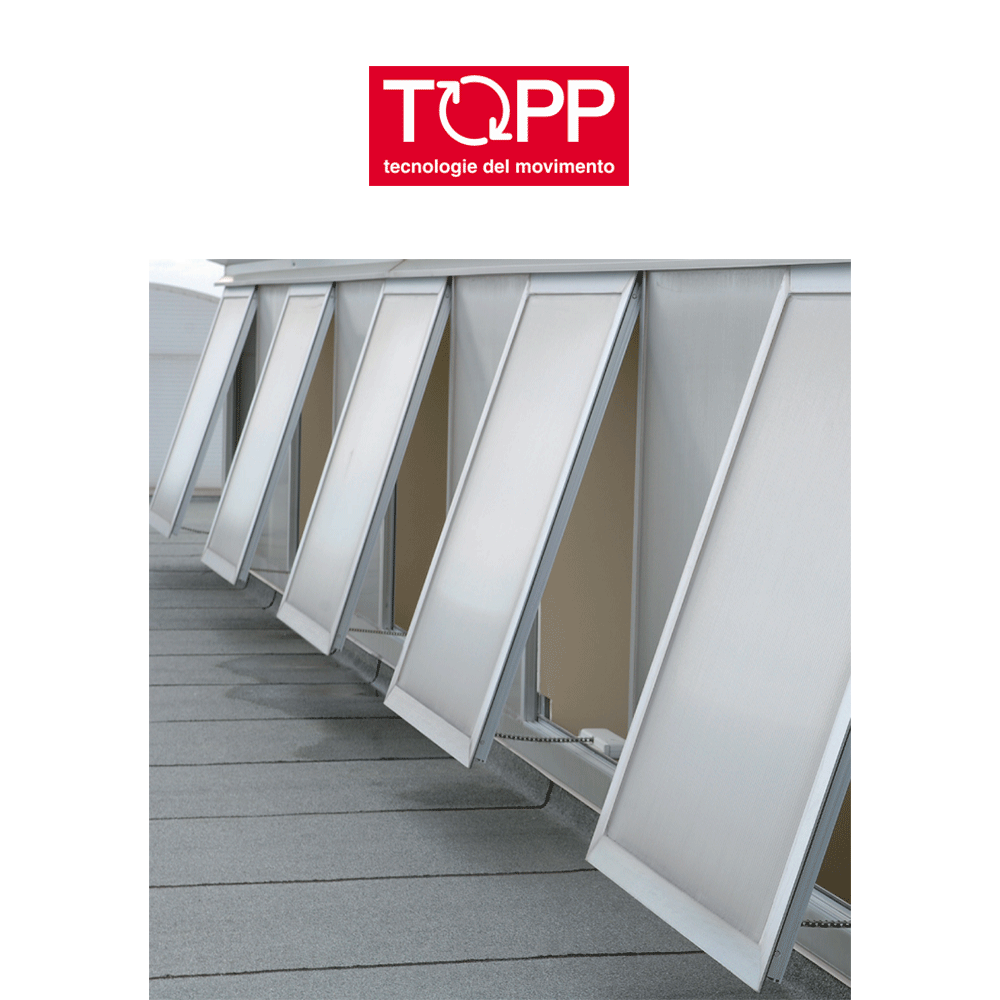

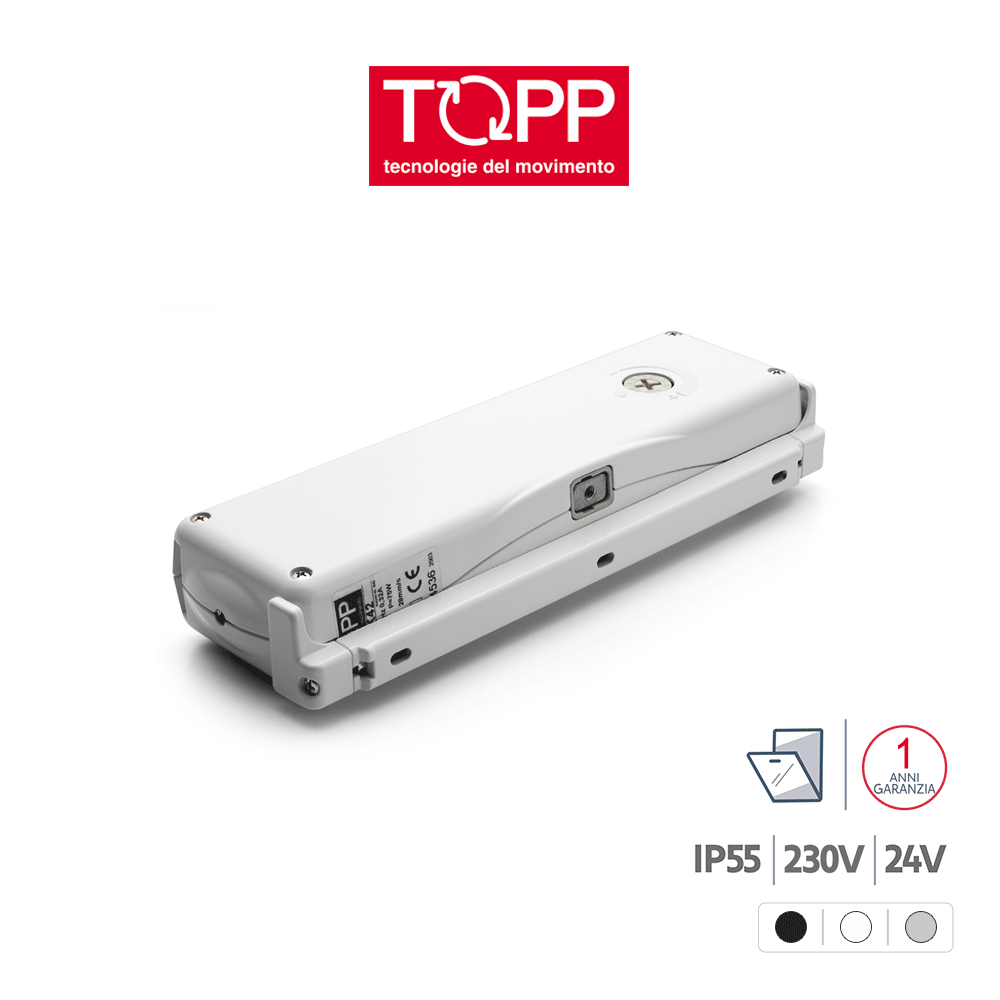

ACK4 Topp - Attuatore a catena per finestre vasistas e a sporgere

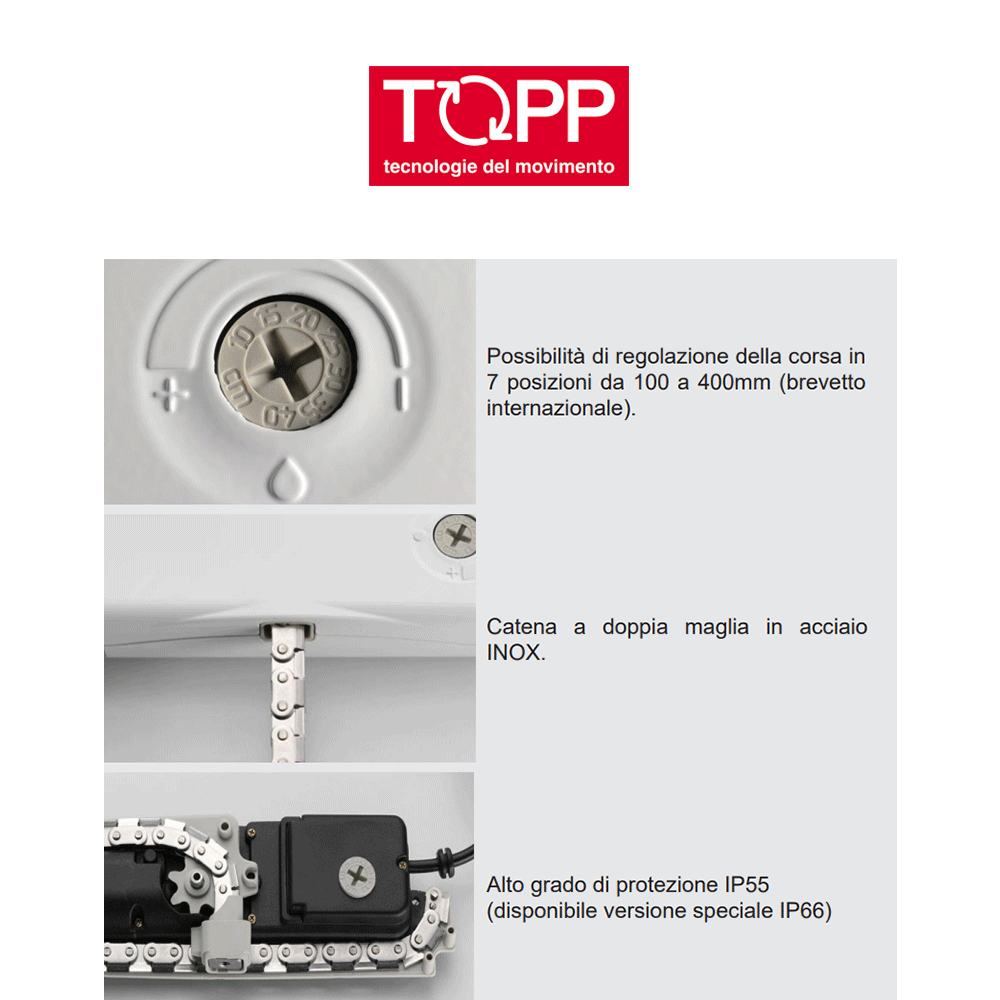

ACK4 è un attuatore elettrico a catena progettato per l'automazione di finestre a vasistas o a sporgere, ideale per applicazioni in ambito civile e industriale. Il dispositivo è dotato di una catena articolata a doppia maglia in acciaio inox, contenuta in un robusto involucro in alluminio pressofuso, verniciato a polveri epossidiche per garantire resistenza alla corrosione e durata nel tempo. Il motore è disponibile in due versioni di alimentazione: 230 V 50 Hz o, in alternativa, 24 V in corrente continua, per una maggiore flessibilità d'installazione. L’attuatore sviluppa una forza di spinta massima di 300 N e offre una corsa regolabile fino a 400 mm, impostabile in 7 posizioni predefinite (100, 150, 200, 250, 300, 350, 400 mm) mediante manopola di regolazione integrata. L’elettronica integrata è dotata di segnalatore acustico, che avvisa l’utente in caso di montaggio errato. Su richiesta, è disponibile anche la versione “S”, predisposta per il funzionamento sincronizzato di più attuatori montati su un unico infisso. Il grado di protezione IP55 assicura la tenuta contro polvere e getti d'acqua, rendendo il dispositivo adatto anche ad ambienti esterni o umidi. Il prodotto è conforme alle normative europee e marcato CE.

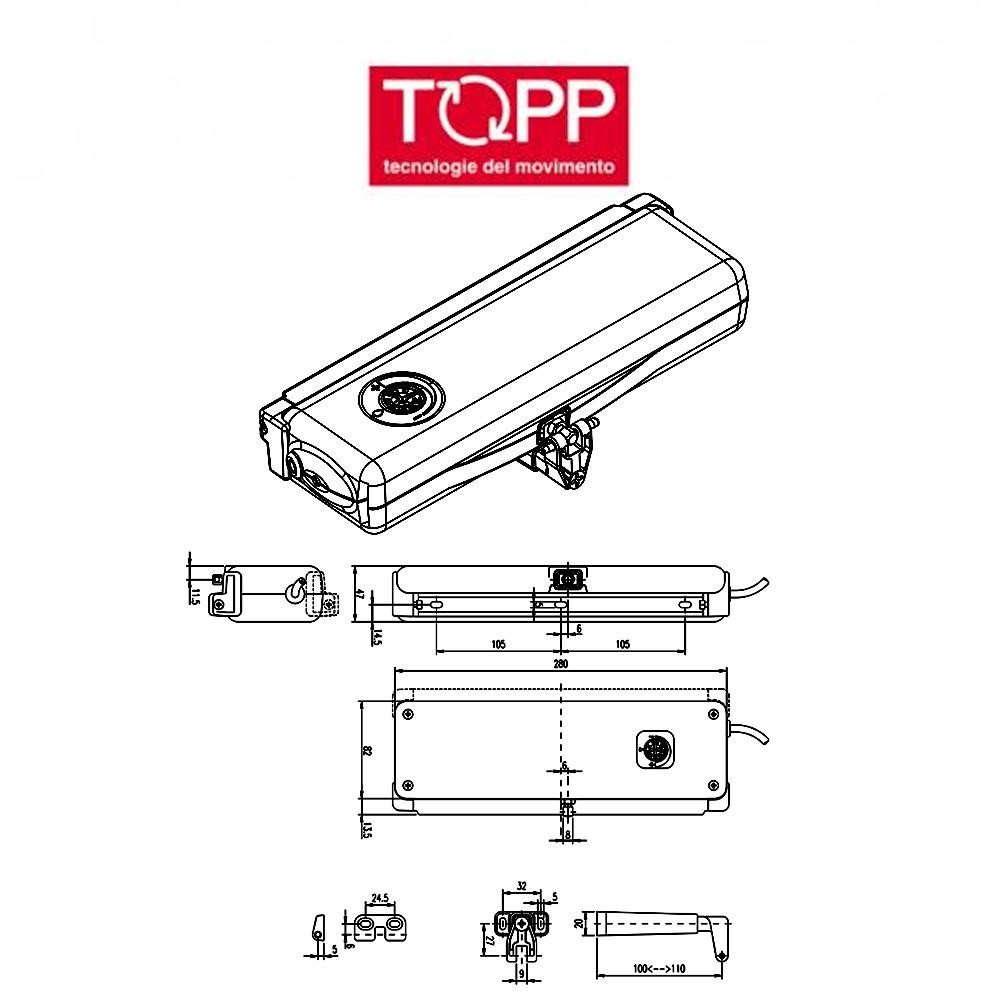

DISEGNO TECNICO
DATI TECNICI
MODELLO |
ACK4 230V |
FORZA SPINTA E TRAZIONE |
300 N |
CORSE SELEZIONABILI |
100 - 150 - 200 - 250 - 300 - 350 - 400 mm |
TENSIONE ALIMENTAZIONE |
230 V ~ 50 Hz |
ASSORBIMENTO CORRENTE |
0,32 A |
POTENZA ASSORBITA |
~ 75 W |
VELOCITÀ TRASLAZIONE A VUOTO |
27 mm/s |
DURATA CORSA A VUOTO |
15 sec |
TEMPERATURA FUNZIONAMENTO |
da -5 a +50 °C |
GRADO PROTEZIONE |
IP 55 |
ALIMENTAZIONE PARALLELO |
Sì |
FUNZIONAMENTO SYNCRO |
No |
FINECORSA APERTURA / CHIUSURA |
Elettrico tramite encoder |
CAVO ALIMENTAZIONE |
L. 1 m |
MODELLO |
ACK4 24V |
FORZA SPINTA E TRAZIONE |
300 N |
CORSE SELEZIONABILI |
100 - 150 - 200 - 250 - 300 - 350 - 400 mm |
TENSIONE ALIMENTAZIONE |
24 V |
ASSORBIMENTO CORRENTE |
1,35 A |
POTENZA ASSORBITA |
~ 32 W |
VELOCITÀ TRASLAZIONE A VUOTO |
17 mm/s |
DURATA CORSA A VUOTO |
23 sec |
TEMPERATURA FUNZIONAMENTO |
da -5 a +50 °C |
GRADO PROTEZIONE |
IP 55 |
ALIMENTAZIONE PARALLELO |
Sì |
FUNZIONAMENTO SYNCRO |
No |
FINECORSA APERTURA / CHIUSURA |
Elettrico tramite encoder |
CAVO ALIMENTAZIONE |
L. 1 m |
MODELLO |
ACK4 RWA |
TENSIONE DI ALIMENTAZIONE |
24V |
CARICO MASSIMO APPLICABILE IN SPINTA |
300 N |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
300 N |
CORSE |
100 - 150 - 200 - 250 - 300 - 350 - 400 mm |
ASSORBIMENTO |
1,35 A |
VELOCITÀ DI TRASLAZIONE A VUOTO |
17 mm/s |
DURATA DELLA CORSA A VUOTO |
23 sec |
DOPPIO ISOLAMENTO ELETTRICO |
si |
TIPO SERVIZIO |
S2 di 3 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 55 (Disponibile versione speciale IP66) |
REGOLAZIONE DELL’ATTACCO ALL’INFISSO |
10 mm |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
si |
COLLEGAMENTO E SINCRONIZZAZIONE DI 2 ACK4 SULLA STESSA FINESTRA |
con versione S |
CONTROLLO DI POSIZIONE DELLA CATENA |
si |
FINE CORSA |
encoder |
ELETTRONICA CON AVVISATORE ACUSTICO PER SEGNALAZIONE A UTENTE DI MONTAGGIO ERRATO |
si |
DIMENSIONI |
288 x 48 x 83 mm |
PESO |
1,9 kg |
CARATTERISTICHE TECNICHE
Forza di spinta: 300 N Corsa regolabile: fino a 400 mm in 7 posizioni (100 – 400 mm) Alimentazione: 230 V AC 50 Hz oppure 24 V DC Catena: doppia maglia in acciaio inox Involucro: alluminio pressofuso verniciato a polveri epossidiche Grado di protezione: IP55 (protetto contro polvere e getti d'acqua)
BENEFICI
ACK4 garantisce massima versatilità d’installazione, sicurezza operativa grazie al segnalatore acustico integrato, elevata durabilità grazie ai materiali resistenti agli agenti atmosferici, e la possibilità di sincronizzare più attuatori per l’automazione di serramenti di grandi dimensioni:
- Versatilità d’installazione:corsa regolabile per adattarsi a diverse tipologie di finestre
- Affidabilità e sicurezza: segnalatore acustico integrato per montaggi errati
- Durabilità nel tempo: materiali resistenti alla corrosione e agli agenti atmosferici
- Espandibilità: versione "S" disponibile per sincronizzazione di più attuatori su un solo serramento

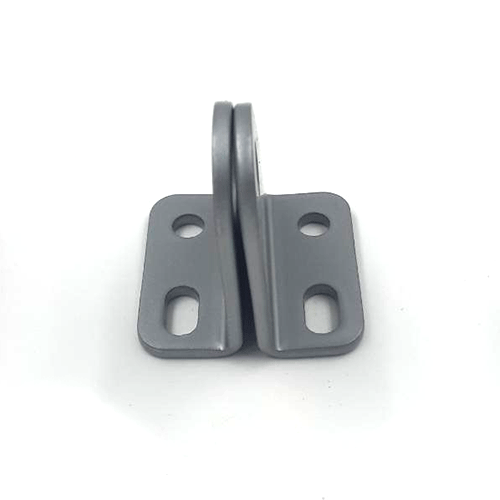

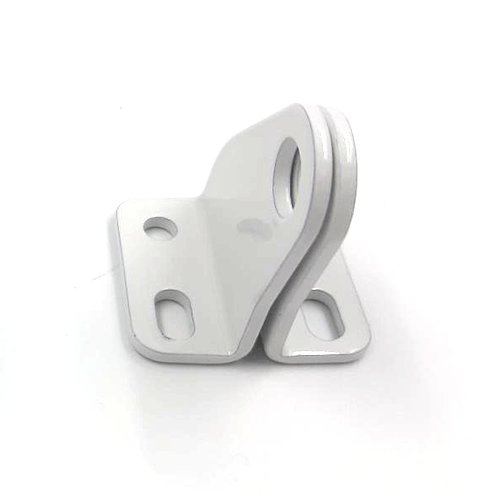

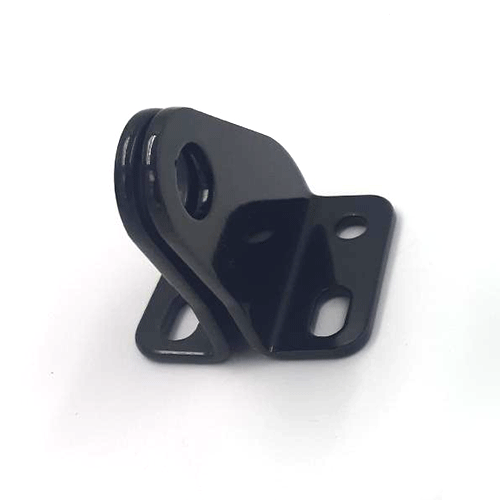

COLORI DISPONIBILI
3A19901
Nero
3A19902
Bianco
3A19903
Grigio
3A19951
Nero
3A19952
Bianco
3A19953
Grigio
3A11#000003993
Nero
3A11#000003992
Bianco
3A11#000004017
Grigio
DOTAZIONE
