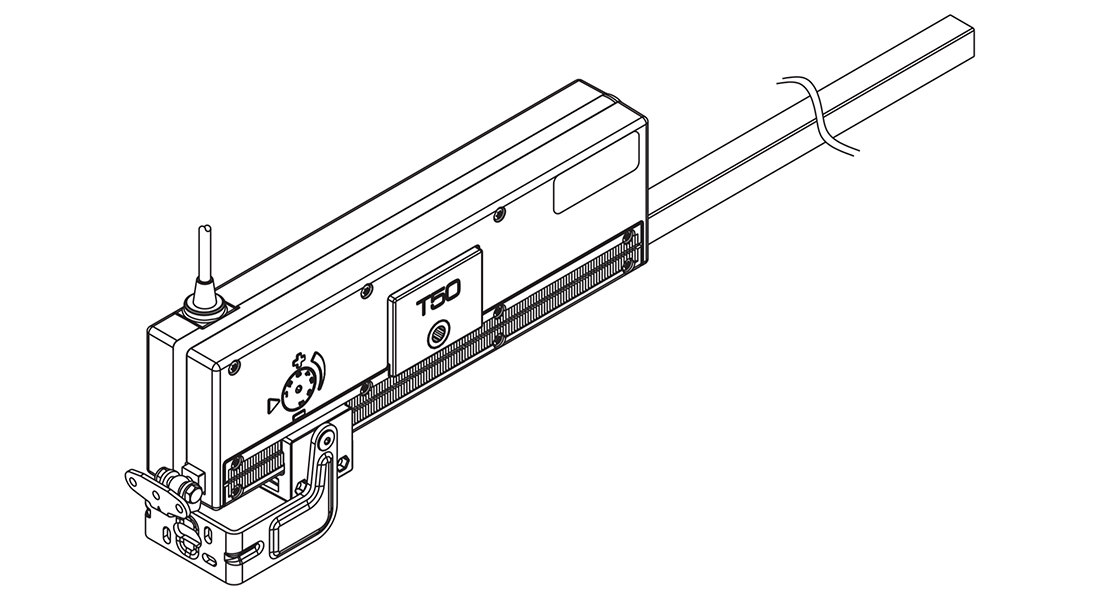

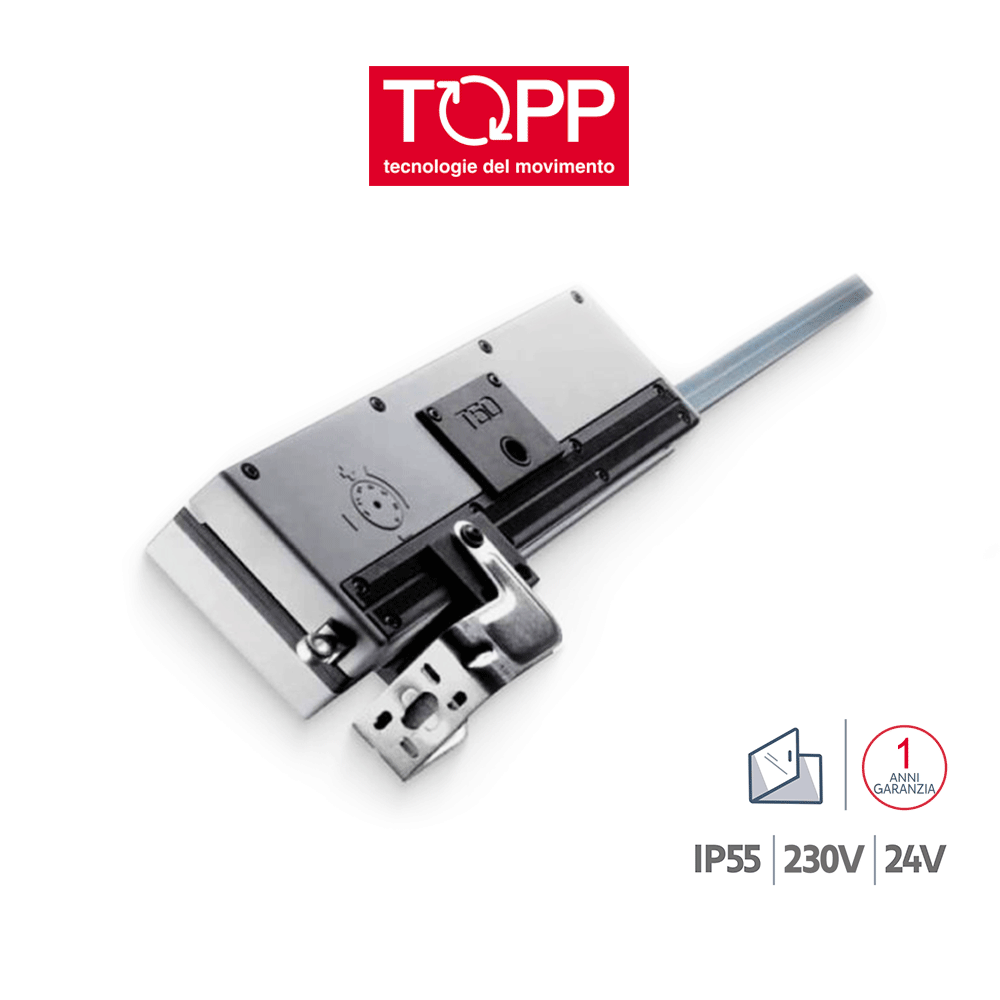

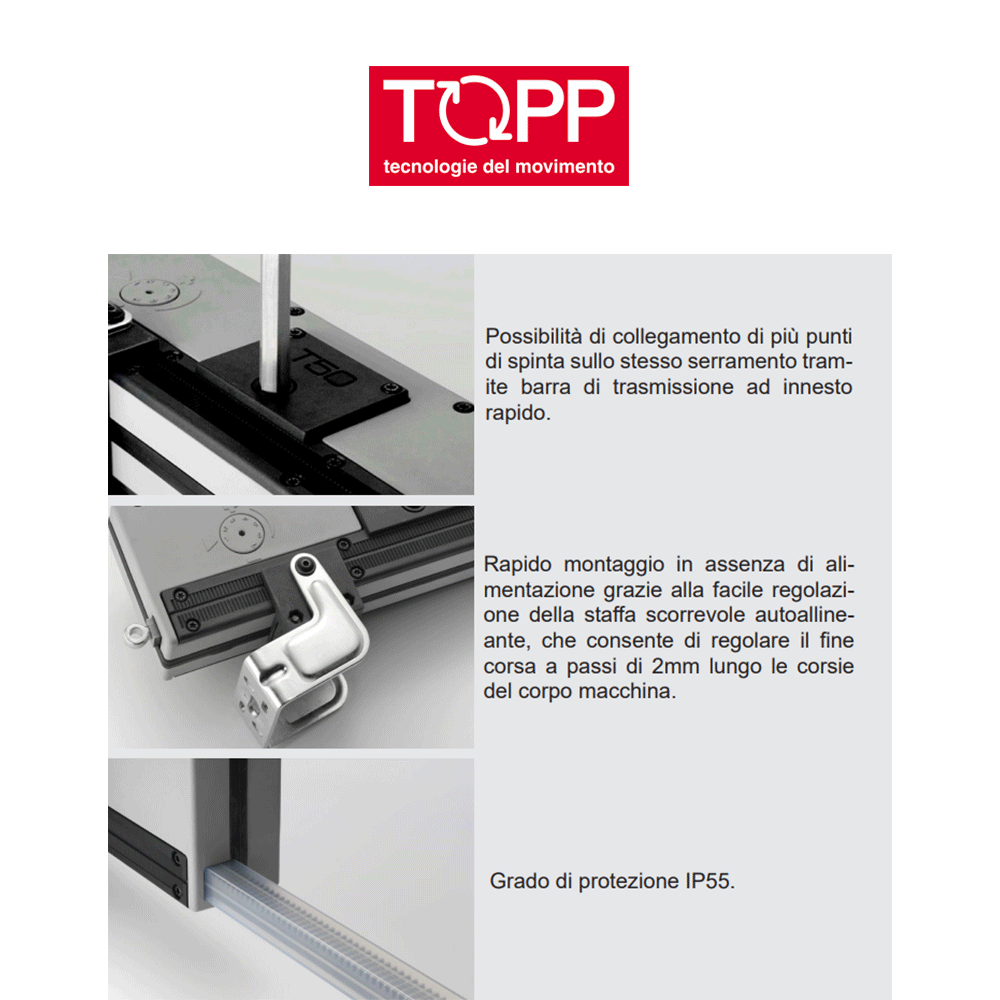

T50 Topp - Attuatore a cremagliera per lucernari e cupole

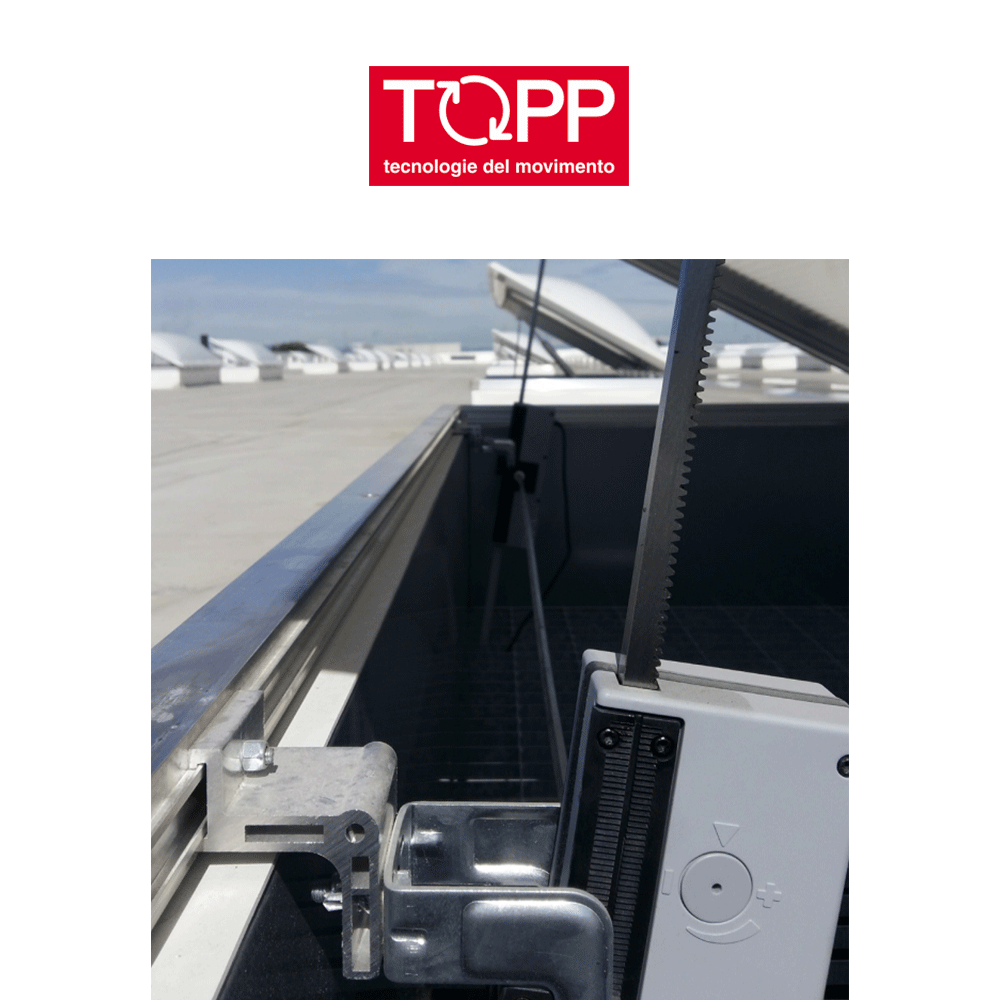

T50 è un attuatore lineare elettrico a cremagliera progettato per l’apertura a sporgere di serramenti, con forza di spinta massima pari a 500 N. È dotato di movimento basculante autoallineante e fornito completo di supporti e accessori per l’installazione. La corsa è regolabile fino a un massimo di 1000 mm ± 20 mm, con possibilità di regolazione ogni circa 50 mm tramite manopola. Il funzionamento è disponibile sia a 230 V~ 50 Hz che a 24 V c.c. È predisposto per il collegamento meccanico con barra di collegamento tra più punti di spinta. Su richiesta è disponibile la versione S, idonea per la sincronizzazione elettronica di più attuatori su un unico serramento. L’attuatore è adatto per installazioni su finestre a sporgere o lucernari. Struttura compatta e robusta, adatta a un utilizzo continuativo in ambito civile o industriale. Apparecchio conforme alla marcatura CE.

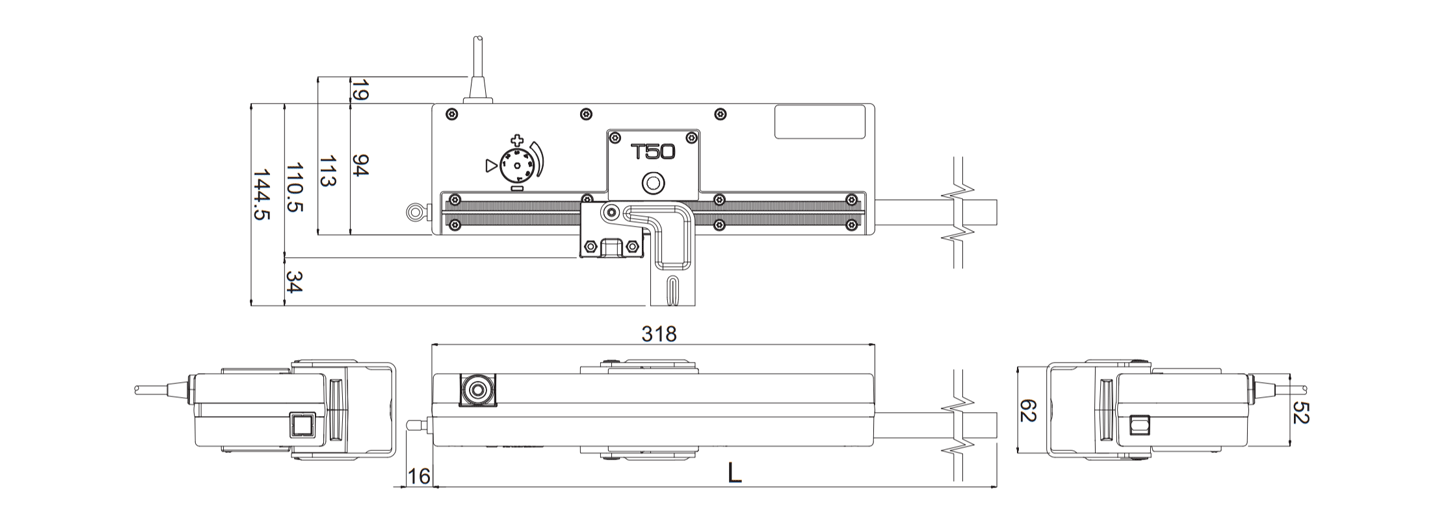

DISEGNO TECNICO
DATI TECNICI
MODELLO |
T50 230V |
TENSIONE DI ALIMENTAZIONE |
230V ~ 50Hz |
CARICO MASSIMO APPLICABILE IN SPINTA |
500 N |
CARICO MASSIMO 2 PUNTI DI SPINTA |
500 N |
DISTANZA FRA 2 PUNTI DI SPINTA |
Max 2,4 m |
CORSE DISPONIBILI ( T50 mod. 320) |
150 - 200 - 250 - 320 mm |
CORSE DISPONIBILI ( T50 mod. 500) |
150 - 200 - 250 -320 - 400 - 450 - 500 mm |
CORSE DISPONIBILI ( T50 mod. 750) |
180 - 280 - 370 - 470 - 560 - 650 - 750 mm |
CORSE DISPONIBILI ( T50 mod. 1000 ) |
Programmabile su richiesta |
ASSORBIMENTO |
0,3 A |
VELOCITÀ TRASLAZIONE A VUOTO |
18 mm/s |
DURATA DELLA CORSA A VUOTO |
Calcolare come corsa diviso velocità di traslazione a vuoto |
DOPPIO ISOLAMENTO ELETTRICO |
Si |
TIPO SERVIZIO |
S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
Da -5°C a +50°C |
GRADO DI PROTEZIONE |
IP 55 |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
Si |
FINE CORSA |
Encoder |
MODELLO |
T50 24V |
TENSIONE DI ALIMENTAZIONE |
24V c.c |
CARICO MASSIMO APPLICABILE IN SPINTA |
500 N |
CARICO MASSIMO 2 PUNTI DI SPINTA |
500 N |
ASSORBIMENTO CORRENTE |
1,40 A |
DISTANZA FRA 2 PUNTI DI SPINTA |
Max 2,4 m |
CORSE DISPONIBILI ( T50 mod. 320) |
150 - 200 - 250 - 320 mm |
CORSE DISPONIBILI ( T50 mod. 500) |
150 - 200 - 250 -320 - 400 - 450 - 500 mm |
CORSE DISPONIBILI ( T50 mod. 750) |
180 - 280 - 370 - 470 - 560 - 650 - 750 mm |
CORSE DISPONIBILI ( T50 mod. 1000 ) |
Programmabile su richiesta |
ASSORBIMENTO |
1,4 A |
VELOCITÀ TRASLAZIONE A VUOTO |
10 mm/s |
DURATA DELLA CORSA A VUOTO |
Calcolare come corsa diviso velocità di traslazione a vuoto |
DOPPIO ISOLAMENTO ELETTRICO |
- |
TIPO SERVIZIO |
S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
Da -5°C a +50°C |
GRADO DI PROTEZIONE |
IP 55 |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
Si |
FINE CORSA |
Encoder |
CARATTERISTICHE TECNICHE
Forza di spinta massima di 500 N Corsa regolabile fino a 1000 mm ± 20 mm, con passo di regolazione ogni 50 mm Movimento basculante auto allineante a cremagliera Versione S disponibile per sincronizzazione elettronica e funzionamento simultaneo di più attuatoriBENEFICI
T50 garantisce facilità di installazione, movimento fluido grazie all’auto allineamento, versatilità di alimentazione e sincronizzazione, oltre ad alta affidabilità certificata CE:
- Facilità di installazione e regolazione della corsa: adattandosi a diverse esigenze di apertura
- Movimento auto allineante: che garantisce un funzionamento fluido e senza intoppi
- Elevata versatilità: grazie alle opzioni di alimentazione e sincronizzazionegrazie alle opzioni di alimentazione e sincronizzazione
- Affidabilità e durata nel tempo: con conformità alle normative CE
CORSE DISPONIBILI
3C20001 - 3C20003
320 mm
3C20002 - 3C20004
500 mm
3C20013 - 3C20014
500 mm
3C22004 - 3C20008
1000 mm

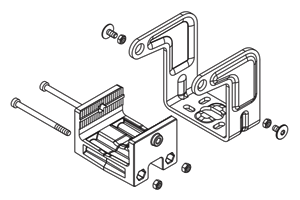

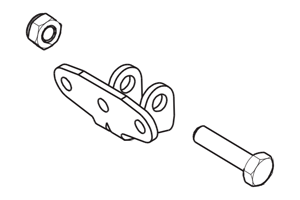

DOTAZIONE
