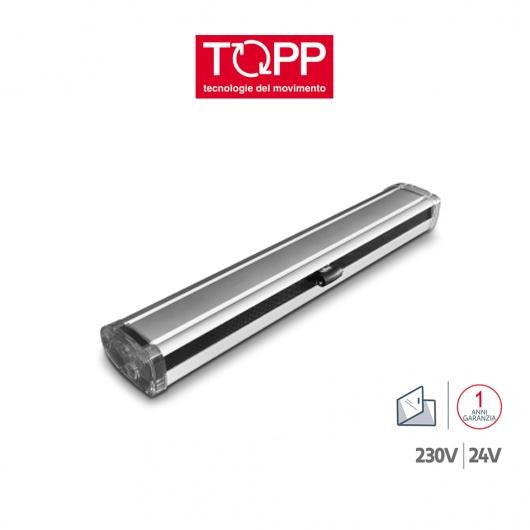

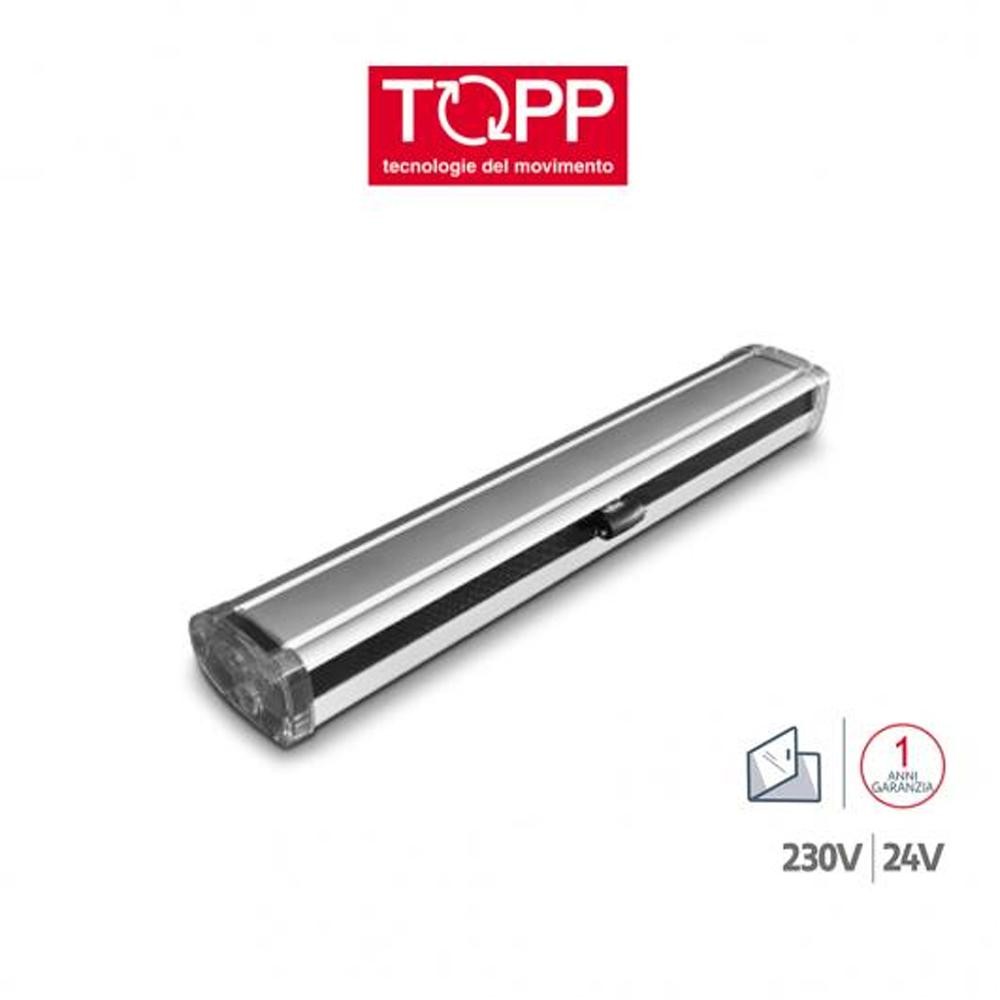

C15 Topp - Attuatore elettrico a catena per finestre vasistas e lucernari

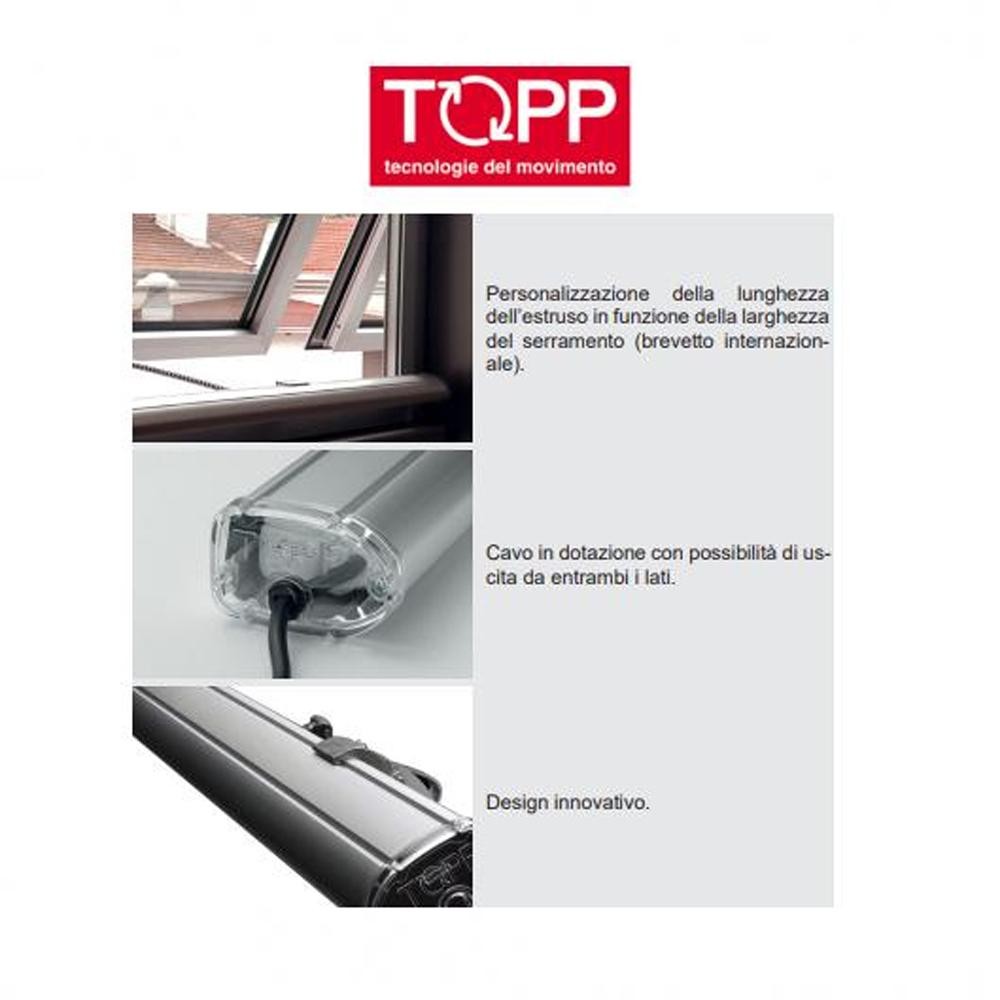

Attuatore elettrico Topp modello C130 con catena articolata a doppia maglia, progettato per l’apertura di finestre a sporgere. È contenuto in un profilo in alluminio anodizzato, disponibile in lunghezze personalizzabili da 600 a 1200 mm. L’attuatore ha una corsa di 360 mm e può funzionare sia a 230V AC 50Hz che a 24V DC, a seconda della versione scelta. È in grado di esercitare una forza massima di 300 N. Il sistema è dotato di un attacco rapido per facilitare il montaggio sull’infisso e viene fornito completo di staffe e accessori di installazione.

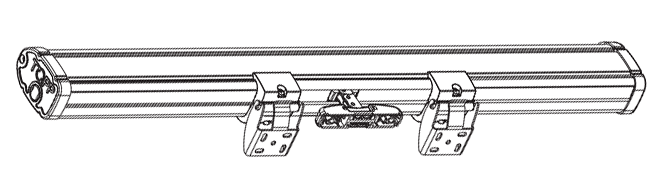

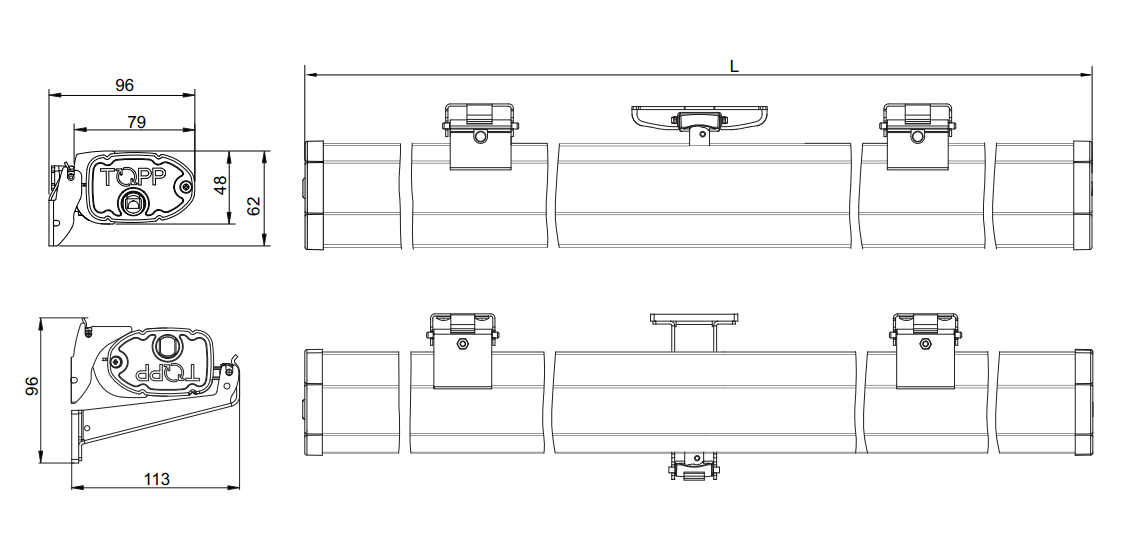

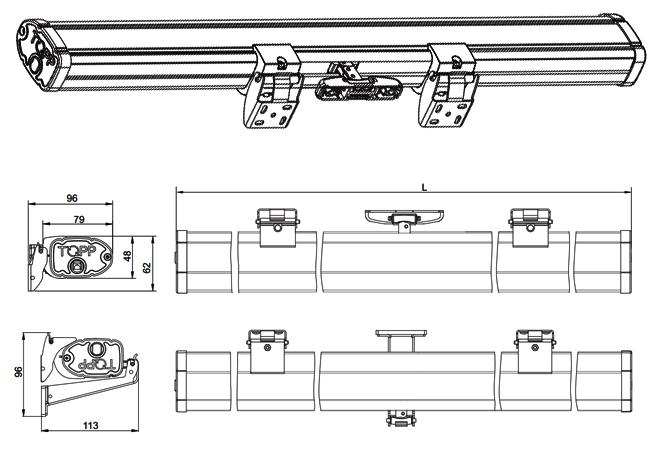

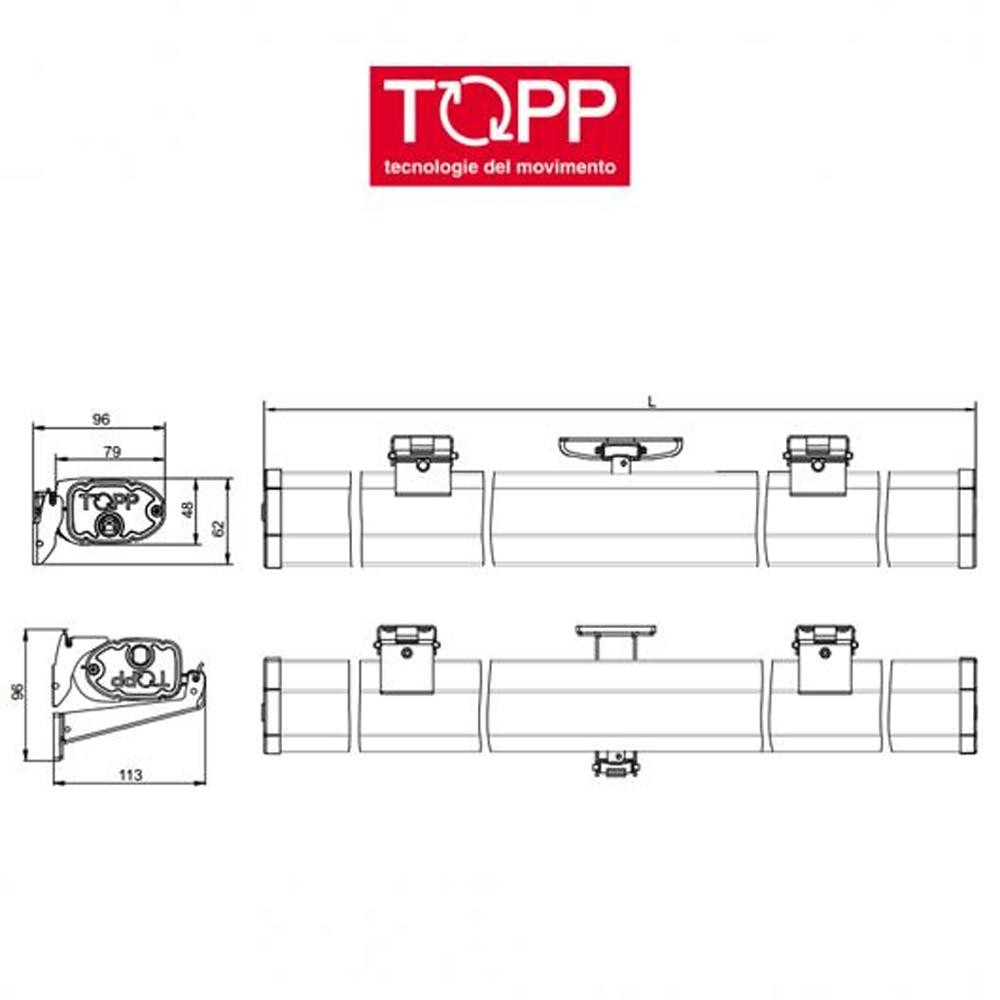

DISEGNO TECNICO
DATI TECNICI
MODELLO |
C130 230V |
TENSIONE DI ALIMENTAZIONE |
230V ~ 50Hz |
CARICO MASSIMO APPLICABILE IN SPINTA |
300 N |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
200 N |
CORSA |
360 mm |
ASSORBIMENTO |
0,12 A |
VELOCITÀ DI TRASLAZIONE A VUOTO |
8 mm/s |
DURATA DELLA CORSA A VUOTO C130 |
46 s |
DOPPIO ISOLAMENTO ELETTRICO |
si |
TIPO SERVIZIO |
S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 30 |
REGOLAZIONE DELL’ATTACCO ALL’INFISSO |
non necessaria |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
si |
FINE CORSA |
Elettronico in apertura, ad assorbimento amperometrico in chiusura |
MODELLO |
C130 24V |
TENSIONE DI ALIMENTAZIONE |
min 21V ~ max 28V c.c. |
CARICO MASSIMO APPLICABILE IN SPINTA |
300 N |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
200 N |
CORSA |
360 mm |
ASSORBIMENTO |
0,43 A |
VELOCITÀ DI TRASLAZIONE A VUOTO |
7,5 mm/s |
DURATA DELLA CORSA A VUOTO C130 |
48 s |
DOPPIO ISOLAMENTO ELETTRICO |
- |
TIPO SERVIZIO |
S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 30 |
REGOLAZIONE DELL’ATTACCO ALL’INFISSO |
non necessaria |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
si |
FINE CORSA |
Elettronico in apertura, ad assorbimento amperometrico in chiusura |
CARATTERISTICHE TECNICHE
- Forza di spinta e trazione: 300 N in spinta e 200 N in trazione, adatto per movimentare finestre a sporgere o a vasistas
- Corsa utile: 360 mm, ideale per garantire un’ampia apertura del serramento
- Grado di protezione e condizioni ambientali
- Velocità e assorbimento
- Alimentazione elettrica
LUNGHEZZE
Lunghezza da 600 mm a 900 mm
Attuatore a catena C130 230V 3A6#000005752
Lunghezza da 910 mm a 1200 mm
Attuatore a catena C130 230V 3A6#000005753
Lunghezza da 600 mm a 900 mm
Attuatore a catena C130 24V 3A6#000005596
Lunghezza da 910 mm a 1200 mm
Attuatore a catena C130 24V 3A6#000005597
DOTAZIONE
