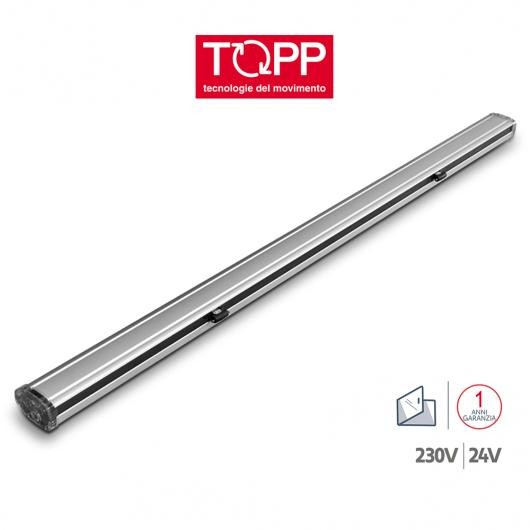

C15 Topp - Attuatore elettrico a catena per finestre vasistas e lucernari
C240 è un attuatore elettrico a doppia catena articolata a doppia maglia, progettato per l'automazione di finestre a sporgere. Il dispositivo è contenuto in un profilo elegante in alluminio estruso, con lunghezze personalizzabili da 1200 mm fino a 4000 mm. È disponibile in due versioni di alimentazione: 230 V~ 50 Hz oppure 24 V c.c., e garantisce una forza di spinta massima di 400 N, con una corsa utile di 360 mm. Il C240 è completo di supporto e accessori per l'installazione ed è dotato di sistema di aggancio rapido all’infisso, che ne facilita il montaggio. L’attuatore è conforme alle direttive CE e rispetta gli standard di sicurezza e affidabilità richiesti per applicazioni civili e industriali.

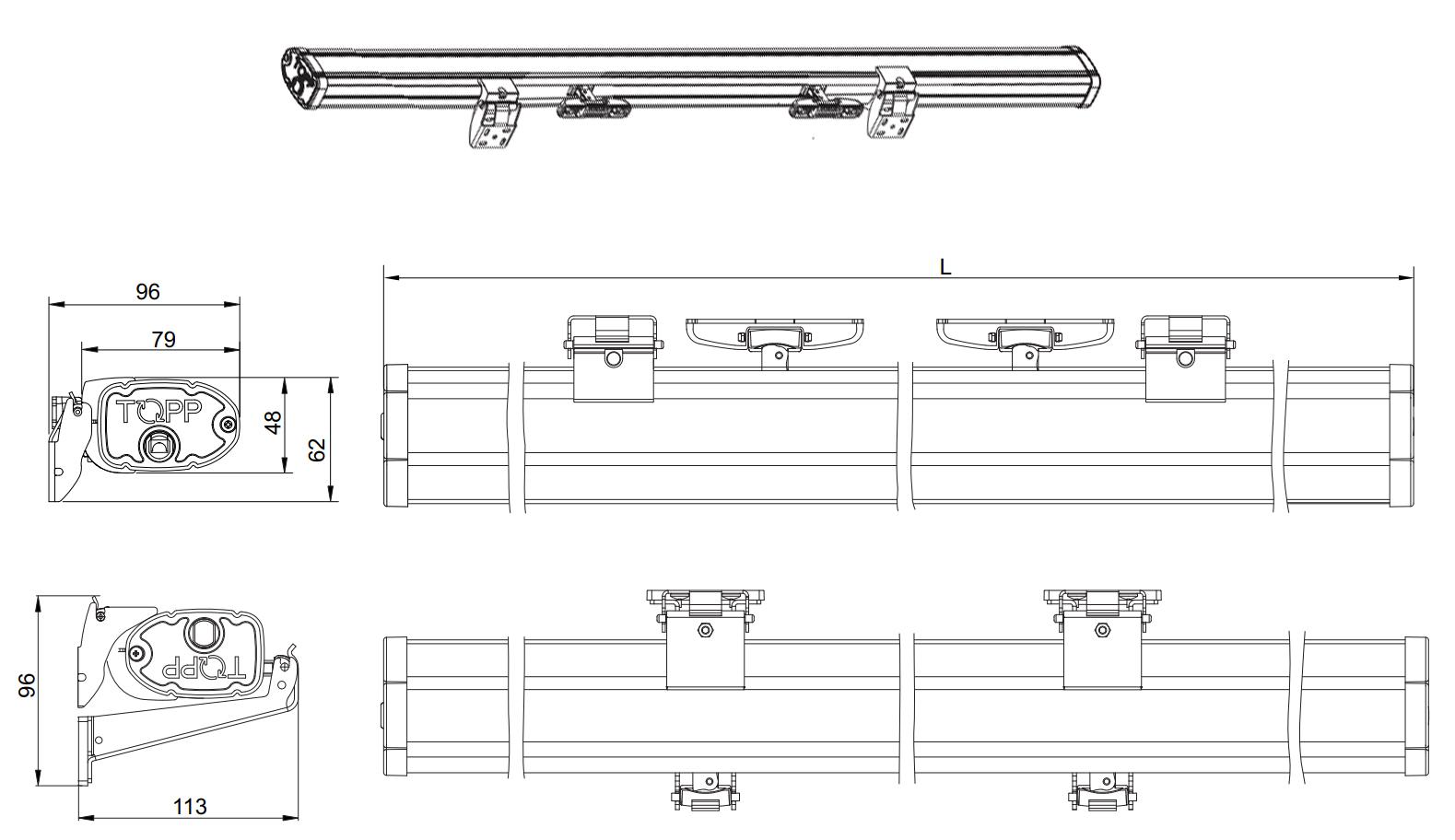

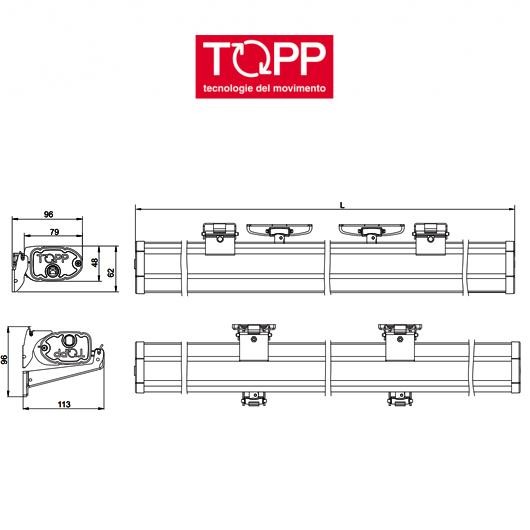

DISEGNO TECNICO
DATI TECNICI
| C240 230V | C240 24V | |
|---|---|---|
| TENSIONE DI ALIMENTAZIONE | 230 V ~ 50 Hz | Min 21V - max 28V c.c. |
| CARICO MASSIMO APPLICABILE IN SPINTA | 400 N | 400 N |
| CARICO MASSIMO APPLICABILE IN TRAZIONE | 300 N | 300 N |
| CORSA | 360 mm | 360 mm |
| ASSORBIMENTO | 0.22 A | 0.75 A |
| VELOCITÀ DI TRASLAZIONE A VUOTO | 8 mm/s | 7,5 mm/s |
| DURATA DELLA CORSA A VUOTO | 46 s | 48 s |
| DOPPIO ISOLAMENTO ELETTRICO | Si | - |
| TIPO SERVIZIO | S2 di 4 min | S2 di 4 min |
| TEMPERATURA DI FUNZIONAMENTO | Da - 5°C a + 50°C | Da - 5°C a + 50°C |
| GRADO DI PROTEZIONE | IP 30 | IP 30 |
| REGOLAZIONE DELL'ATTACCO ALL'INFISSO | Non necessaria | Non necessaria |
| COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI | Si | Si |
| FINE CORSA | FINE CORSA | DC - RGE 11 - 24V |
| ANTENNA | Elettronico in apertura, ad assorbimento amperometrico in chiusura | Elettronico in apertura, ad assorbimento amperometrico in chiusura |
CARATTERISTICHE TECNICHE
- Tipo di attuatore: doppia catena articolata a doppia maglia
- Forza di spinta: 400 N
- Corsa massima: 360 mm
- Tensione di alimentazione: 230 V~ 50 Hz oppure 24 V c.c.

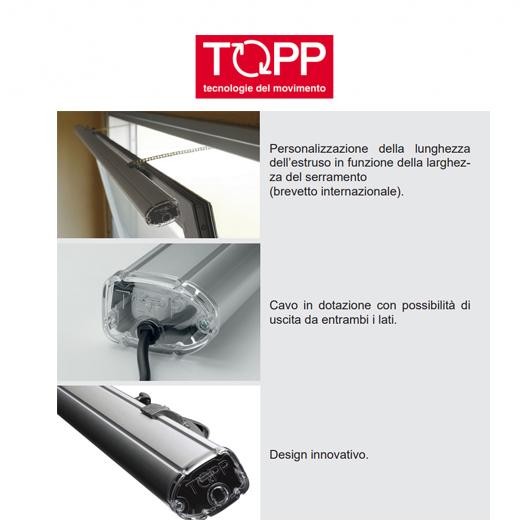

- Struttura: corpo in alluminio estruso, lunghezza personalizzabile (da 1200 a 4000 mm)
- Montaggio: sistema di aggancio rapido all’infisso, completo di supporti e accessori
BENEFICI
L’attuatore C240 offre un’elevata affidabilità e versatilità d’uso, unendo installazione rapida, design elegante, compatibilità con diverse alimentazioni e conformità alle normative CE, rendendolo la soluzione ideale per l’automazione di finestre in contesti sia residenziali che professionali:
- Installazione rapida e semplice: grazie al sistema di aggancio rapido
- Alta versatilità: con possibilità di scelta tra due tensioni di alimentazione
- Design elegante e compatto: ideale per applicazioni architettoniche visibili
- Affidabilità e sicurezza:garantite dalla marcatura CE e dalla qualità costruttiva
LUNGHEZZE
Attuatore a catena C130 230V 3A6#000005752
Attuatore a catena C130 24V 3A6#000005596
Attuatore a catena C130 230V 3A6#000005753
Attuatore a catena C130 24V 3A6#000005597
Attuatore a doppia catena C240 230 V
Attuatore a doppia catena C240 24 V
Attuatore a doppia catena C240 230 V
Attuatore a doppia catena C240 24 V
Attuatore a doppia catena C240 230 V
Attuatore a doppia catena C240 24 V
Attuatore a doppia catena C240 230 V
Attuatore a doppia catena C240 24 V
Attuatore a doppia catena C240 230 V
Attuatore a doppia catena C240 24 V
DOTAZIONE
Ulteriori informazioni
| Codice EAN | No |
|---|
