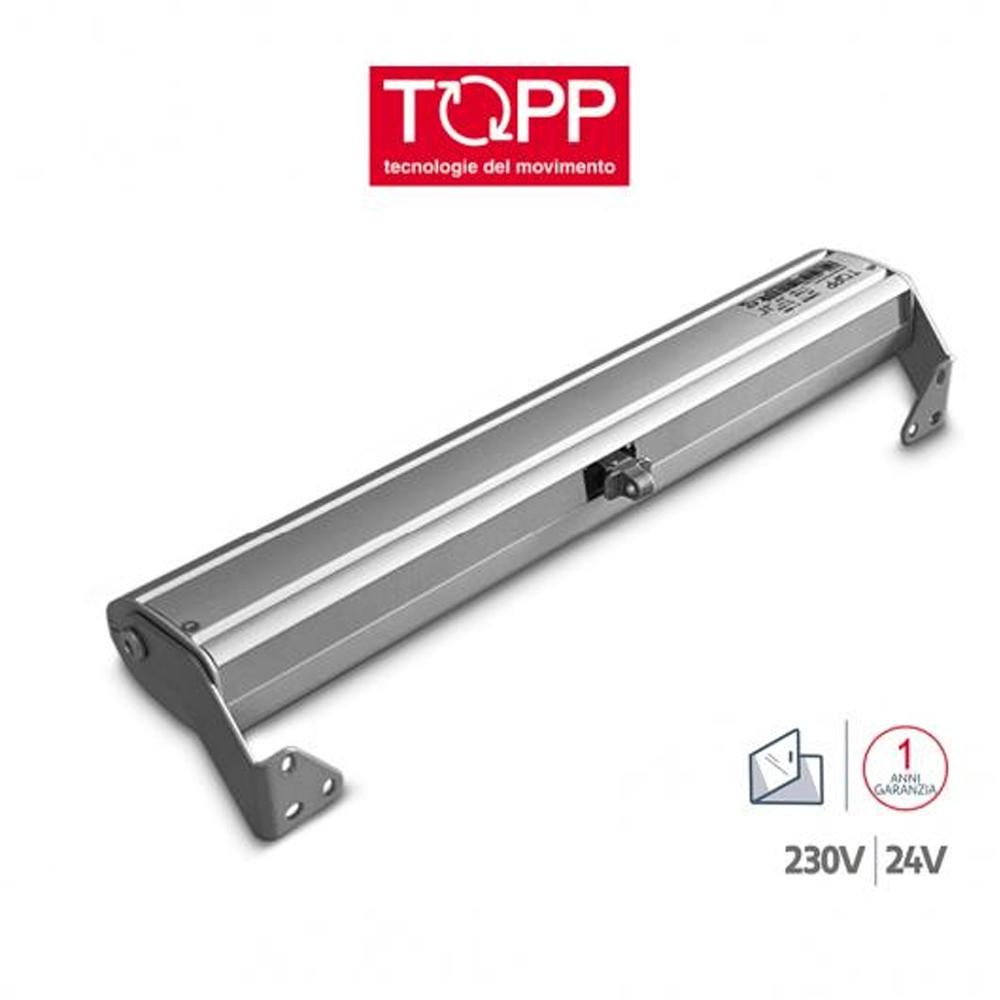

C160 Topp - Attuatore elettrico a catena per finestre vasistas e lucernari
Attuatore a catena Topp C160 è un attuatore elettrico versatile e affidabile, progettato per l'automazione di finestre con apertura a sporgere o vasistas, è dotato di una catena articolata a doppia maglia che garantisce solidità e precisione nel movimento. Il dispositivo consente la scelta della corsa tra tre lunghezze: 360 mm, 600 mm e 1000 mm, permettendo così di adattarsi facilmente a diverse esigenze architettoniche, incluse finestre a battente fino a 1 metro di apertura. Grazie al suo carico massimo applicabile di 300N, l’attuatore Topp C160 è adatto anche per finestre di grandi dimensioni, mantenendo allo stesso tempo un design elegante e compatto, ideale per applicazioni in cui l’estetica è importante. Completo di supporti e accessori per l’installazione, è marcato CE e garantisce un’installazione sicura e conforme alle normative. La larghezza ridotta del corpo macchina ne facilita l'inserimento anche in spazi limitati. Topp C160 rappresenta la soluzione ideale per chi cerca un attuatore efficiente, discreto e adattabile a più configurazioni di apertura.

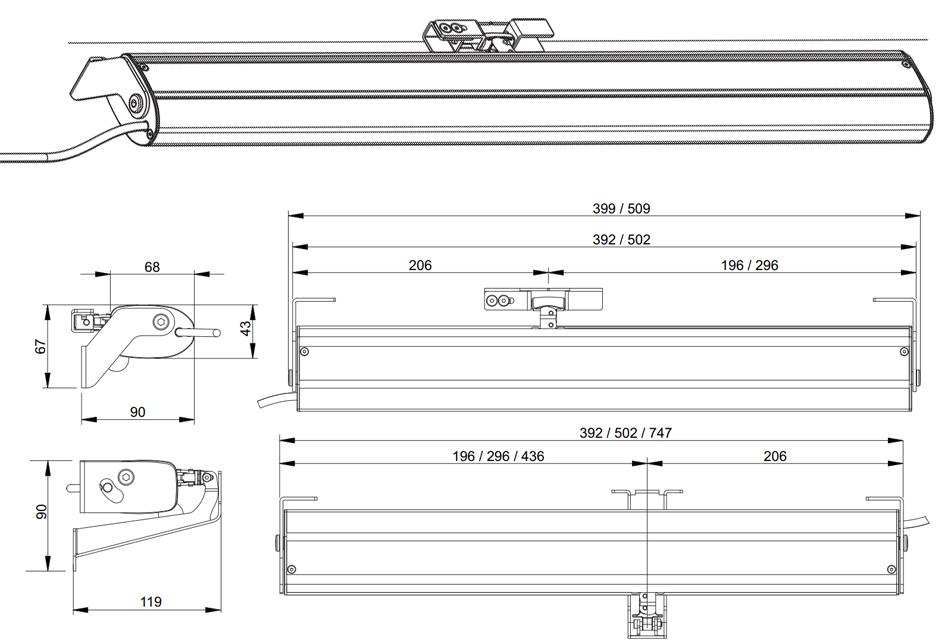

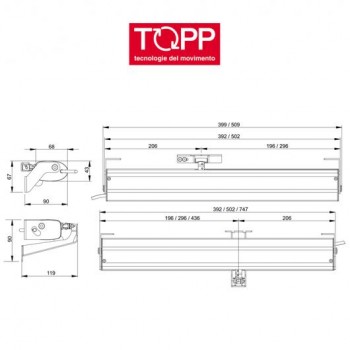

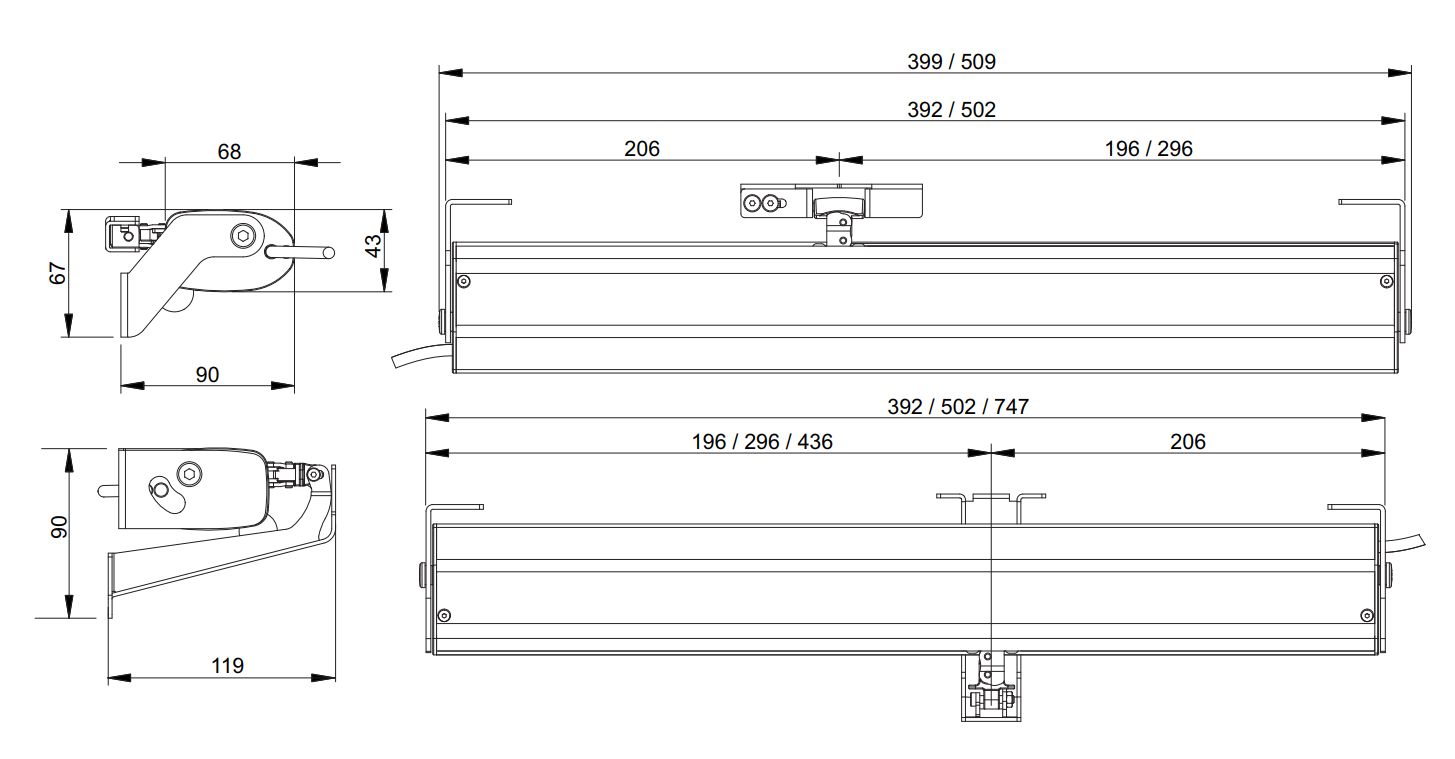

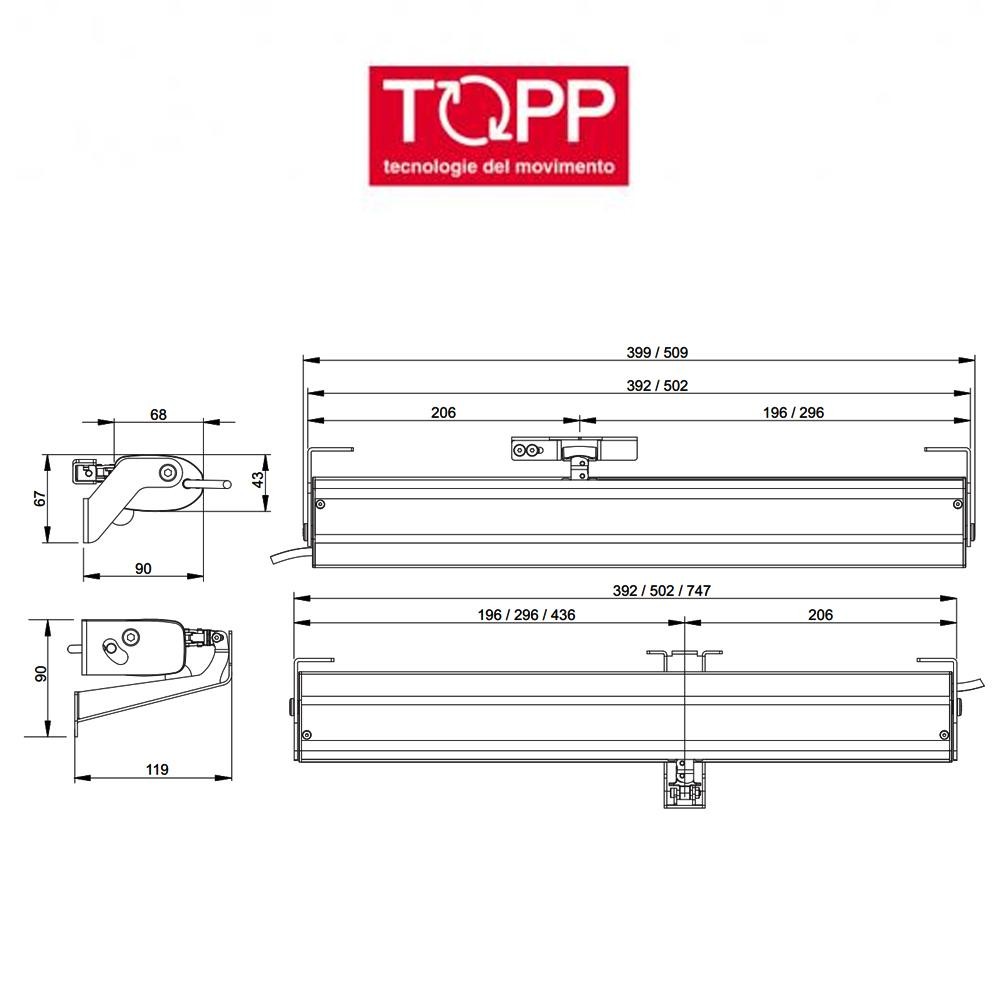

DISEGNO TECNICO
DATI TECNICI
MODELLO |
C160 corsa 360 mm C160 corsa1000 mm | C160 corsa 600 mm | C160 corsa1000 mm |
TENSIONE DI ALIMENTAZIONE |
- | 230V ~ 50Hz | - |
CARICO MASSIMO APPLICABILE IN SPINTA |
300 N | 250 N | 50 N |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
200 N | 200 N | 200 N |
CORSA APPLICAZIONE SPORGERE |
360 mm | 600 mm | 1000 mm |
CORSA APPLICAZIONE VASISTAS |
322 mm | 562 mm | 962 mm |
ASSORBIMENTO |
0,12 A | 0,14 A | 0,14 A |
VELOCITÀ DI TRASLAZIONE A VUOTO |
10.3 mm/s | 8 mm/s | 8 mm/s |
DURATA DELLA CORSA A VUOTO |
60 s | 60 s | 75 s |
TIPO SERVIZIO |
S2 di 4 min | S2 di 4 min | S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C | - 5°C + 50°C | - 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 30 | IP 30 | IP 30 |
POSSIBILITÀ DI DOPPIO PUNTO SPINTA SU STESSA FINESTRA |
si | si | si |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
si | si | si |
SORMONTO DA 0 A 50MM CON APPRENDIMENTO AUTOMATICO |
si | si | si |
DIMENSIONI |
811 x 43 x 55 mm | 811 x 43 x 55 mm | 811 x 43 x 55 mm |
MODELLO |
C160 RWA corsa 360 mm | C160 RWA corsa 600 mm | C160 RWA corsa 1000 mm |
TENSIONE DI ALIMENTAZIONE |
24V | 24V | 24V |
CARICO MASSIMO APPLICABILE IN SPINTA |
300 N | 250 N | 50 N |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
200 N | 200 N | 200 N |
CORSA A APPLICAZIONE SPORGERE |
360 mm | 600 mm | 1000 mm |
CORSA APPLICAZIONE VASISTAS |
322 mm | 562 mm | 962 mm |
ASSORBIMENTO |
0,43 A | 0,60 A | 0,60 A |
VELOCITÀ DI TRASLAZIONE A VUOTO |
7,5 mm/s | 10 mm/s | 10 mm/s |
DURATA DELLA CORSA A VUOTO |
48 s | 60 s | 100 s |
TIPO SERVIZIO |
S2 di 4 min | S2 di 4 min | S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C | - 5°C + 50°C | - 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 30 | IP 30 | IP 30 |
POSSIBILITÀ DI DOPPIO PUNTO SPINTA SU STESSA FINESTRA |
si | si | si |
COLLEGAMENTO IN PARALLELO DI 2 O PIU ATTUATORI |
si | si | si |
SORMONTO DA 0 A 50MM CON APPRENDIMENTO AUTOMATICO |
si | si | si |
DIMENSIONI |
811 x 43 x 55 mm | 911 x 43 x 55 mm | 1011 x 43 x 55 mm |
CARATTERISTICHE TECNICHE
- Forza di spinta/trazione massima: 300 N
- Corsa regolabile: 360 mm / 600 mm / 1000 mm (selezionabile)
- Corse disponibili: 600, 800, 1000 mm
- Tipo di catena: catena articolata a doppia maglia
- Applicazioni supportate: apertura a sporgere, vasistas, anche finestre a battente
BENEFICI
Topp C160 offre versatilità d’uso per diverse tipologie di finestre, un design elegante adatto anche ad ambienti di pregio, la possibilità di scegliere la corsa in base alle esigenze e un’installazione rapida grazie agli accessori inclusi:

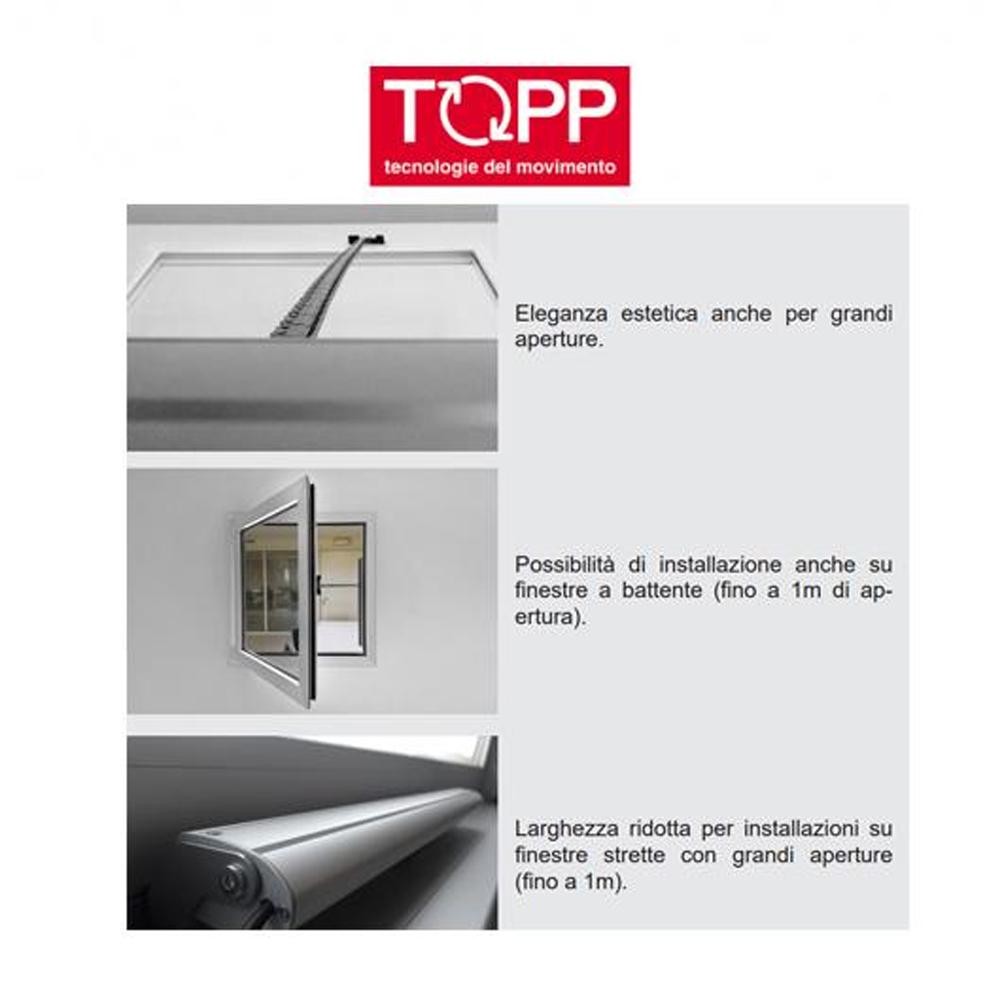

- Versatilità d'uso: adatto a diverse tipologie di finestre, anche di grandi dimensioni
- Estetica curata: design elegante e compatto, perfetto anche per installazioni visibili
- Adattabilità: possibilità di scegliere la corsa in base alle esigenze dell’infisso
- Installazione semplificata: completo di supporti e accessori per un montaggio rapido e sicuro
DOTAZIONE
Ulteriori informazioni
| Codice EAN | No |
|---|
