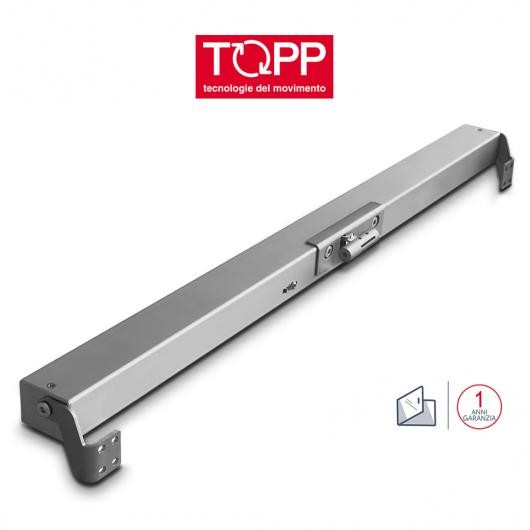

C50 Topp - Attuatore elettrico a catena per finestre vasistas e lucernari

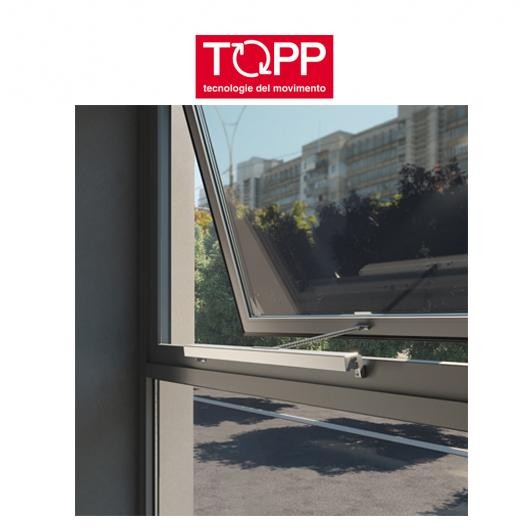

L’attuatore Topp C50 e C50 RWA è un dispositivo elettrico progettato per l’apertura a sporgere, cupola e vasistas, disponibile in tensioni di 230V 50Hz o 24V d.c. Dotato di una catena articolata a doppia maglia contenuta in un involucro in alluminio, garantisce una forza massima di spinta di 500N. È disponibile con corse di 600, 800 e 1000 mm, selezionabili a seconda delle esigenze applicative. Il terminale a catena e il regolatore di assetto sono brevetti esclusivi che assicurano un’elevata resistenza ai carichi di punta, anche su corse lunghe. Il motoriduttore è realizzato in alluminio pressofuso con albero supportato da cuscinetti a sfera per aumentare la durata e l’affidabilità. L’attuatore è predisposto per la sincronizzazione e il funzionamento simultaneo di due unità sullo stesso serramento. La versione a 24V è certificata secondo la normativa EN12101-2 per sistemi di evacuazione fumo e calore. Tutti i componenti sono progettati per garantire elevata robustezza e sicurezza, con marchio CE.

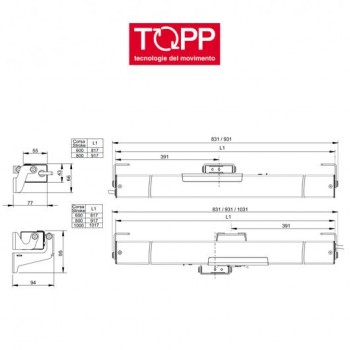

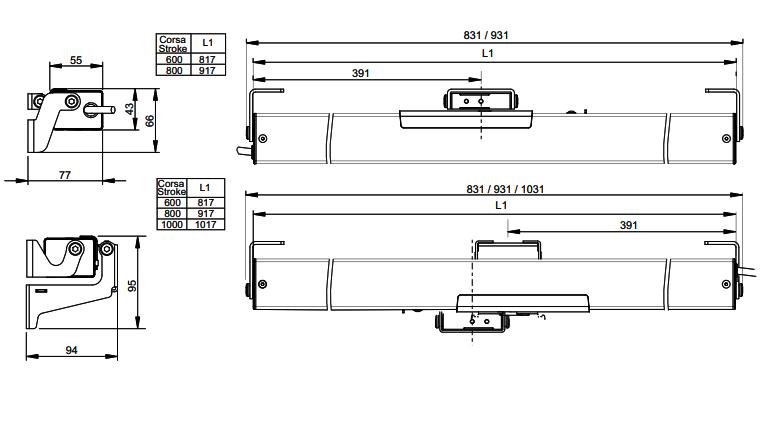

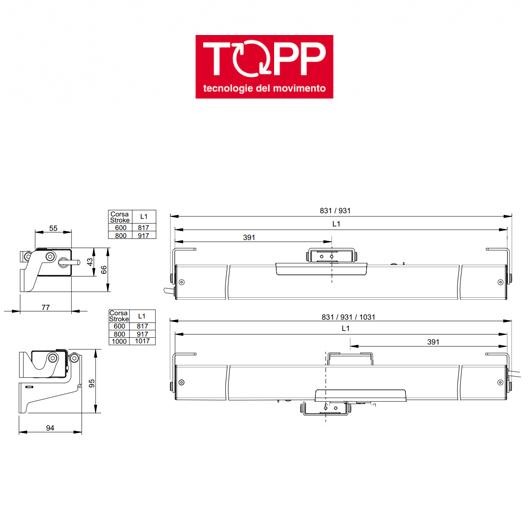

DISEGNO TECNICO
DATI TECNICI
MODELLO |
C50 corsa 600 mm | C50 corsa 800 mm | C50 corsa 1000 mm |
TENSIONE DI ALIMENTAZIONE |
230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz |
CARICO MASSIMO APPLICABILE IN SPINTA |
500 N | 300 N | - |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
500 N | 500 N | 500 N |
CORSA |
600 mm | 800 mm | 1000 mm |
ASSORBIMENTO |
0,2 A | 0,2 A | 0,2 A |
VELOCITÀ DI TRASLAZIONE A VUOTO IN APERTURA |
10.3 mm/s | 13.2 mm/s | 13.2 mm/s |
VELOCITÀ DI TRASLAZIONE A VUOTO IN CHIUSURA |
10.3 mm/s | 8 mm/s | 8 mm/s |
DURATA DELLA CORSA A VUOTO |
60 s | 75 s | 75 s |
TIPO SERVIZIO |
S2 di 4 min | S2 di 4 min | S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C | - 5°C + 50°C | - 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 30 | IP 30 | IP 30 |
POSSIBILITÀ DI DOPPIO PUNTO SPINTA SU STESSA FINESTRA |
si | si | si |
DIMENSIONI |
811 x 43 x 55 mm | 911 x 43 x 55 mm | 1011 x 43 x 55 mm |
MODELLO |
C50 RWA corsa 600 mm | C50 RWA corsa 800 mm | C50 corsa 1000 mm |
TENSIONE DI ALIMENTAZIONE |
24V d.c. | 24V d.c. | 24V d.c. |
CARICO MASSIMO APPLICABILE IN SPINTA |
500 N | 300 N | - |
CARICO MASSIMO APPLICABILE IN TRAZIONE |
500 N | 500 N | 500 N |
CORSA |
600 mm | 800 mm | 1000 mm |
ASSORBIMENTO |
1 A | 1 A | 1 A |
VELOCITÀ DI TRASLAZIONE A VUOTO IN APERTURA |
10.3 mm/s | 13.2 mm/s | 13.2 mm/s |
VELOCITÀ DI TRASLAZIONE A VUOTO IN CHIUSURA |
10.3 mm/s | 8 mm/s | 8 mm/s |
DURATA DELLA CORSA A VUOTO |
60 s | 63 s | 75 s |
TIPO SERVIZIO |
S2 di 4 min | S2 di 4 min | S2 di 4 min |
TEMPERATURA DI FUNZIONAMENTO |
- 5°C + 50°C | - 5°C + 50°C | - 5°C + 50°C |
GRADO DI PROTEZIONE DISPOSITIVI ELETTRICI |
IP 30 | IP 30 | IP 30 |
POSSIBILITÀ DI DOPPIO PUNTO SPINTA SU STESSA FINESTRA |
si | si | si |
DIMENSIONI |
811 x 43 x 55 mm | 911 x 43 x 55 mm | 1011 x 43 x 55 mm |
CARATTERISTICHE TECNICHE
- Tensione di funzionamento: 230V 50Hz o 24V d.c.
- Forza massima applicabile: 500N
- Corse disponibili: 600, 800, 1000 mm

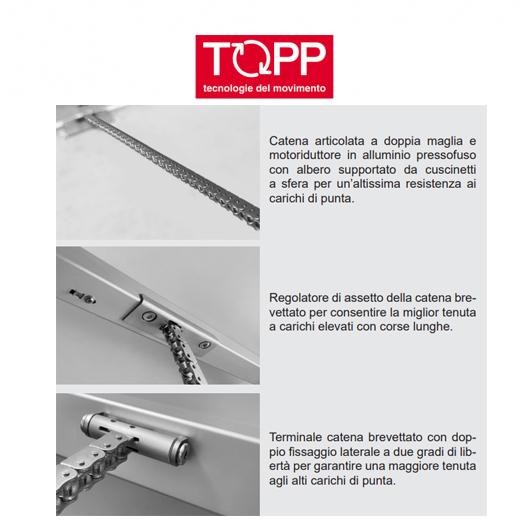

- Catena articolata a doppia maglia con terminale brevettato a doppio fissaggio laterale
- Motoriduttore in alluminio pressofuso con albero supportato da cuscinetti a sfera
BENEFICI
L’attuatore Topp C50 e C50 RWA garantisce elevata affidabilità e durata grazie alla sua resistenza ai carichi di punta, sicurezza certificata per sistemi di evacuazione fumo, stabilità ottimale della catena, facilità di installazione e versatilità d’impiego su diverse tipologie di apertura:
- Elevata resistenza ai carichi di punta: garantendo durata e affidabilità anche con corse lunghe
- Funzionamento sicuro e certificato: per applicazioni di evacuazione fumo e calore (versione 24V)
- Maggiore stabilità e tenuta: grazie al regolatore di assetto della catena brevettato
- Facilità di installazione e regolazione: grazie al terminale a catena con doppio grado di libertà
CONFIGURAZIONI
